•滿足國標GB28184-2011《消防設備電源監控系統》的要求;
•監測消防設備主、備電源的工作狀態;
•監測消防設備主、備電源過壓、欠壓、缺相、過流等故障;
•監測消防設備主、備電源中斷供電故障;
•監測消防設備剩余電流;
•采用DC24V工作電壓,確保系統及人身安全;
•以直接壓接方式采集電壓信號,誤差小于1%。
類型 | 參數 | 類別 | 技術參數 |
供電電壓 | DC24V由監控器或區域分機集中供電 | 隔離器 | 每臺傳感器內自帶隔離器 |
額定功率 | <0.5W | 報警延時 | 0~60s可調,現場可設定 |
通訊方式 | 消防二總線 | 環境溫度 | -10℃~+70℃ |
電源線+通訊線 | NH-RVS-2*2.5mm2 | 環境濕度 | 相對濕度<95% |
輸出參數 | 1路無源觸點,報警或控制輸出 | 顯示界面 | 6位LCD顯示,LED指示 |
地址編碼 | 每臺傳感器均具有唯一地址編碼 | 外形尺寸 | 88*107*59(mm) |
序號 | 名稱 | 型號 | 規格 | 描述 |
1 | 電壓信號傳感器 | RXPM V | ZD1 | 監測直流單相電壓 |
2 | RXPM V | ZD2 | 監測直流雙路電壓 | |
3 | RXPM V | JS1 | 監測交流單路三路電壓 | |
4 | RXPM V | JS2 | 監測交流雙路三相電壓 | |
5 | RXPM V | JD1 | 監測交流單路單相電壓 | |
6 | RXPM V | JD6 | 監測交流六路單相電壓 | |

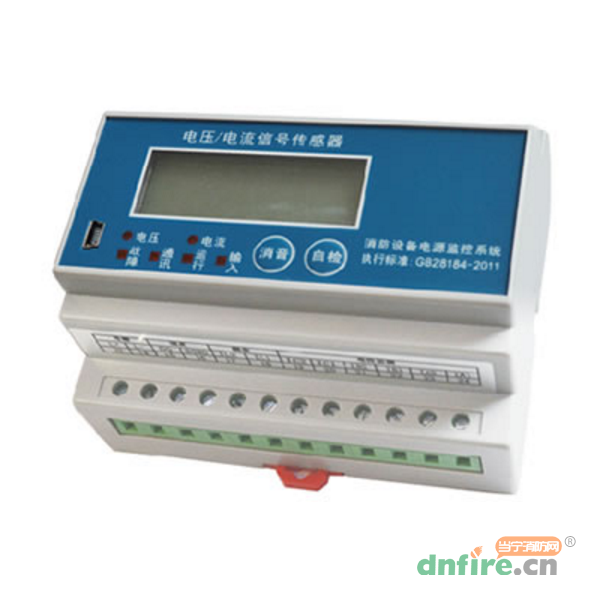

7 | 電壓/電流信號傳感器 | RXPM VI | ZD1 | 監測直流單路電壓及電流 |
8 | RXPM VI | ZD2 | 監測直流雙路電壓及電流 | |
9 | RXPM VI | JS1 | 監測交流單路三相電壓及電流 | |
10 | RXPM VI | JS2 | 監測交流雙路三相電壓及電流 | |
11 | RXPM VI | ZD1 | 監測交流單路單相電壓及電流 | |
12 | 剩余電流信號傳感器 | RXPM VIT | JS1 | 監測交流單路三相電壓、電流及溫度 |
13 | RXPM VIT | JS2 | 監測交流雙路三相電壓、電流及溫度 | |
14 | RXPM VIT | JS3 | 監測交流雙路三相電壓、電流及一路溫度、一路漏流 |
