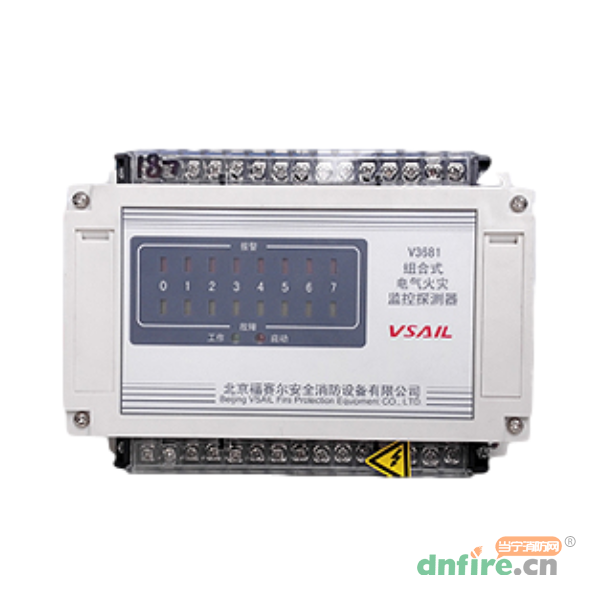

V3681組合式電氣火災監控探測器與福賽爾生產的V3818電氣火災控制設備配合使用，實時采集被監測線路中的剩余電流和線路溫度等電氣參數，并自動產生報警信號，將報警信號及故障信號通過通訊回路總線傳送給電氣火災監控設備。
本品符合GB14287.2-2014《電氣火災監控系統第2部分：剩余電流式電氣火災監控探測器》和GB14287.3-2014《電氣火災監控系統第3部分：測溫式電氣火災監控探測器》國家標準。
◎每只V3681組合式電氣火災監控探測器占用一個回路總線地址，每個地址可監測8個通道；
◎每只V3681組合式電氣火災監控探測器具有4個固定的剩余電流探測通道，另有4個探測通道可通過設置設定為剩余電流探測通道或溫度探測通道；
◎可監測0mA～1000mA的剩余電流，報警閾值設置范圍為500mA～1000mA。閾值設置精度10mA；
◎可監測0℃～140℃的線路溫度，默認報警溫度為55℃；
◎V3681探測器設計有一組可編程繼電器無源觸點輸出；
◎探測器安裝現場的AC220V供電電路作為探測器的工作電源，無需另外敷設工作線路；
◎?qū)﹄姎饣馂?zāi)監控探測器所連接的剩余電流互感器及溫度傳感器具有線路故障監測功能；
◎可通過電氣火災監控設備對探測器的地址編碼和剩余電流報警閾值進行在線設置；
◎?qū)讚?、浪涌、快速電瞬變脈沖、輻射傳導等強干擾信號具有極強的抑制能力和安全防護能力。
| 型號 | V3681 |
| 名稱 | 組合式電氣火災監控探測器 |
| 品牌 | 福賽爾 |
| 回路工作電壓 | DC15V～DC24V |
| 調制脈沖總線通訊距離 | ≤1500m |
| 過線額定電流 | 630A |
| 過線額定電壓 | ＜AC660V |
| 過線額定頻率 | 50Hz／60Hz |
| 電流探測范圍 | 0mA～1000mA |
| 設置報警范圍 | 500mA～1000mA |
| 默認報警溫度 | +55℃ |
| 報警響應時間 | ≤10s |
| 總線連接方式 | 有極性，兩線制 |
| 互感器連接方式 | 無極性 |
| 傳感器連接方式 | 無極性 |
| 地址編碼方式 | 電子編碼 |
| 模塊外形尺寸 | 154mm×110mm×59mm |
| 工作環境溫度 | -10℃～+50℃ |
| 相對濕度 | ≤95%RH（40±3℃）不凝露 |
