DC1157-AA中繼模塊與820/1151系列探測器一起應用于交互式兩總線火災報警系統中,配合S11控制器使用。
DC1157-AA用于連接消防設備觸點或手動報警按鈕觸點等,以顯示消防設備報警情況。一般接收常開觸點信號,特殊情況下也可以選擇常閉觸點信號作為輸入信號。
模塊輸入端只能與設備的無源觸點相連。
◎用于交互式火災探測系統中,接在探測總線上。
◎模塊有3組獨立的輸入,每組單獨編址,并具有完整的監視功能。
◎可靠性高,內部采用微處理器。
◎采用自適應編址方式,探測器不設編址開關,避免人為造成差錯。
◎每個模塊內部都有短路隔離開關,當回路中任一點發生短路時,短路點兩邊的隔離開關自動將其隔開,確保系統正常運行,并能準確地判斷短路點。
型號 | DC1157-AA |
名稱 | 中繼模塊 |
品牌 | 西門子 |
輸入線路阻抗 | ≤20? |
負載因子 | IMK=3,ITK=1 |
工作溫度 | -10℃~+60℃ |
貯存溫度 | -30℃~+75℃ |
相對濕度 | ≤95% |

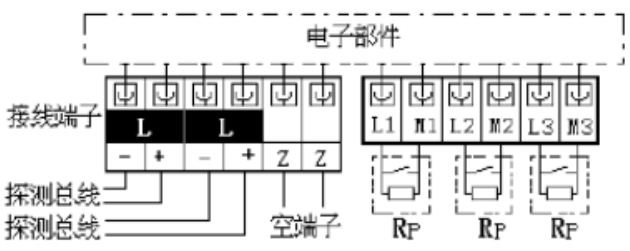

將探測總線連接在四個端子上,注意極性。

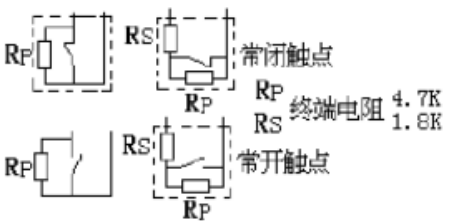

將現場設備的常開觸點(或常閉觸點)連接在端子L1、M1或L2、M2或L3、M3上。四種觸點連接形式根據現場情況確定。
四種觸點連接形式根據現場情況確定
