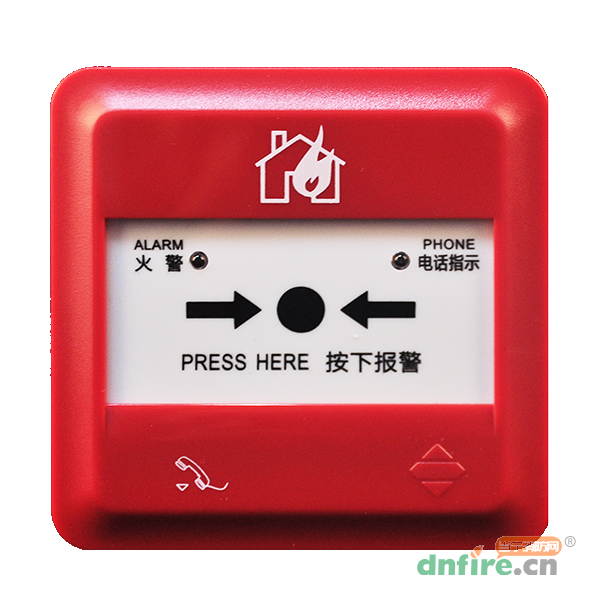

J-SAP-M-A62K型手動火災報警按鈕(以下簡稱手報)通過輸入模塊JK-A52接入智能火災報警控制器,安裝在公共場所,手動火災報警按鈕監視狀態時不耗電?;鹁瘯r,手動火災報警按鈕被按下,將報警信號傳遞給輸入模塊,由輸入模塊通過信號總線傳送給控制器報警,控制器將顯示出輸入模塊的編碼地址并顯示設備狀態,同時無源輸出觸點閉合?;鹁瘯r紅色火警指示燈常亮。手報內置消防電話插孔,并設消防電話指示燈,方便工程應用。
兩線制;
采用上、下蓋結構設計,安裝簡單方便;
非編碼型;
自帶二線制電話插孔(配接標準Ф6.3單聲道音頻插頭);
報警方式為按壓式,可用專用工具復位,可重復使用;
提供無源輸出觸點,可通過繼電器直接控制其它外部設備;
須配DZ-A62K底座使用;
可通過JK-A52模塊接入火災報警控制器 。
工作電壓 | DC24V |
監視電流 | 0mA |
報警電流 | <25mA |
輸出觸點容量 | 0.1A DC30V,常開觸點 |
布線要求 | RVS線≥1.5mm2 |
使用環境 | 溫度:-10℃~+55℃;相對濕度:≤95%(40℃±2℃無凝露) |

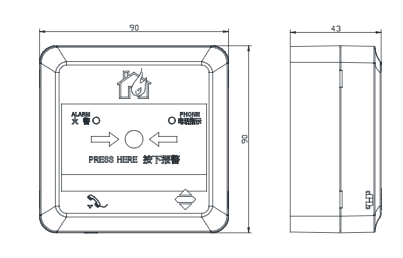

外形尺寸 | 90mm×90mm×43mm(含底座) |
重量 | 約112g |
殼體材料 | ABS,紅色 |

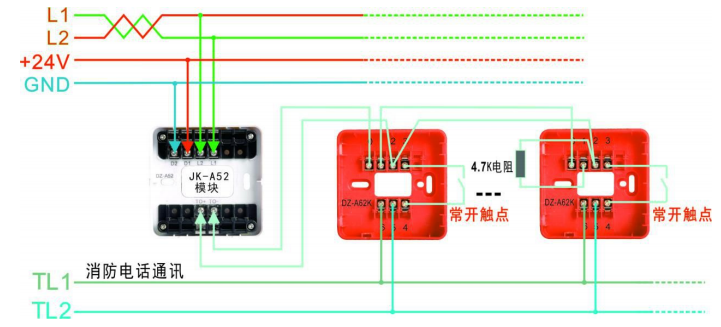

注意:普通型手報需要通過JK-A52接入火報回路,末端必須加裝4.7K電阻,否則會報開路故障。
