采用二總線制,無極性要求,在保證低功耗的同時使傳輸距離可達1500m;
施工中對導線無特殊要求,導線截面積不小于1.5mm2均可正常使用;
采用易于施工、維護的插拔式結構;先安裝底座,線路檢測完畢再將主體插入進行調試。
內容 | 技術參數 |
工作電壓 | DC24V控制器回路二總線提供 |
監視電流 | ≤0.3mA(24V) |
報警電流 | ≤1mA(24V) |
編碼方式 | 電子編碼 |
編碼范圍 | 1-200 |
火警確認燈 | 紅色,位于啟動面板左上方,監視狀態閃亮,報警時常亮 |
電話指示燈 | 插入HY2713*S時點亮,未插入時滅 |
外形尺寸 | 長90.5mm×90.5mm×高53.5mm |
配接JF999系列火災報警控制器;接于控制器回路二總線上,由回路二總線為其供電。

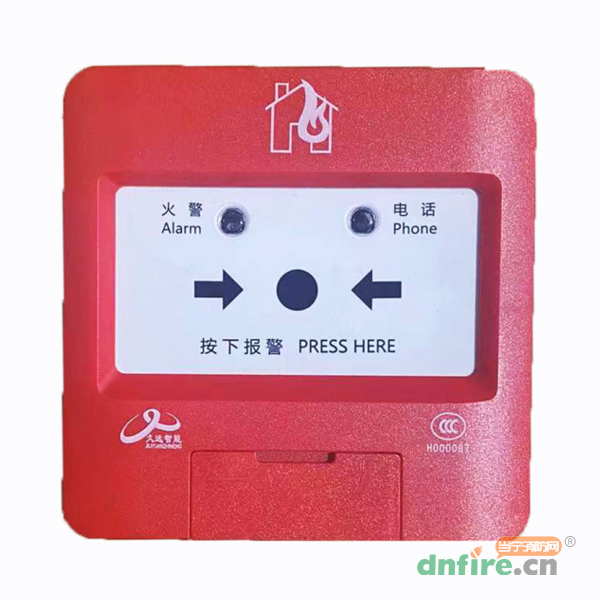

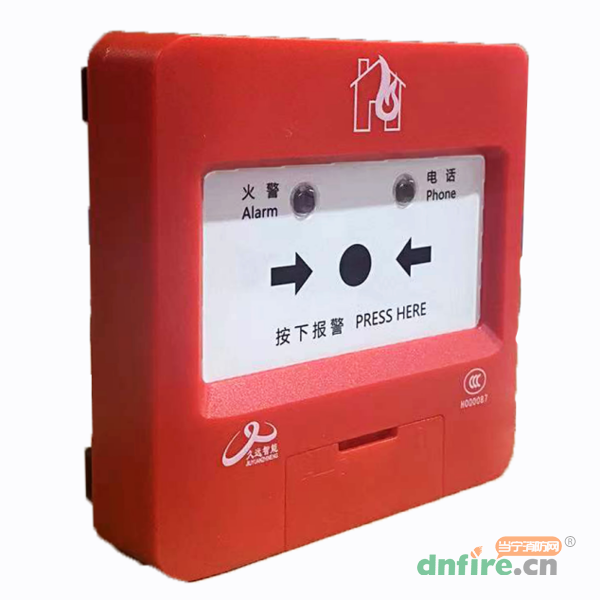

用于公共場所,發生火災時人工手動操作,按下手報向控制器發出警報。
設有獨立的φ3.5mm消防電話插孔
執行標準:GB19880-2005。
應用設計遵照國家標準GB50116“火災自動報警系統設計規范”。
適用于賓館客房、辦公樓、圖書館、影劇院郵政大樓等公共場所。
