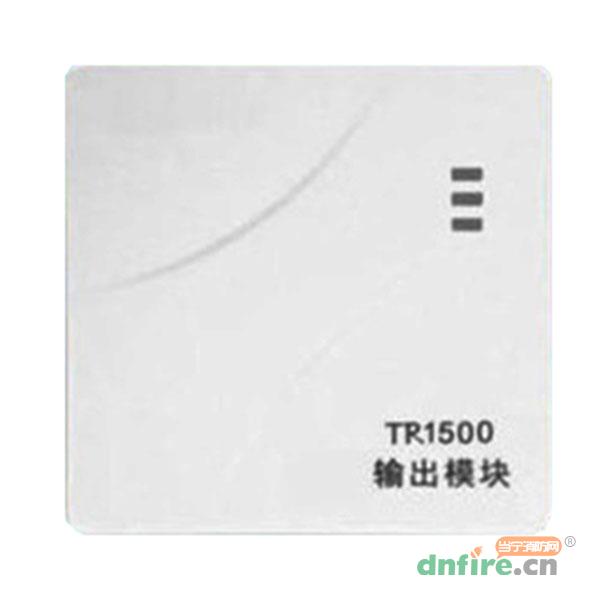

1)TR1500輸出模塊,用于擴展控制器外控輸出;
2)采用TBUS四總線通訊方式,電源和信號均采用無極性設計,可通過控制器自動控制;
3)支持一組無源反饋信號輸入;
4)支持一組保持信號(DC24V輸出)和一組無源脈沖信號輸出,兩組輸出同時動作;
5)輸出帶狀態(tài)指示;
通訊方式:TBUS總線無極性
工作電壓:DC24V無極性輸入
監(jiān)視電流:≤5MA
動作電流:≤25MA
輸出信號:一組有源保持開關量信號、一組無源脈沖開關量信號
觸點容量:1A/AC220V2A/DC24V
輸出方式:脈沖、電平保持
輸入信號:一組無源反饋信號
使用環(huán)境:溫度-10~60℃、濕度≤93%RH(非凝露)、大氣氣壓86KPA~106KPA、非防爆場所
外殼防護等級:IP30
安裝方式:貼墻安裝
接線端子:螺絲接線端子,適合導線截面積0.5~1.5MM2
編碼方式:二進制開關撥碼
外形尺寸:86MM×86MM×41MM
重量:0.3KG
安裝方式:掛壁式安裝
適配控制器:JB-TB-TR1001、JB-TB-TR1005
