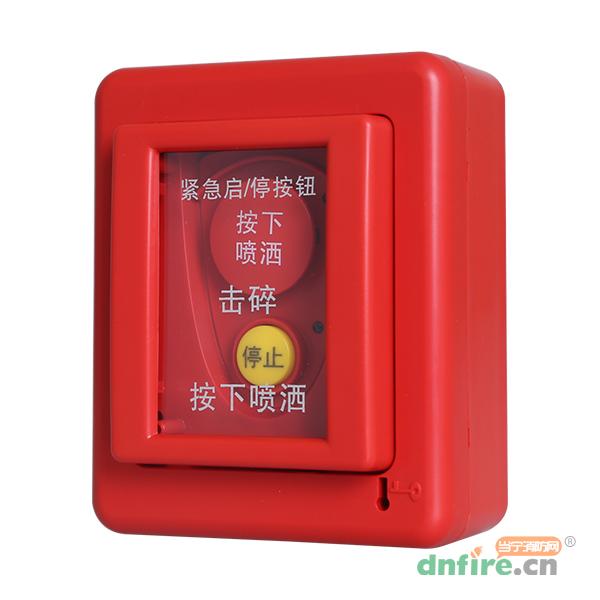

GST-LD-8318緊急啟/停按鈕是用于控制氣體滅火系統的啟動及停動。通常安裝在現場,當被保護的區域內發生火災時,按下緊急啟停按紐上的“按下噴灑”按鍵,即可向氣體滅火控制器(以下簡稱控制器)發出氣體噴灑請求信號。氣體滅火控制器發出氣體噴灑命令,經延時,啟動氣體噴灑電磁閥。在延時期間,若現場人員確認無火災發生,可立即按下“停止”按鍵,終止啟動。
按鈕為編碼方式,啟動和停動共占一個編碼點;
按鈕可提供輸出無源常開觸點信號,可直接控制聲光警報器等設備。

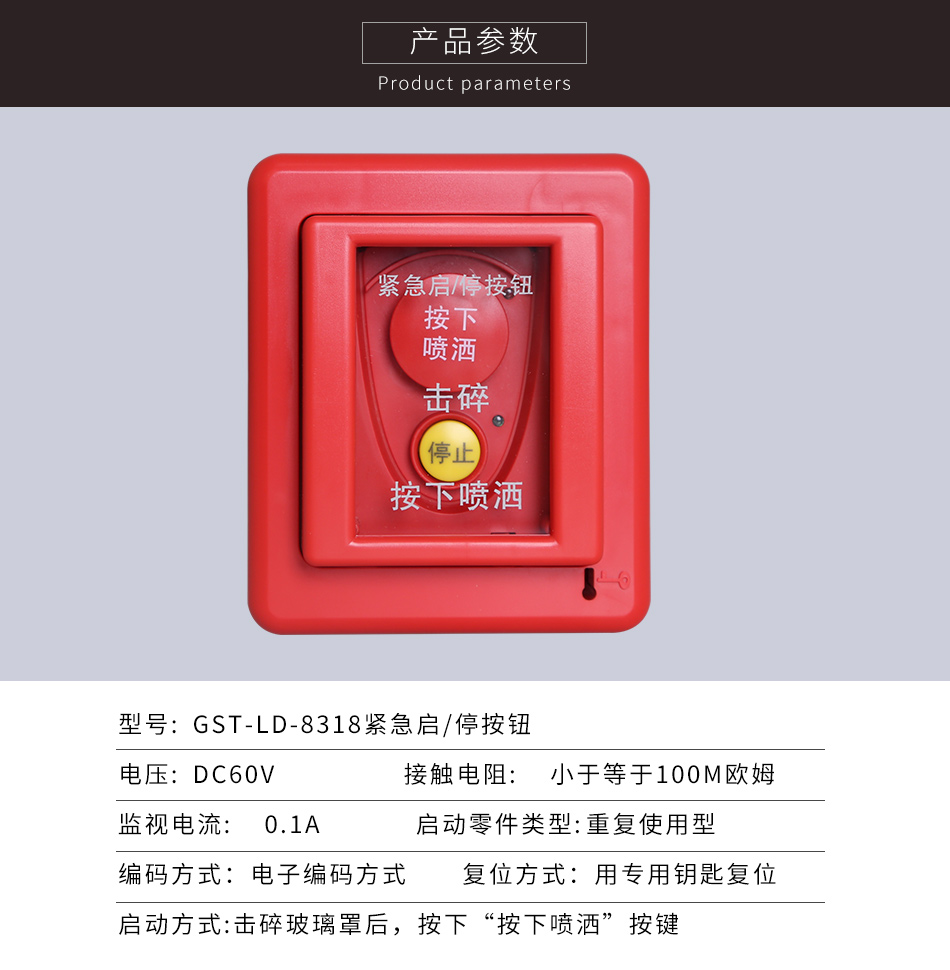

工作電壓 | 總線 24V,允許范圍:16V~28V |
監視電流 | ≤0.8mA,報警電流≤10mA |
編碼方式 | 電子編碼方式,編碼范圍可在 21~30 之間任意設定 |
常開輸出觸點 | 額定值 DC60V、0.1A,接觸電阻≤100m? |
啟動方式 | 擊碎玻璃罩后,按下“按下噴灑”按鍵 |
啟動零件類型 | 重復使用型 |
“按下噴灑”按鍵復位方式 | 用專用鑰匙復位 |
指示燈 | “按下噴灑”按鍵:紅色,按下時常亮;“停止”按鍵:綠色,按下時常亮 |
線制 | 與氣體滅火控制器采用無極性兩線制連接 |
外殼防護等級 | IP33 |
使用環境 | 溫度:-10℃~+55℃;相對濕度≤95%,不凝露 |
外形尺寸 | 112(長)mm×133(高)mm×65mm(厚) |

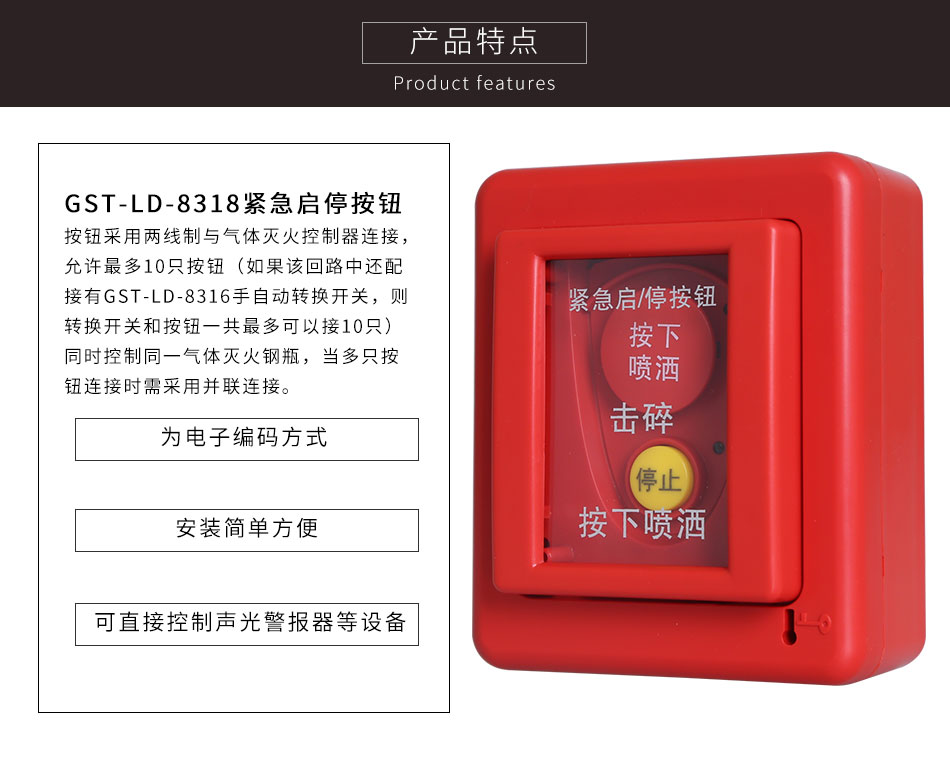

按鈕采用兩線制與氣體滅火控制器連接,允許最多10只按鈕(如果該回路中還配接有GST-LD-8316手自動轉換開關,則轉換開關和按鈕一共最多可以接10只)同時控制同一氣體滅火鋼瓶,當多只按鈕連接時需采用并聯連接。

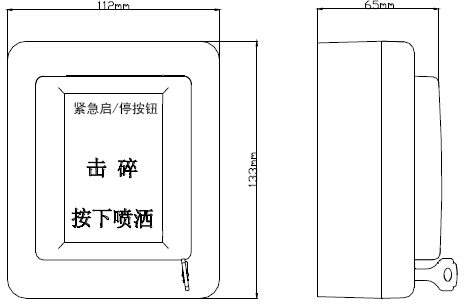

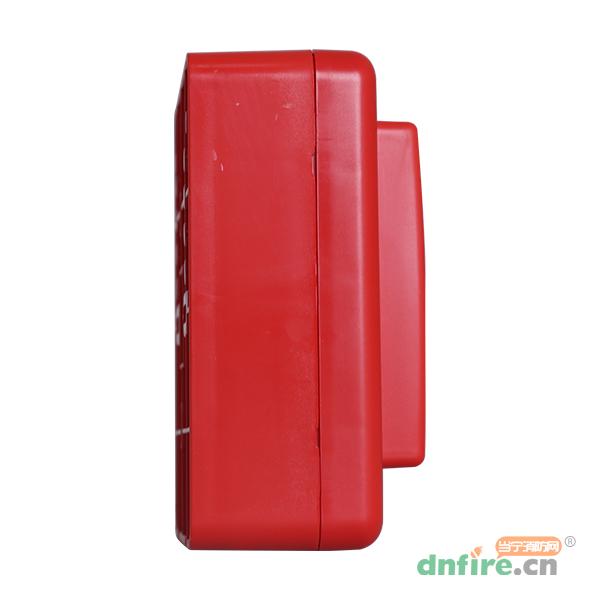

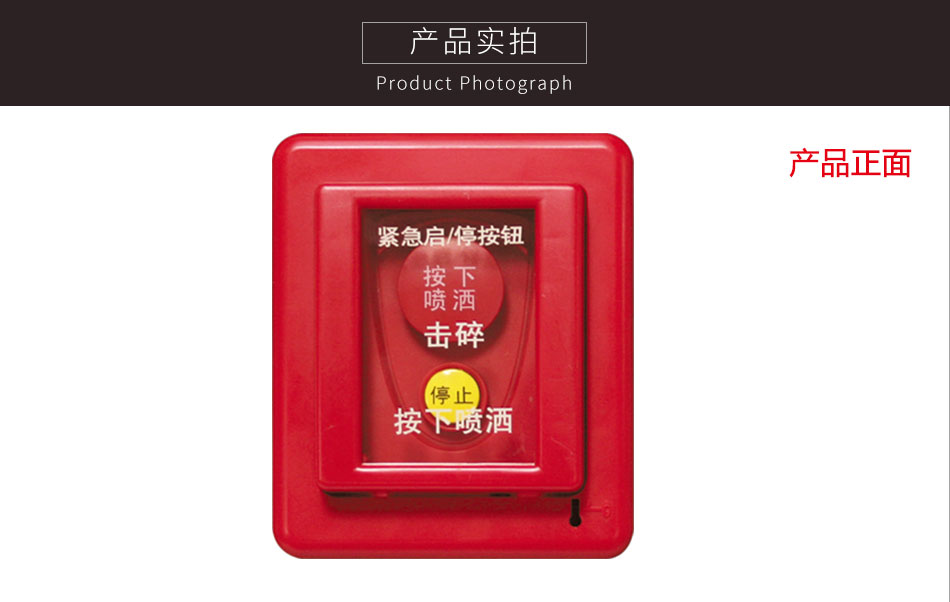

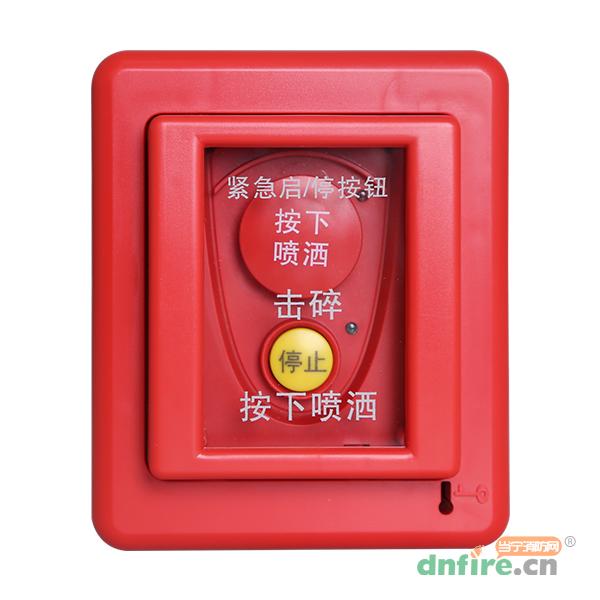

按鈕的外形示意圖如圖所示:

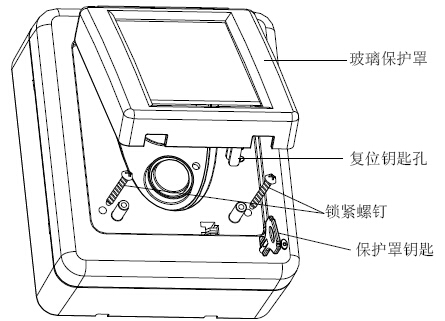

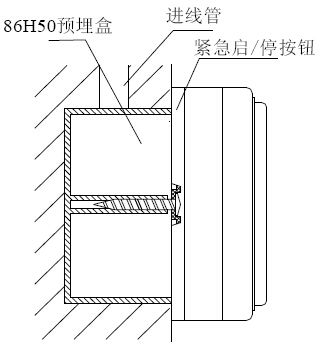

按鈕底殼與上蓋之間采用插接方式,通過兩個螺釘鎖緊如圖所示,底殼底部有安裝孔,安裝時將底殼安裝在86H50型預埋盒上,安裝方式見圖,安裝孔距如圖所示:

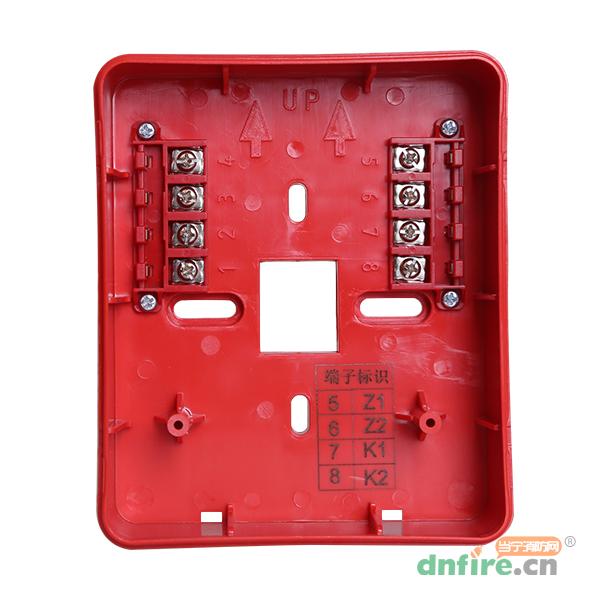

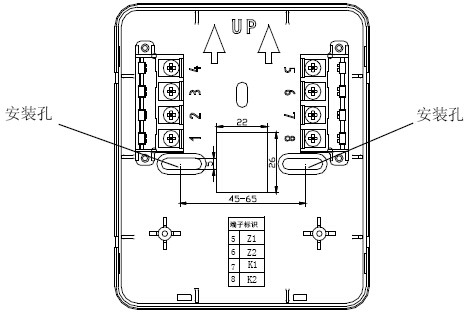

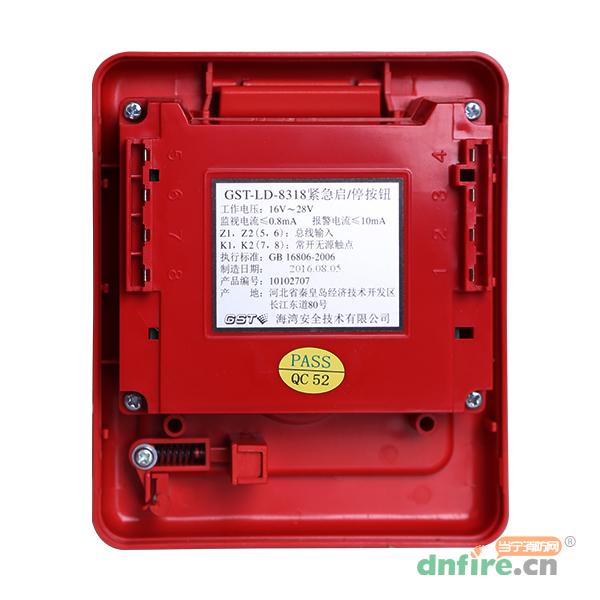

端子示意圖如圖所示。
Z1、Z2:無極性信號總線輸入。
K1、K2:啟動無源常開輸出。
布線要求:信號總線采用截面積不小于1.0mm2的雙絞線。
