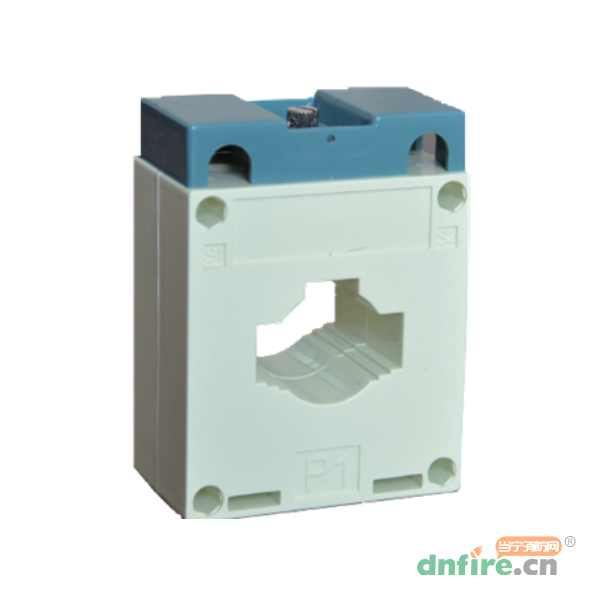

泰和安TP3200電流互感器是消防設備電源監控系統中的配套設備,基于電磁感應原理工作。一次側線圈與被測電路串聯,當一次側線圈中有電流通過時,會在其周圍產生磁場,該磁場穿過二次側線圈,根據法拉第電磁感應定律,二次側線圈中會產生感應電動勢,且感應電動勢大小與一次側線圈中的電流成正比,從而實現將高電流轉換為低電流以便測量。主要用于測量消防設備電源線路中的電流,將被測的大電流按一定比例轉換為小電流,為TP3120電壓/電流信號傳感器等測量或保護設備提供合適的電流信號,以便監測消防設備電源的電流狀態,判斷是否存在過流等故障,保障消防設備電源系統的正常運行。
方、圓形組合安裝孔,用于的單根電纜或單根母排穿越;
安裝方式多樣化;
精度高,為0.5級。
額定電壓 | AC660V |
額定頻率 | 50Hz |
精度 | 0.5級 |
工頻耐壓 | 3000V/50Hz/1min(外殼與二次線圈間) |
絕緣等級 | E級 |
使用環境 | -25℃~+60℃無雨雪直接侵襲、無嚴重污染及劇烈震動的場所 |
適配監控器 | TP3120電壓/電流信號傳感器 |
