一、單相雙路交流電壓信號傳感器面板介紹

顯示面板由4位發光數碼管，6只LED指示燈，4只按鍵組成。

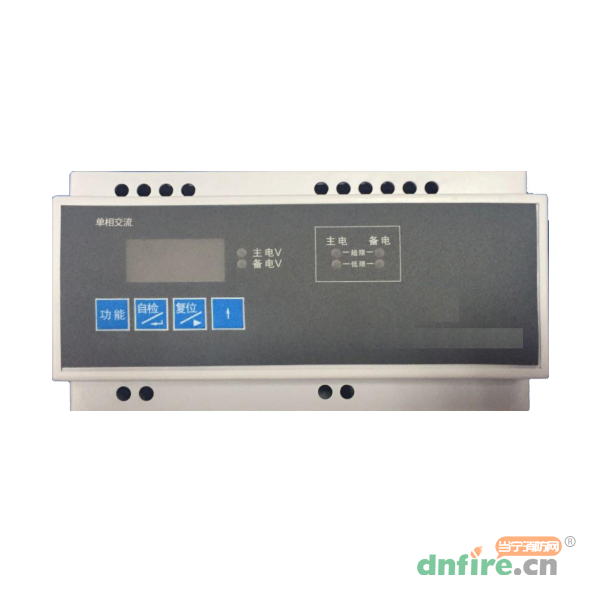

（1）面膜外觀如下（見產品圖）

（2）發光數碼管介紹

　　4位數碼管，實時循環顯示當前電壓值。

　　工作狀態顯示：電壓實時值。

　　參數顯示：參數設置和查詢。

（3）LED指示燈介紹

　　LED指示燈6只，組合點亮顯示不同的狀態，具體說明：

　　主電V:點亮表示當前數碼管顯示的數據為主電電壓數據。

　　備電V:點亮表示當前數碼管顯示的數據為備電電壓數據。

　　主電低限:點亮表示當前被監視主電電壓低于額定監視電壓85%。

　　備電低限:點亮表示當前被監視備電電壓低于額定監視電壓85%。

　　主電超限：點亮表示當前被監視主電電壓超過額定監視電壓110%。

　　備電超限：點亮表示當前被監視備主電電壓超過額定監視電壓110%。

（4）按鍵介紹

　　該部分由功能、復位、消音、自檢鍵組成。

　　功能鍵：用來進行界面切換；

　　自檢鍵：用來進行光自檢；

　　復位鍵：用來復位所有的指示燈、繼電器；

　　↑鍵：用來進行設置、翻頁等操作。

二、單相雙路交流電壓信號傳感器接線說明

　　N1：接被測單相備電源零線。

　　L1：接被測單相備電源火線。

　　N2：接被測單相主電源零線。

　　L2：接被測單相主電源火線。

　　+24V、-24V：信號傳感器供電電源DC24V，由監控器提供（兩線型設備取消此接口）485A、485B：信號傳感器RS485通訊線，與監控器連接。（兩線型設備接口為“L+、GND”，與監控器L+、GND連接，考慮正負極，否則會燒損設備）
