法蘭對夾連接消防信號蝶閥是自動噴水滅火系統中的配套附件之一,作為自動噴水滅火系統的控制閥門,具有閥位顯示信號,該信號可接至消防控制中心實時監控,以免造成誤操作,提高系統的可靠性。消防信號蝶閥也是消防給排水管路的控制閥門。
產品執行標準:GB5135.6《自動噴水滅火系統第6部分:通用閥門》
系統設計:請參照GB50084《自動噴水滅火系統設計規范》
施工設計:請參照GB50261《自動噴水滅火系統施工及驗收規范》
工作介質 | 水、油、氣體 |
額定工作壓力 | 1.2MPa、1.6MPa |
密封試驗壓力 | 2.4MPa、3.2MPa |
工作環境溫度 | 4℃~70℃ |
開關容量 | DC24V/0.5A;AC220V/1A |

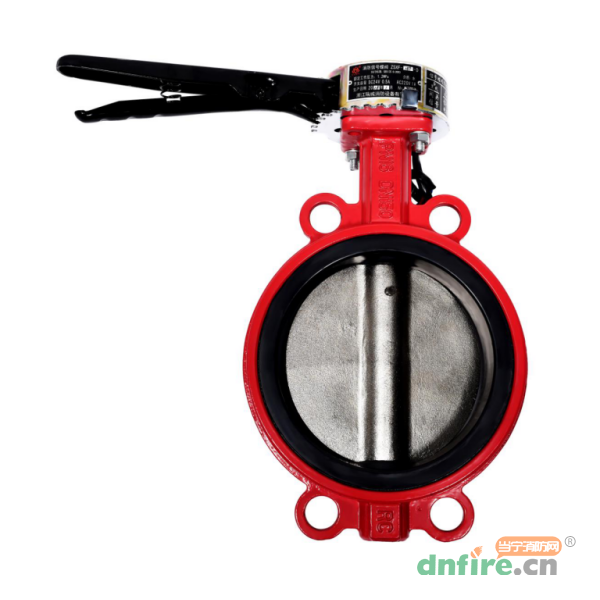

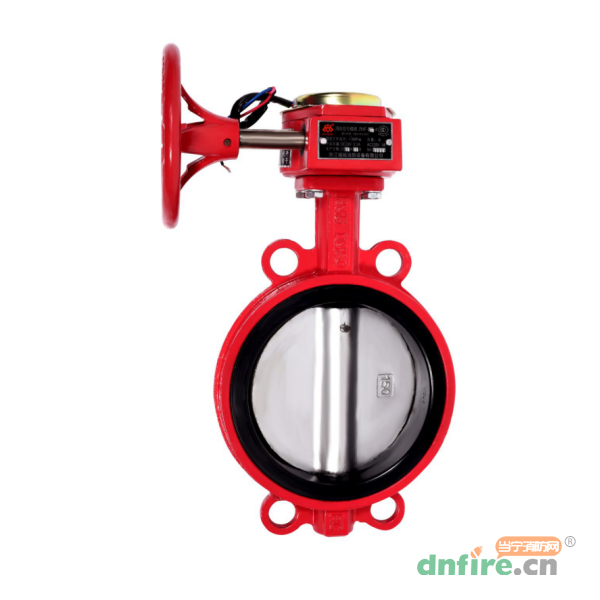

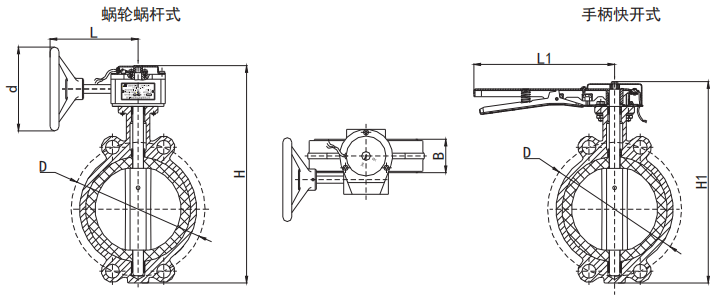

操作方式 | 蝸輪蝸桿式、手柄快開式 |
連接方式 | 法蘭對夾連接 |
1.紅線為信號電源線—由消防控制中心提供DC24V0.5A電源;
2.藍線為閥開信號線—觸點閉合反饋閥門開啟信號至消防控制中心;
3.黑線為閥關信號線—觸點閉合反饋閥門關閉信號至消防控制中心。
消防信號蝶閥主要由閥體、閥座、蝶板、閥桿、軸套、手動操作裝置和信號裝置等組成。
