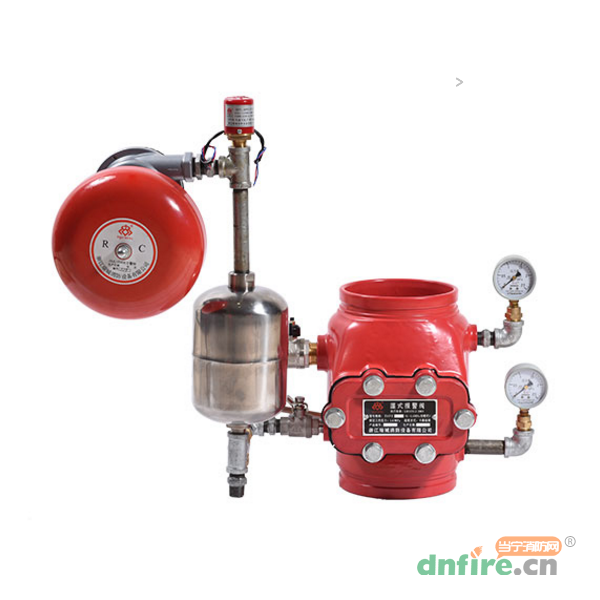

濕式報警閥是只允許水流入濕式系統并在規定壓力流量下驅動配套部件報警的一種單向閥；
延遲器應用于濕式報警閥裝置，防止因供水壓力波動、報警閥滲漏而發生誤報警；
水力警鈴是由水力驅動的全天候聲響報警設施，工作時無打擊火花，可用于防爆場所。水力警鈴由鋁合金本體、鋁合金葉輪、鋁合金鈴殼、銅合金噴嘴與銅合金襯套等組成。無需保養、使用壽命長。
濕式報警閥裝置與壓力開關、水流指示器、灑水噴頭、信號蝶閥、末端試水裝置、噴淋泵等組成濕式自動噴水滅火系統，是目前應用最廣泛的自動噴水滅火系統。
產品標準：GB5135.2《自動噴水滅火系統第2部份：濕式報警閥、延遲器、水力警鈴》
設計規范：GB50084《自動噴水滅火系統設計規范》
驗收規范：GB50261《自動噴水滅火系統施工及驗收規范》
濕式報警閥在伺應狀態時系統側和供水側長期充滿壓力水，當上下壓力產生微波動時，靠閥瓣蓋上的三角閥芯調節保持上下壓力一致。當保護區域內發生火情時，環境溫度升高使灑水噴頭動作噴水，系統側壓力降低跟供水側的壓力形成壓差，大于三角閥芯調節壓力極限，閥瓣組件瞬間打開，供水側的水流入系統側對噴淋管網進行補水，其中少部分的水通過座圈上的小孔流向延遲器、水力警鈴及壓力開關，水力警鈴發出連續的報警聲，壓力開關動作將信號反饋至消防控制中心，消防控制中心聯動控制聲、光報警，同時啟動供水泵持續給水，以達到自動噴水滅火和報警的目的。
| 額定工作壓力 | 1.6MPa | ||||
| 密封試驗壓力 | 3.2MPa | ||||
| 連接方式 | 溝槽（卡箍）連接 | ||||
| 報警性能試驗 | 進水口壓力 | 0.14MPa | 系統側流量 | 15L/min | 不報警 |
| 0.14MPa | 60L/min |
壓力開關動作 水力警鈴報警 |
|||
| 0.70MPa | 80L/min | ||||
| 1.20MPa | 170L/min | ||||
| 1.60MPa | 170L/min | ||||
| 報警口壓力 | 0.14MPa | 60L/min | ≥0.05MPa | ||
| 延遲器壓力試驗 | 2倍額定工作壓力，保壓5min不變形滲漏 | ||||
| 報警延遲時間 | 5s～90s | ||||
| 延遲器自動排空時間 | ≤5min | ||||

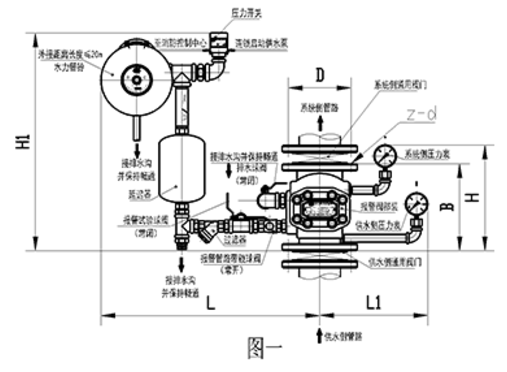

| 型號規格 | DN | D | H1 | H | L1 | L2 | B |
|
ZSFZ 100 (G-1.6MPa溝槽式) |
100 | Φ114 | 517 | 445 | 167 | 416 | 254 |
|
ZSFZ 150 (G-1.6MPa溝槽式) |
150 | Φ165 | 525 | 453 | 194 | 434 | 281 |
|
ZSFZ 200 (G-1.6MPa溝槽式) |
200 | Φ219 | 525 | 461 | 277 | 455 | 352 |
|
ZSFZ 250 (G-1.6MPa溝槽式) |
250 | Φ273 | 550 | 472 | 300 | 510 | 370 |
