剩余電流實時顯示
剩余電流監控功能
溫度檢測功能
溫度值實時顯示
聲光報警功能
報警信息、類型識別顯示
故障類型識別顯示,故障回路地址顯示
設置參數存儲,斷電不丟失
可與感溫探頭感煙探頭可燃?xì)怏w探測器等設備聯動控制
可與火災自動報警系統中心聯動,實現遠程切斷負載電源
具備CAN總線接口,對故障狀態實現微機遠程監測、遠程傳輸、遠程控制
輔助無源反饋常開觸點
具有自檢功能(只對本機自檢)
型號 | YD-200M |
名稱 | 組合式電氣火災監控探測器 |
品牌 | 遠大金盾 |
額定工作電壓 | AC220V±10% 50HZ |
額定工作電流 | 10mA-15mA |
額定漏電動作電流 | 200mA-950mA |
調節精度 | 50mA |
漏電動作時間 | ≤1S |
溫度報警范圍 | 60℃-100℃ |
控制輸出容量 | 5A 30VDC/5A 250VAC |
反饋觸點 | 常開 |
安裝方式 | 導軌式安裝 |
漏電回路數 | 1回路 |
使用溫度 | -10℃-+40℃ |

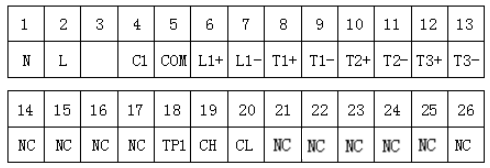

端子編號 | 功能 |
3、14、15、16、17、21、22、23、24、25、26 | 空 |
8、9 | 溫度探測回路1 |
10、11 | 溫度探測回路2 |
12、13 | 溫度探測回路3 |
6、7 | 漏電回路 |
19、20 | CAN通訊端口1 |
18 | CAN通信端口匹配電阻短接口 |
4、5 | 無源報警輸出 |
1、2 | 火線、零線 |

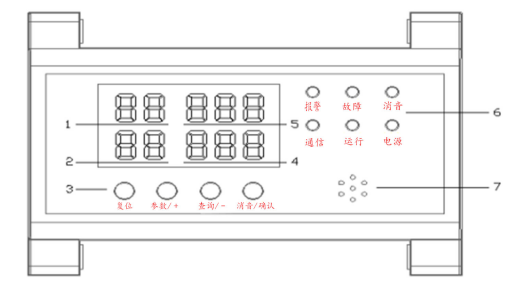

四、YD-200M組合式電氣火災監控探測器結構示意圖
1:顯示數組1
2:顯示數組3
3:按鍵
4:顯示數組4
5:顯示數組2
6:指示燈組
7:蜂鳴器
