PHP系列平衡式泡沫比例混合裝置，是向泡沫滅火系統提供泡沫混合液的新型消防裝備。

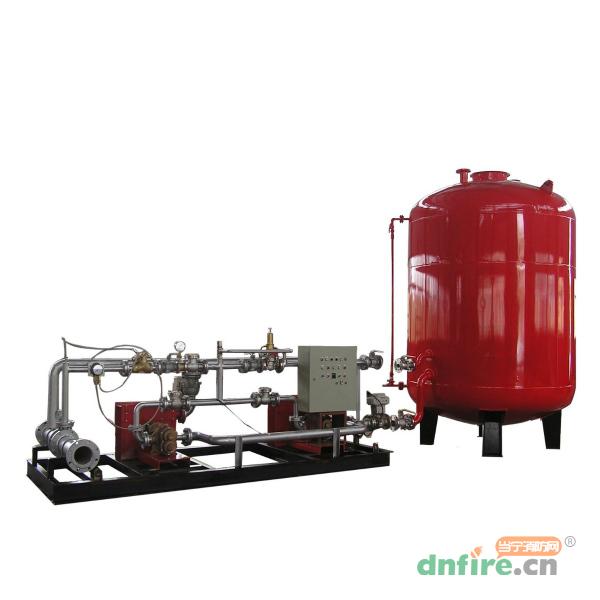

PHP系列平衡式比例混合裝置由撬裝部分（由齒輪泵、驅動裝置、平衡閥、比例混合器及各類管線、閥門等部件整體撬裝構成）、泡沫液儲罐、控制系統三部分組成。
PHP系列平衡式比例混合裝置適用于原油及成品油庫泡沫站泡沫液儲量需求大于等于5000L以及其它泡沫液儲量需求大于10000L的泡沫滅火系統。
平衡式比例混合裝置：（驅動方式為水輪機、電動機、柴油機，亦可混合使用）在泡沫消防系統中，大規模泡沫消防工程對泡沫混合液的供給源提出了更高的要求，傳統的貯罐壓力式泡沫比例混合裝置有限的泡沫液供給量已越來越不適應現代大型泡沫消防工程的要求。PHP系列泵入平衡壓力式泡沫比例混合裝置（以下簡稱PHP）是向泡沫消防系統提供泡沫混合液的新型泡沫滅火裝置，主要是用于石油化工、港口碼頭、油庫、機場（庫）、海上平臺等場所的大中型泡沫消防系統。
平衡式泡沫比例混合裝置的結構優點：
1、通過平衡閥動態調節進入泡沫比例混合器的泡沫液量，保證了精確的混合比。
2、采用不銹鋼泡沫液泵供給泡沫液，使得泡沫混合液工作壓力和流量有較大的適應范圍，不會因泡沫液的腐蝕而銹死。
3、所有流經泡沫液的部位均采用不銹鋼材質，使整套裝置在海洋性氣候及熱帶氣候寒帶氣候整套裝置使用年限更長久。
4、采用常壓式不銹鋼泡沫液儲罐，維護簡捷，可靠性高，使用壽命長。
5、滅火過程中可以隨時添加泡沫液，能更好的滿足現代大型泡沫消防工程的需求，工作更加可靠。
應用優點采用常壓、無囊、不銹鋼（或玻璃鋼、聚乙烯）泡沫液貯罐，避免了膠囊損壞造成的損失和較高的壓力容器制造費用。裝置可適用于蛋白、氟蛋白、水成膜等任何泡沫滅火劑。泡沫液可在裝置滅火過程中添加，尤其適用于大中型泡沫消防工程。壓力平衡閥的動態調節保證了較為精確的混合比。泡沫泵注入泡沫液的供給方式使得泡沫混合液工作壓力和流量有較大的適應范圍。操作簡單，更容易實現自動化控制。若采用水輪機驅動，無需電源，裝置也能自動操作，屬絕對本安型。
PHP系列平衡式泡沫比例混合裝置由兩臺泵組成，一主一備互為備用，當一臺泵由故障時，另一臺泵自動投入運行，與傳統的環泵式、貯罐（膠囊）壓力式比例混合裝置相比，不但在較大范圍的壓力和流量狀況下勿需人工調整即能保證精確的混合比，而且由于采用了常壓無囊泡沫液貯罐，因此避免了膠囊破裂的危險，降低了壓力容器的造價。
工作原理和基本組成工作原理：火情發生時，壓力水在流經壓力比例混合器時，其中一部分壓力水帶動水輪機，啟動泡沫液泵，將儲存在常壓容器內的泡沫液注入裝置管路，經壓力平衡閥的自動平衡調節作用，適量的泡沫業與壓力水按比例自動混合成泡沫混合液。泡沫混合液被輸送至泡沫產生器、泡沫栓、泡沫槍、泡沫炮或其它泡沫設備，產生空氣泡沫撲救甲、乙、丙類液體火災?；窘M成：PHP采用平衡壓力式比例混合形式，由不銹鋼常壓罐、平衡調節閥、安全閥、混合器管路、回流管路等閥件和管路組成。
PHP系列平衡式泡沫比例混合裝置是石化企業、液化石油（天然）氣儲罐區、煉油廠、油庫、飛機庫、碼頭、海上鉆井平臺等大、中型泡沫消防工程選用的理想設備。
PHP型號說明:
驅動方式（D-電動機、S-水輪機、C-柴油機）
混合比（3%或6%）
平衡式泡沫比例混合裝置/機械泵入式比例混合裝置
比例混合器最大混合液流量(L/s)
| 型號 | 混合比(%) | 混合液流量范圍（L/s) | 工作壓力(MPa) | 壓力降(MPa) | 比例混合器通徑 |
| PHP64 (3%) -DS | 3 | 16~64 | 0.6~1.2 | ≤0.15 | 100 |
| PHP64 (6%) -DS | 6 | 16~64 | 0.6~1.2 | ≤0.15 | 100 |
| PHP64 (3%) -DC | 3 | 25~64 | 0.6~1.2 | ≤0.15 | 100 |
| PHP64 (3%) -DD×2 | 3 | 20~64 | 0.6~1.2 | ≤0.15 | 100 |
| PHP80 (3%) -DS | 3 | 24~80 | 0.6~1.2 | ≤0.15 | 100 |
| PHP80 (6%) -DS | 6 | 24~80 | 0.6~1.2 | ≤0.15 | 100 |
| PHP100 (6%) -DC | 6 | 50~100 | 0.6~1.2 | ≤0.15 | 150 |
| PHP120 (3%) -DS | 3 | 50~120 | 0.6~1.2 | ≤0.15 | 150 |
| PHP120 (3%) -DC | 3 | 50~120 | 0.6~1.2 | ≤0.15 | 150 |
| PHP160 (3%) -DS | 3 | 32~160 | 0.6~1.2 | ≤0.15 | 200 |
| PHP160 (3%) -DC | 3 | 80~160 | 0.6~1.2 | ≤0.15 | 200 |
| PHP180 (6%) -DC | 6 | 120~180 | 0.6~1.2 | ≤0.15 | 200 |
| PHP200 (3%) -DS | 3 | 48~200 | 0.6~1.6 | ≤0.15 | 200 |
| PHP250 (3%) -DS | 3 | 64~250 | 0.6~1.6 | ≤0.15 | 250 |
| PHP80 (3%) -SS | 3 | 24~80 | 0.6~1.6 | ≤0.15 | 100 |
| PHP120 (3%) -SS | 3 | 16~120 | 0.6~1.6 | ≤0.15 | 250 |
| PHP200 (3%) -SS | 3 | 48~200 | 0.6~1.6 | ≤0.15 | 200 |
| PHP250 (3%) -SS | 3 | 64~250 | 0.6~1.6 | ≤0.15 | 250 |
*需要其他型號可聯系
