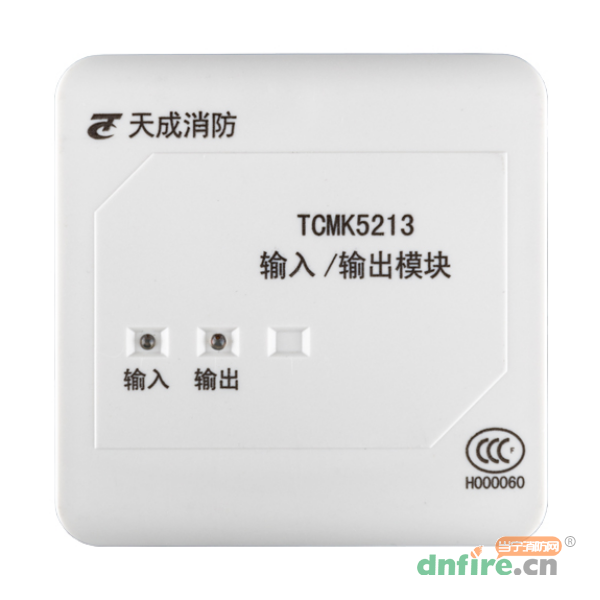

TCMK5213輸入輸出模塊用于連接需要火災報警控制器控制的消防聯(lián)動設備，如排煙閥、送風閥、防火閥等，并可接收設備的動作回答信號。
?線制：與火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接
?編碼方式：電子編碼方式
?輸出為有源輸出和無源輸出
?輸入端可現(xiàn)場設為常開檢線或自回答方式，可與無源觸點連接
?輸出容量無源輸出:容量為：DC30V/3A，正常時觸點阻值為100kΩ，啟動時閉合，適用于12V-48V直流或交流。有源輸出：容量為DC24V/1.5A
?外形尺寸：86mm×86mm×40mm

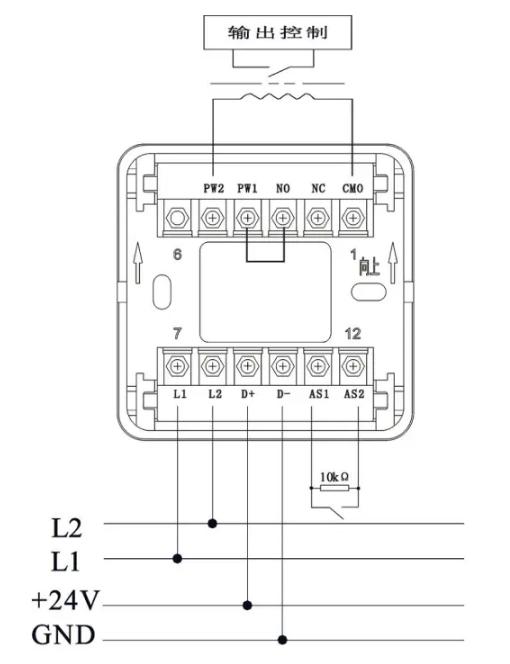

通過模塊控制高壓大功率設備：

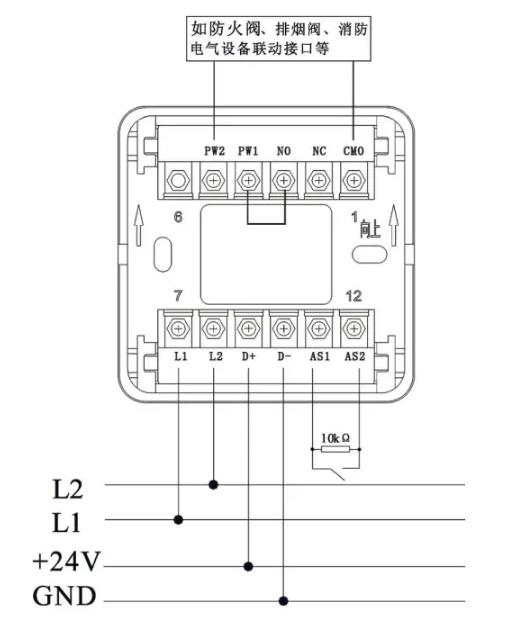

控制防火閥、排煙閥、消防電氣聯(lián)動設備接口等低電壓小功率設備：
接線說明：
L1(7)、L2(8)：總線輸入、無極性；
D1(9)、D2(10)：DC24V電源輸入、無極性；
COM(1)、NO(3)：無源常開輸出觸點；
PW1(4)、PW2(5)：有極性DC24V輸出端子；
AS1(11)、AS2(12)：反饋端，與被控無源常開觸點連接，用于實現(xiàn)設備動作回答確認（也可通過編碼器設為自回答）。
