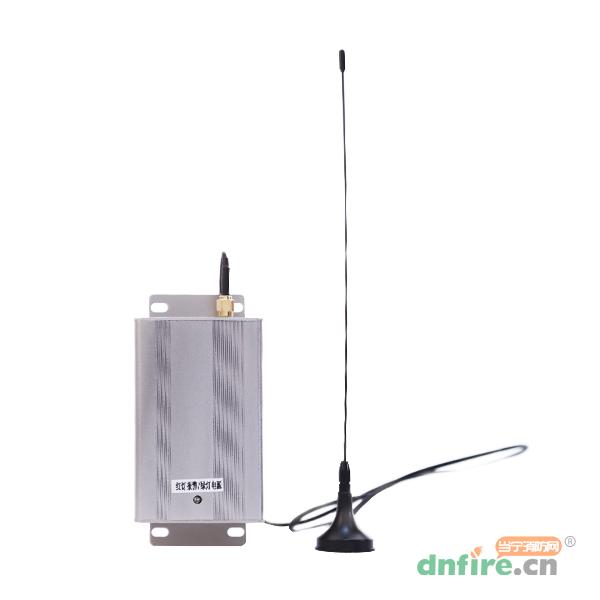

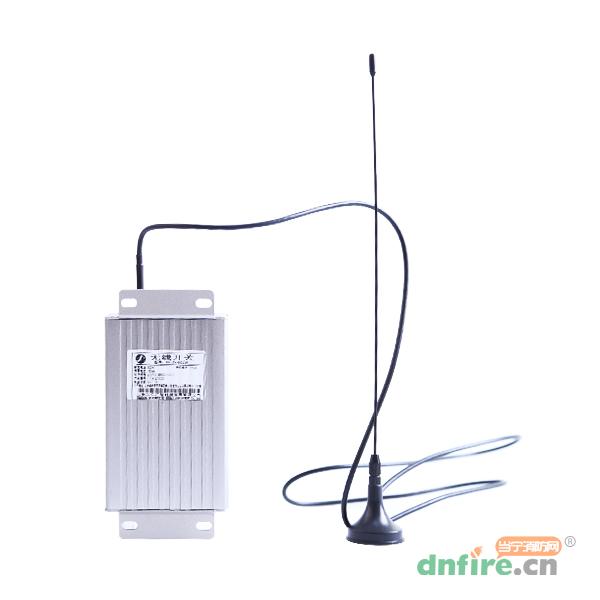

BR-ZN-KG116無線開關接收WG810主機的信號進行繼電器輸出,無線開關輸出無源開關量信號,可以控制啟動風機、卷簾門、消防栓、噴淋等有開關量的聯動設備。

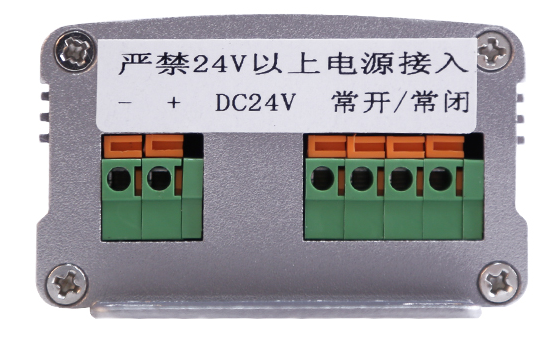

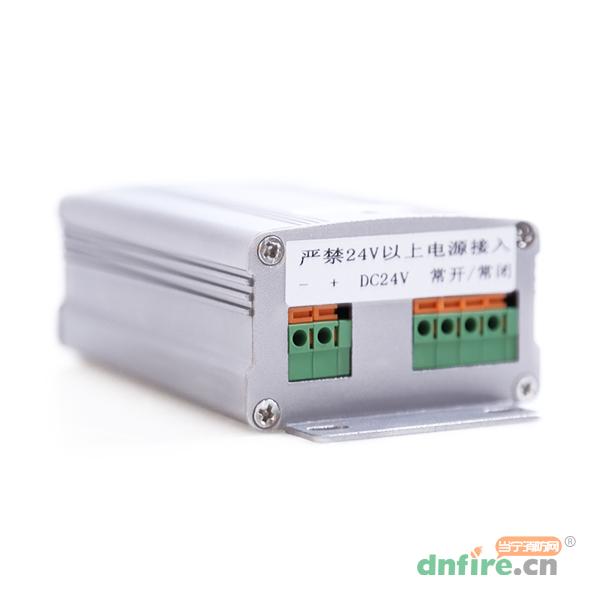

無線開關有一對“+-”電源接口,連接DC24電。
無線開關有一對“常開”“常閉”接線口,當主機報警時,無線開關報警“常開”閉合,“常閉”斷開。

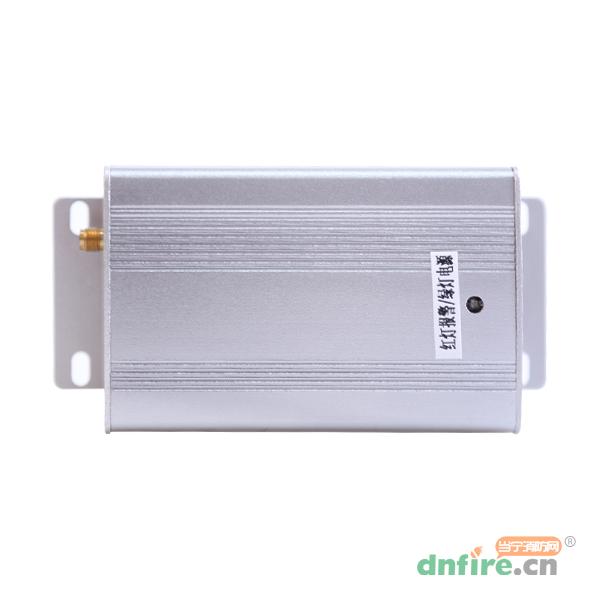

待機狀態:綠燈常亮。
學習狀態:紅燈綠燈同時亮。
報警狀態:紅燈閃爍。
無線開關接通DC24V電紅燈綠燈同時亮為10S學習狀態,10S無操作紅燈滅,綠燈常亮正常待機。
在無線開關學習狀態下,WG810810主機設置聯動編輯01--確認,無線開關紅燈閃爍3次即可。
根據所選繼電器型號選擇無線開關的常開常閉口,無線開關為無源輸出,繼電器必須外加電源。
