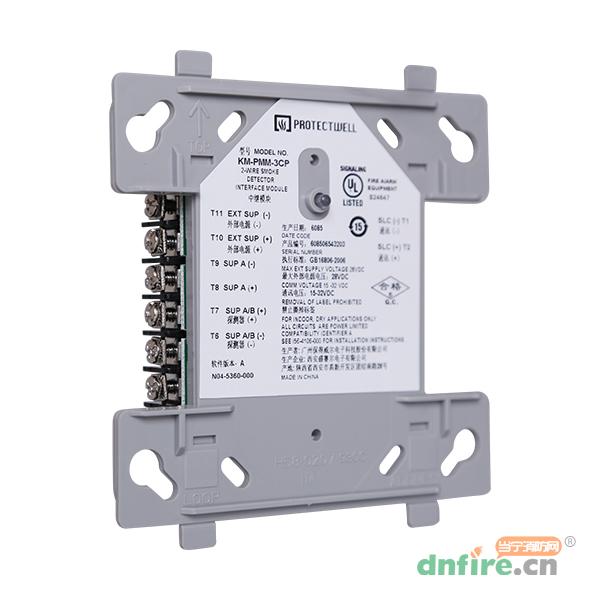

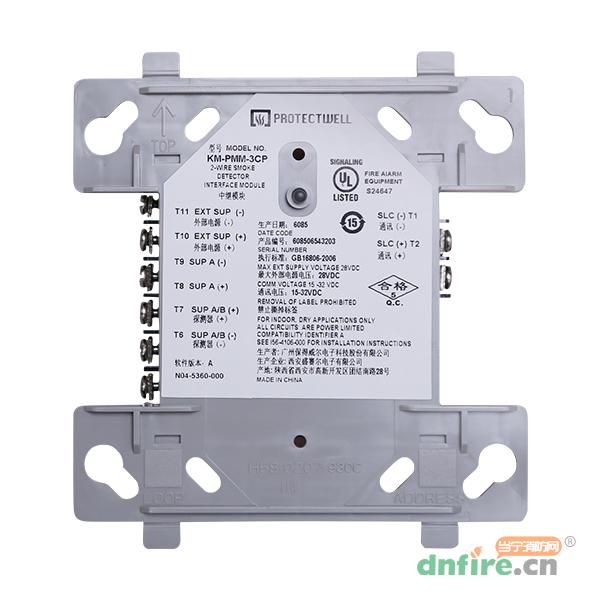

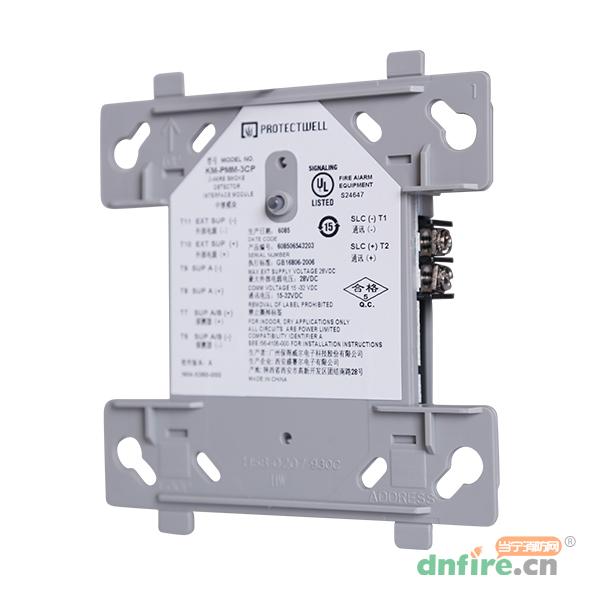

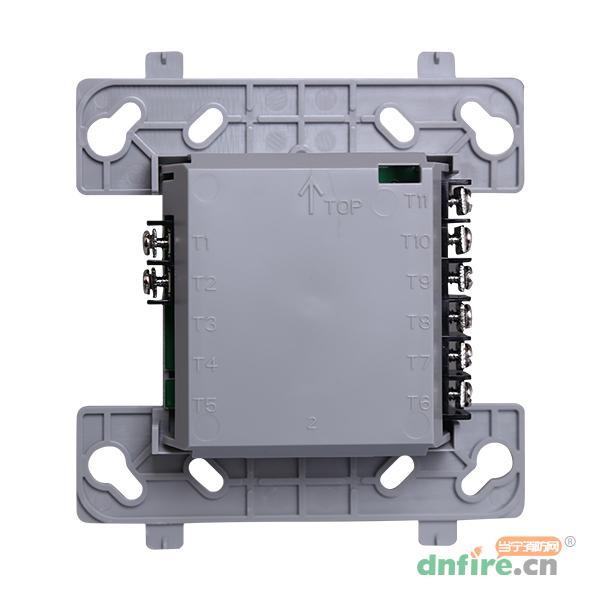

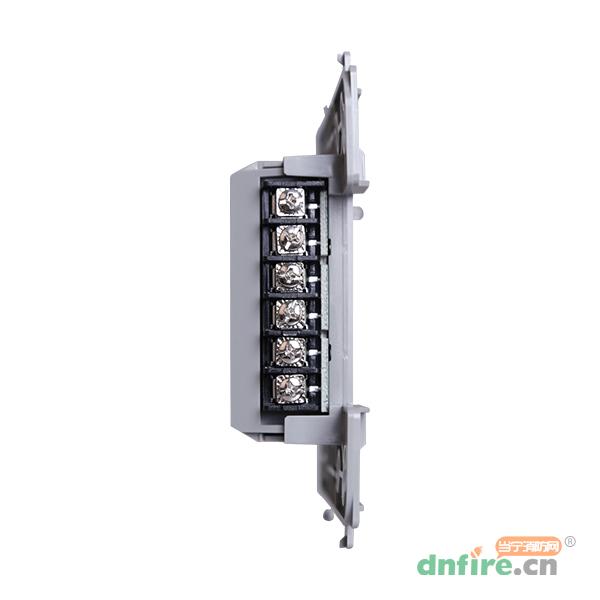

KM-PMM-3CP中繼模塊用于智能型兩線制系統,允許與智能型控制器接口并監視兩線制傳統型感煙探測器。在這種方式下,模塊可將所監視探測器的運行狀態(正常、開路或報警)反饋給控制器。所有被監視的兩線制探測器必須與本模塊相兼容。此模塊上有一個受控制器控制的LED指示燈。
正常工作電壓:15至32VDC
最大點燈拉電流:3mA
靜態電流:350μA@24VDC(每5秒通訊一次)
終端電阻:3.9KΩ
最大監視回路線阻:25Ω
監視回路所供電源要求-端子10、11:
直流電壓24VDC功率限制
電流90mA/模塊
工作溫度范圍:-10℃~55℃(14°F~131°F)
工作濕度范圍:5%~95%RH,無凝結
安裝尺寸:124.6mm長x124.6mx寬x35.6mm高(模塊與面板安裝尺寸)
輔助組件:SMB500預埋盒
執行標準;GB16806-2006&UL864
