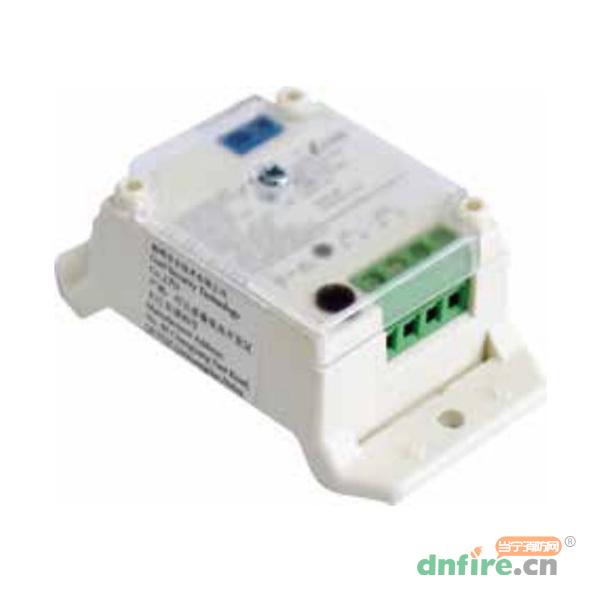

GS-MOD8043輸入模塊用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關信號的外部聯動設備等。模塊檢測到設備動作后，通過信號二總線上傳給控制器，并可通過控制器來聯動其它相關設備。輸入端具有檢線功能，可現場設為常閉檢線、常開檢線輸入，應與無源觸點連接。
GS-MOD8043輸入模塊，主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關信號的外部聯動設備等。模塊檢測到設備動作后，通過信號二總線上傳給火災報警控制器，產生報警，并可通過火災報警控制器來聯動其它相關設備。
微型化設計，節約空間，適合集中安裝（符合當前新設計規范需求）
軌道安裝和表面安裝兩種安裝方式
無源輸入觸點，可現場設為常閉或者常開
電氣隔離的輸入檢測
能傳遞正常、反饋、故障三種模塊狀態給控制器
電子編碼，方便現場改寫
2線制，總線供電
低功耗
UL認證
| 型號 | GS-MOD8043 |
| 工作電壓 | 總線24V 允許范圍16V～28V |
| 電流 |
監視電流≤0.24mA 動作電流≤0.5mA |
| 線制 | 與控制器的信號二總線無極性連接 |
| 輸入方式 |
常開檢線時線路發生斷路（短路視為反饋信號）、常閉檢線輸入時線路發生短路（斷路視為反饋信號）， 模塊將向控制器發送故障信號（模塊向控制器發送反饋信號） |
| 編碼方式 | 電子編碼方式，占用一個總線編碼點，編碼范圍可在1～252之間任意設定 |
| 使用環境 |
溫 度：0℃～+49℃ 相對濕度：≤95%，不凝露 |
| 外殼防護等級 | IP30 |
| 外形尺寸 | 78mm×45.3mm×28.5mm |
| 執行標準 | GB16806-2006、UL864、NFPA[70,72] |
模塊外形示意圖如下圖：

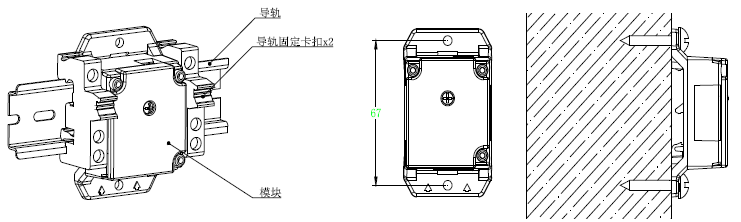

模塊采用導軌安裝及普通安裝方式，安裝孔距為67x40.5mm，安裝示意圖如下：
模塊端子示意圖如下：
接線說明如下：
Z1、Z2：接控制器兩總線，無極性；
I、G：與設備的無源常開觸點（設備動作閉合報警型）連接；也可通過電子編碼器設置為常閉輸入；
CODE：與電子編碼器總線連接。
布線要求：
信號總線Z1、Z2采用RVS型雙絞線，截面積≥1.0mm2；I、G采用RV線，截面積≥1.0mm2。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

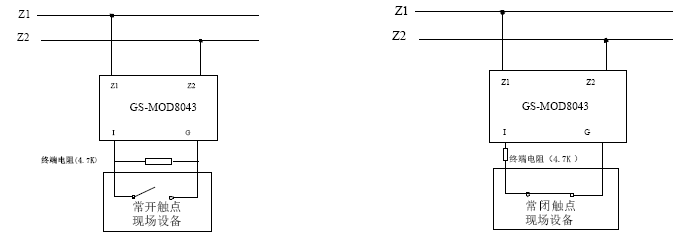

模塊與具有常開無源觸點的現場設備連接方法如下圖左所示，模塊輸入檢線方式為常開檢線。模塊與具有常閉無源觸點的現場設備連接方法如下圖右所示，模塊輸入檢線方式為常閉檢線。
