1、每一個訊號輸入/輸出點均有其獨立的編程地址
2、模塊連接在火災報警控制系統總線環路中,僅占用到回路結構中127個設備部件地址點中的一個
3、2個信號輸出點,接觸點容量為30VDC/1A3、對外接電源可編程監測
4、4個信號輸入點,可接收無源開關信號、非地址手動報警按鈕信號或連接最多30個非地址探測器
5、常用于連接控制各外控設備、外控設備工作訊號反饋以及消火栓按鈕、非地址手動報警按鈕或地下室車庫傳統溫感探測器群接入
項目 | 內容 |

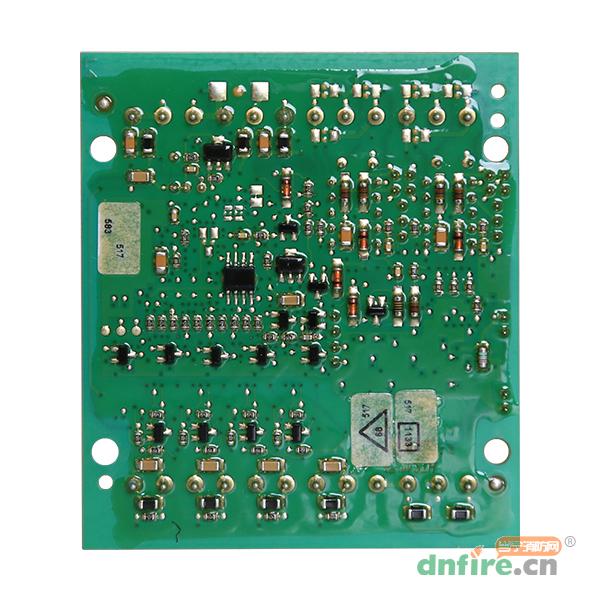

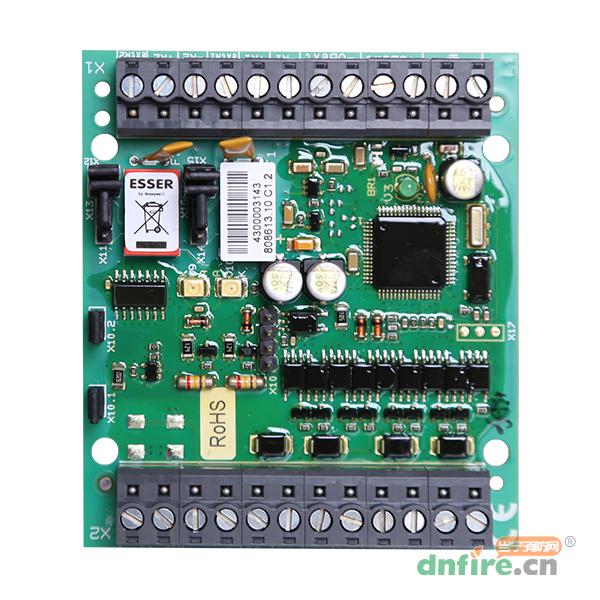

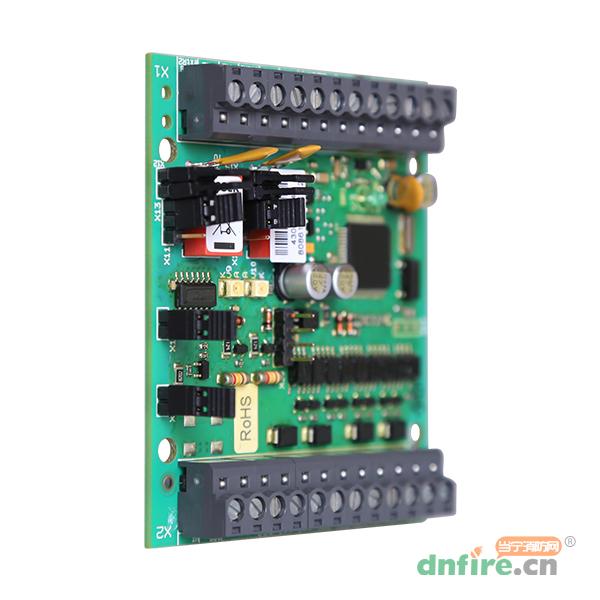

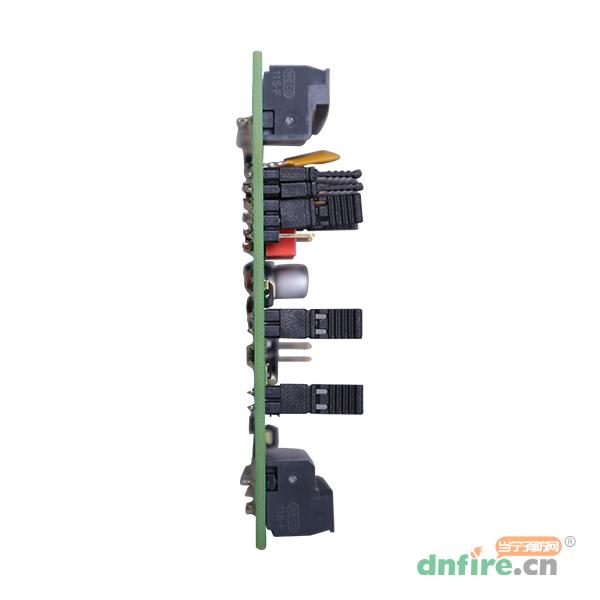

型號名稱 | 808613 4輸入/2輸出模塊 |
繼電器觸點容量 | 30VDC/1A |
繼電器監視 | 10kOhm/±40% |
典型電壓(回路) | 19VDC,最大42VDC |
典型電流(回路) | <250μA |
外接電源 | DC12V或DC24V |
外接電源電流 | 25mA/探測器區域;28mA/組區域 |
工作環境溫度 | -10℃~+50℃ |
儲藏溫度 | -20℃~+75℃ |
重量 | 約28g |
尺寸(W*H*D) | 72*82*20mm |
