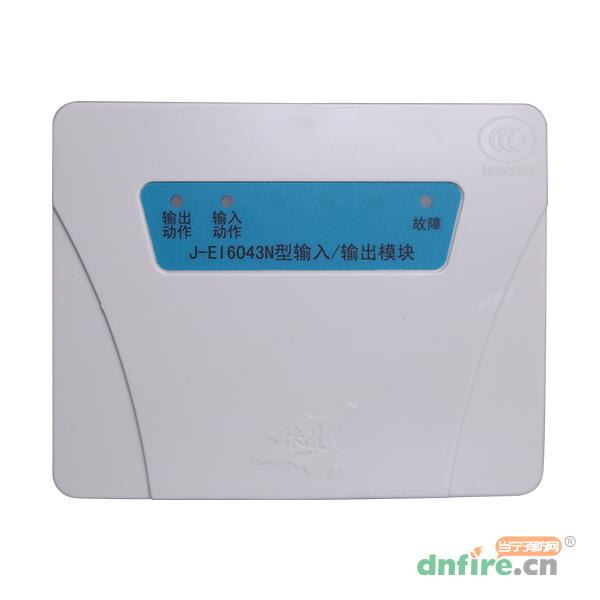

一、J-EI6043N輸入輸出模塊性能特點

　　·電子編碼，唯一ID，控制器在線編址或編碼器設地址，自動登錄，安裝調試方便。

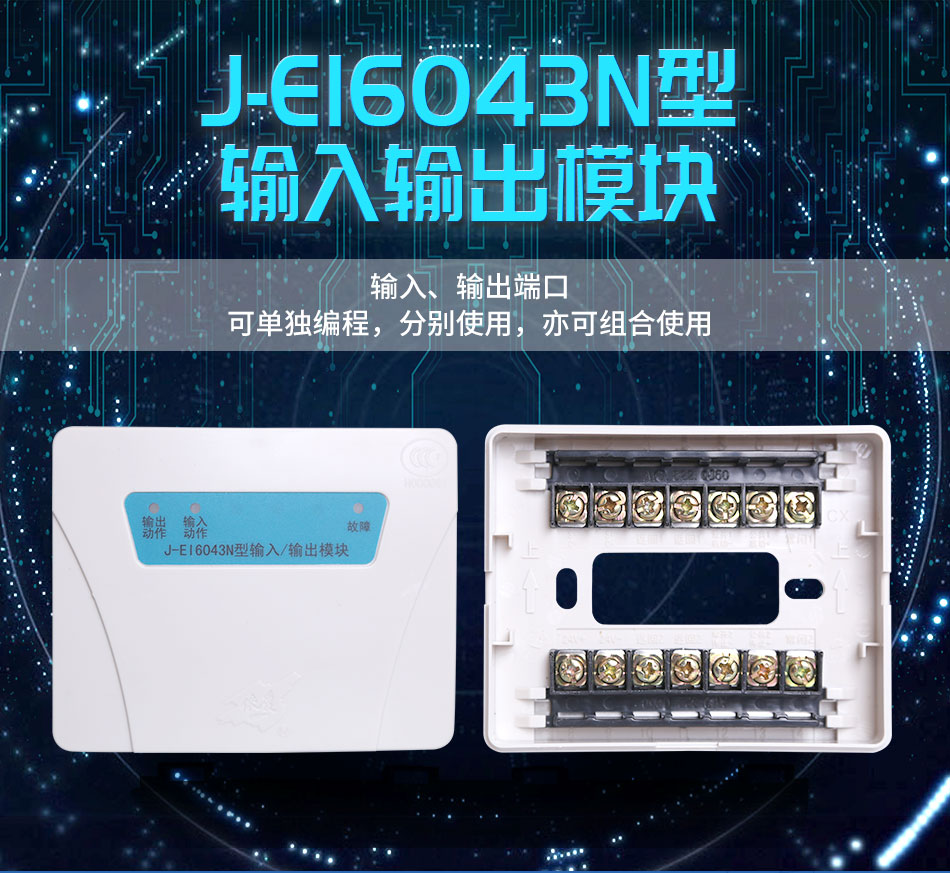

　　·輸入、輸出端口可單獨編程，分別使用，亦可組合使用。

　　·可檢測來自設備的信號輸入線及模塊輸出線斷路故障。

　　·可檢測24V斷線故障。

　　·新型插拔式結構，安裝、接線方便。

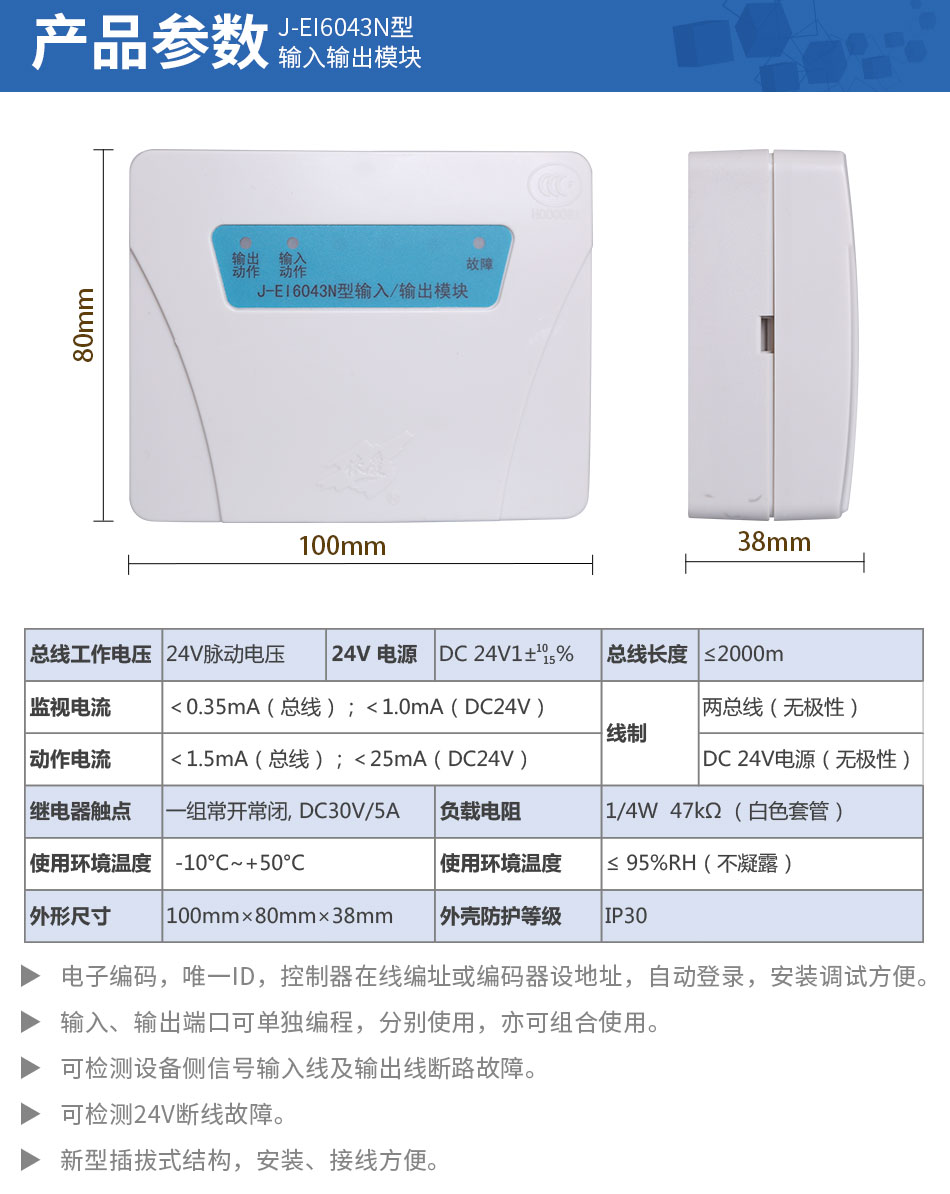

二、J-EI6043N輸入輸出模塊技術指標　

三、J-EI6043N輸入輸出模塊安裝接線

　　安裝：

　　輸入/輸出模塊一般安裝在受控設備附近，也可集中安裝于模塊箱內。

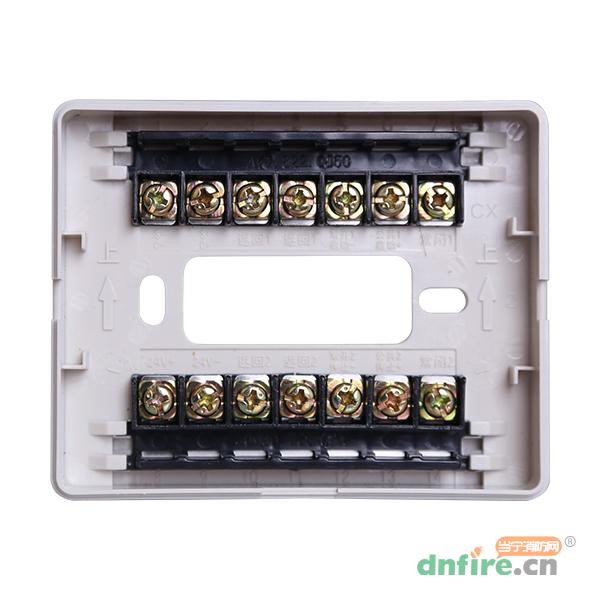

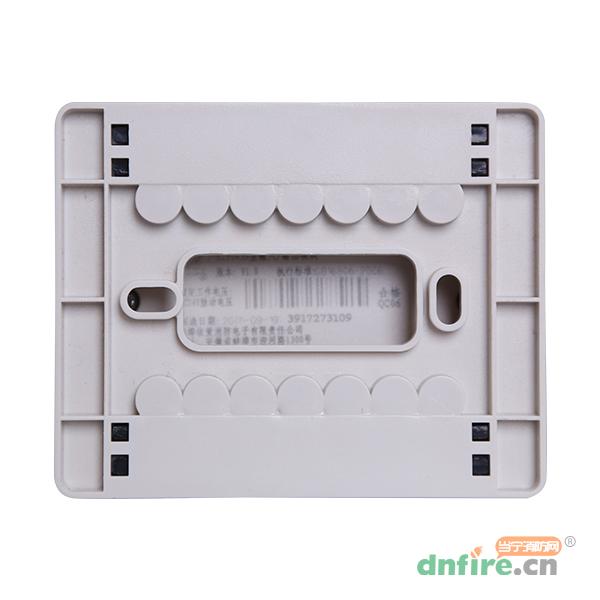

　　安裝模塊時，先用M4螺釘將底座固定在DH86預埋盒上，接線完畢后，將模塊扣合在底座上。

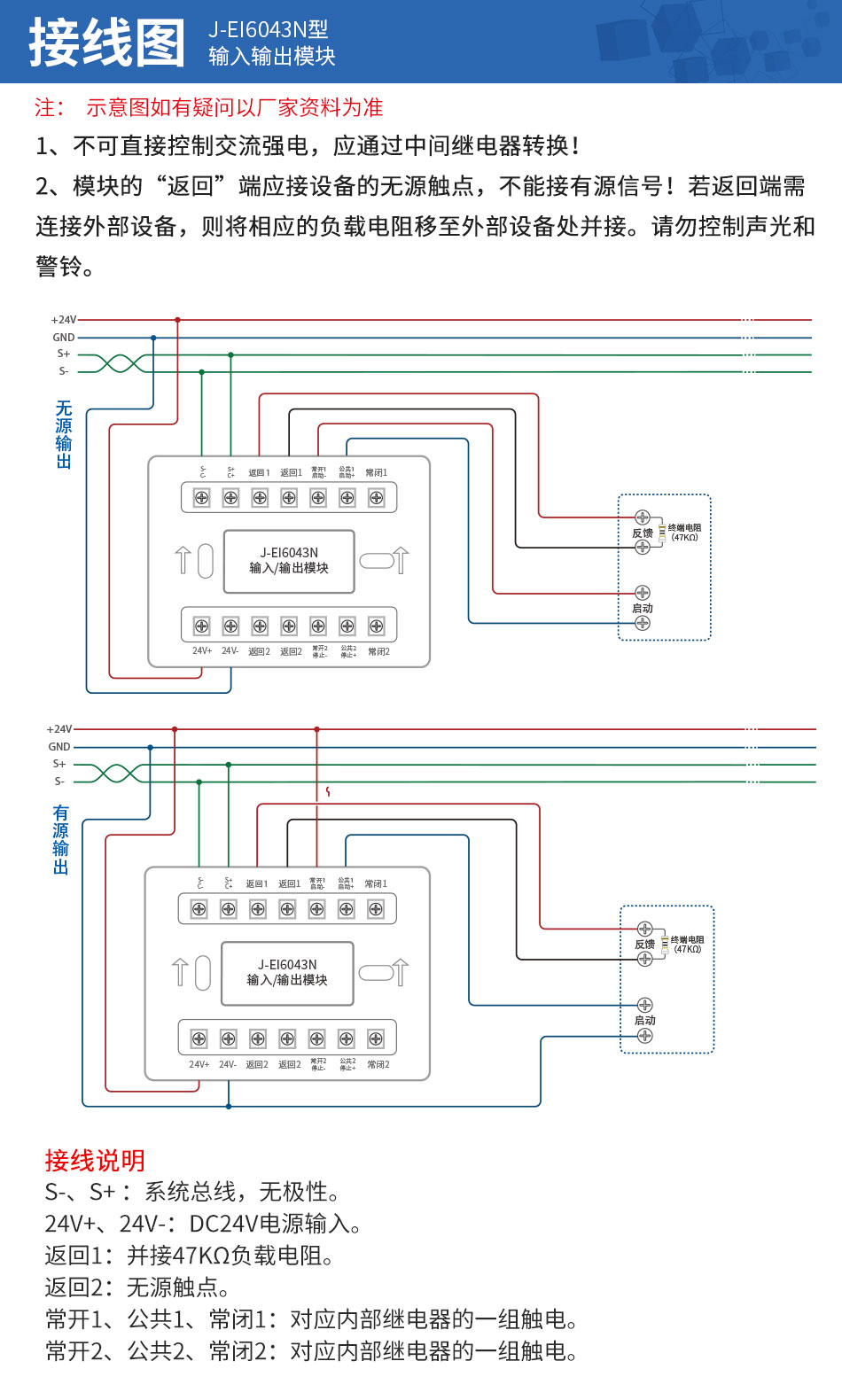

　　接線：

　　不可直接控制交流強電，應通過中間繼電器轉換！

　　模塊的“返回”端應接設備的無源觸點，不能接有源信號！

　　S+和S-接系統總線，無極性連接。“常開1”、“公共1”和“常閉1”對應模塊內部繼電器的一組無源觸點，“常開2”為另一組有源觸點。模塊動作后，常開1和公共1短路，同時常開2通過繼電器的另一組觸點與端子8短路，將端子8的信號引至常開2。另外，端子9與10已在模塊內部短路。

　　“返回1”連接到外部設備的無源反饋端，用于確認外部設備是否動作。外部設備無源反饋端應并接47kΩ負載電阻，否則會報斷線。

　　請勿控制聲光和警鈴。聲光和警鈴可使用J-EI6047N模塊控制。
