布線方便:無極性二線制,不需獨立供電。
強電保護:防止現場總線錯接AC220V造成產品損壞。
通訊可靠:采用直流載波技術,抗干擾能力強。
內容 | 技術參數 |

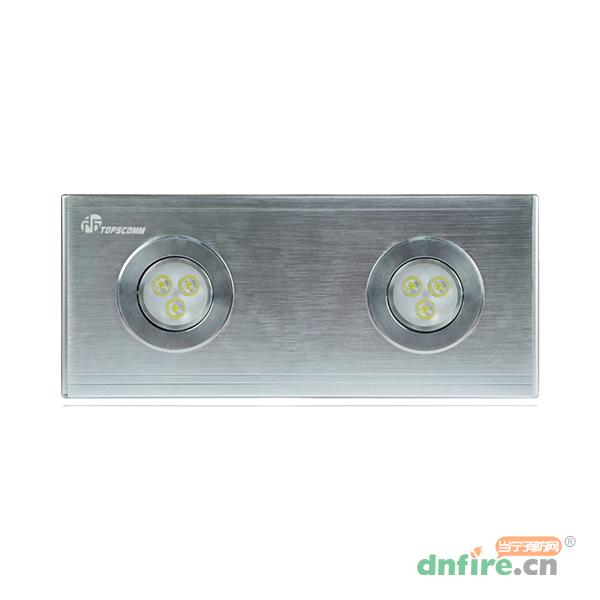

型號 | TS-ZFJC-E6W-Z003 |
工作電壓 | 額定電壓DC48V |
主電功耗 | 6W |
應急工作時間 | 90min |
光通量 | >50lm |
光源名稱和規格 | LED,DC2.8V~DC4.2V,1W |
殼體材料和顏色 | 鋁合金(本色) |
外形尺寸 | 350mm×150mm×42mm |
重量 | 約1050g |
安裝前,確保在斷電狀態下,對照明燈具進行安裝和接線。
安裝:根據圖4-29的背板安裝孔距將沉頭螺釘固定在墻內,再將應急燈具掛在螺釘上。
布線要求:兩條總線線纜分別接在應急電源的OUTn+、OUTn-(n=1~8)或分配電裝置的On+、On-(n=1~2)端子上,端子不區分正負極性,線纜宜選用截面積1.0mm2以上的RVS雙絞線。
