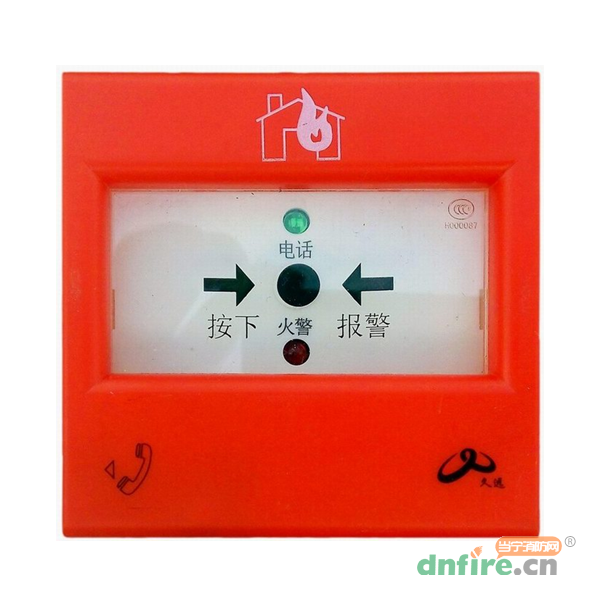

該手報配合JB-TG-JF999火災報警控制器(聯動型)使用;
按下透明啟動面板,即向控制器報火警,一對隨動的常開接點閉合,可用來控制現場聲光警報器等。
◇內置微處理器;
◇采用SMT表面貼裝工藝;
◇采用易于施工、維護的插拔式結構;
◇采用二總線制系統,無極性要求,在保證低功耗的同時使傳輸距離最遠達1500m;
◇施工中對導線無特殊要求,導線截面積不小于1.0mm2均可正常使用。
工作溫度:-10~+60℃
貯存溫度:-20~+70℃
相對濕度:≤95%(40±2℃)
工作電壓:DC24V,由控制器回路二總線提供
監視電流:≤0.3mA(24V)
報警電流:≤1mA(24V)
抗電磁干擾:10V/m(1MHz~1GHz)
編碼方式:電子編碼
編碼范圍:1-200
確認燈:紅色,位于中央下方,正常監視狀態閃亮,報警時常亮;
接點:常開型,容量DC30V,0.1A,端子7、8
外形尺寸:86.50mm長×86.50mm寬×47.0mm高
線制:二總線,無極性
