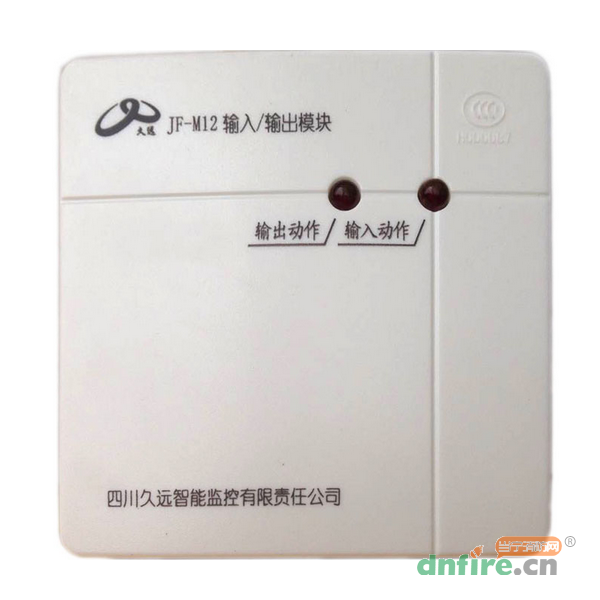

一、JF-M12輸入輸出模塊概述

    JF-M12輸入輸出模塊無極性接入回路二總線上，占用回路二總線的一個聯動點位。是一種聯動輸出模塊，用于對被動型聯動設備實施控制。

二、JF-M12輸入輸出模塊主要特點及技術指標

　　設有一個輸出控制繼電器，具有2組同時動作的常開、常閉輸出觸點；

　　帶有微處理芯片，能對接收的信息進行分析判斷，避免誤報；

　　接入回路二總線時不分極性；

　　M02模塊自身(包括模塊內的繼電器)由回路二總線供電，不需另接24V電源線；若現場被控設備需要24V電源，則按被控設備的要求提供。24V電源僅與M02的輸出繼電器觸點相連，不與繼電器線包有任何連接；

　　配接10K終端電阻，M02模塊的CPU能分析判斷線路是否正常；

　　M02使受控設備引線與回路二總線實現完全的電氣隔離，確保系統可靠、穩定；

　　插拔式端子結構，安裝、調試方便；

　　采用電子寫碼，占用回路二總線上的聯動地址點位；

　　控制、回答雙LED顯示；

　　控制燈：正常監視狀態微亮，接收到JF998控制器信號向被控設備發出控制指令后間歇強亮；同時JF998控制器發出聲光報警，顯示“xx號控制”；

　　回答燈：正常監視狀態微亮，當接收到被控設備動作后的反饋信號時，間歇強亮；同時JF998控制器發出聲光報警，顯示“xx號應答”；

　　工作電壓：21VDC～28VDC；（由回路二總線提供）

　　輸出繼電器觸點容量：30VDC，2A；125VAC，1A；

　　監視電流：400μA；

　　環境溫度：-10℃～50℃；

　　濕度范圍：≤95%RH，無凝水；

　　尺寸：121mm（長）X91mm（寬）X50mm（厚）。

三、JF-M12輸入輸出模塊接線圖

　　L1,L2：接到控制器的二總線。

　　AS+,AS-（3、4）：接到被控設備的狀態反饋端子（要求受控設備動作后提供1組無源常開端子），在端子上跨接一只10K電阻，用作斷線監視。

　　6（COM1為公共端），8（NO1為常開端）：輸出一組繼電器常開端子。
