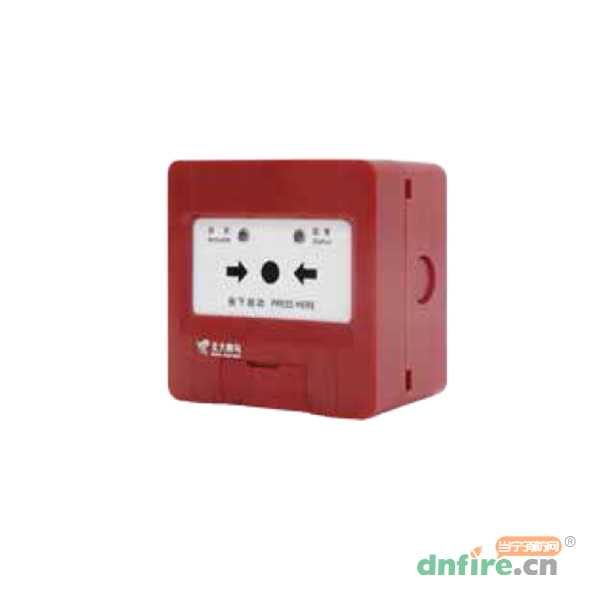

本款已經停產，由JBF4123B消火栓按鈕替換。
內置微處理器。
操作簡單，用手按下操作面板，即能實現向控制器報火警。
消火栓按鈕在報警后需要使用配套的專用鑰匙進行復位。
消火栓按鈕按下報警的同時有一組無源觸點輸出，觸點容量為 DC30V/0.1A，用來控制消防水泵。
可以通過專線聯動直接啟動消防水泵，并接收其應答信號。
二總線，無極性，功耗低。最遠傳輸距離 1500m。報警總線采用 ZR-RVS-2×1.5mm 2 雙絞線。
插拔式結構，易于施工、維護方便。
采用 SMT 表面貼裝工藝。
| 內容 | 技術參數 |
| 工作電壓 | DC19-28V 控制器提供，調制型 |
| 工作溫度 | -10…+60℃ |
| 貯存溫度 | -30…+75℃ |
| 使用環境 | 室內型，采用防水濺設計 |
| 相對濕度 | ≤95%(40±2℃) |
| 監視電流 | ≤0.3mA（24V） |
| 報警電流 | ≤1mA（24V） |
| 編碼方式 | 使用專用電子編碼器 |
| 編碼范圍 | 1~200 |
| 確認燈 | 監視狀態時啟動燈紅色閃亮，報警狀態時啟動 燈紅色常亮，消防水泵啟動后回答燈綠色常亮 |
| 外形尺寸 | 90mm長×90mm 寬×54mm 高 |
| 線制 | 二總線，無極性 |
| 執行標準 | GB16806—2006《消防聯動控制系統》 |
布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在消火栓箱內的墻上，安裝孔距為 60mm（兼容 50mm 安裝孔距）。
探測總線采用 ZR-RVS-2×1.5mm 2 雙絞線。
安裝之前用專用電子編碼器對其寫入相應地址碼(1-200)。
說明 ：
端子 1、2 分別接二總線 L1 和 L2，無極性。
端子 7、8 正常時為常開觸點，消火栓按鈕按下時閉合，用于輸出啟泵信號。無源常開觸點容量為DC30V/0.1A，嚴禁使用此觸點控制大功率設備和強電設備。
端子 3、4 分別接 24V 電源的正、消防泵的應答信號，以實現點亮啟泵回答燈，端子 3、4 無極性要求。
