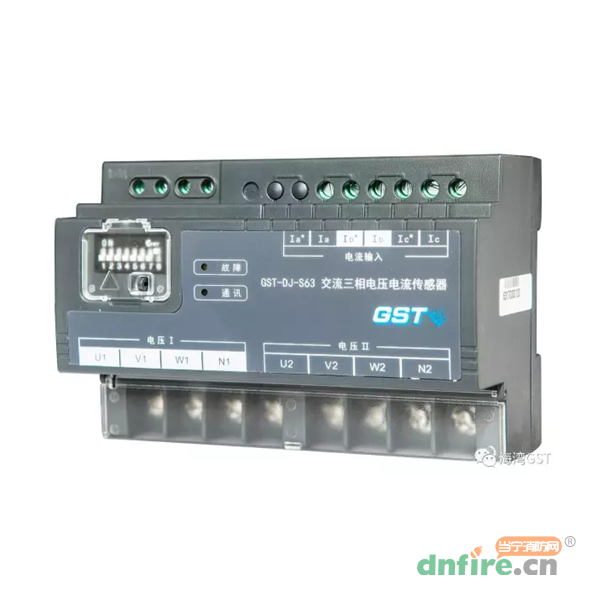

GST-DJ-S63交流三相電壓電流傳感器能夠同時采集兩組被監測設備電源的三相電壓和一組電流值,也可以根據實際需要只采集某一路或某幾路被監測設備電源的電壓、電流值,并通過總線通訊上傳到監控器,監控器可以指示電源故障類型,并發出聲光故障信號。
額定工作電壓:DC24V
工作電壓范圍:DC12V-28V
靜態功耗:50mW
電壓輸入范圍:三相四線制,相電壓20-400V
電流輸入范圍:AC0.2A-5A
測量精度:3%
通訊:二總線通訊協議
有效通訊距離:1500m
安裝方式:導軌式安裝
工作溫度范圍:-40°C~55°C
儲存溫度范圍:-45°C~85°C
相對濕度、溫度:20°C以下濕度90%不結露
防護等級:IP30
產品符合:GB28184-2011
通訊:端子1:二總線輸入;端子2:二總線輸出。無極性。

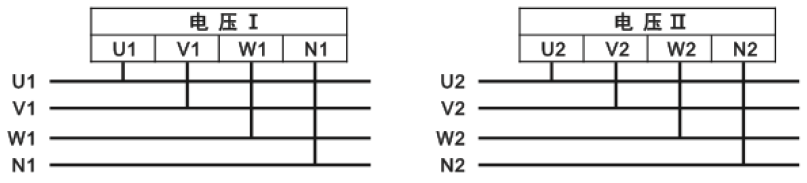

監測電壓輸入:電壓I和電壓II:兩路獨立的三相四線電壓輸入;并接在被監測電壓上,注意U、V、W、N線的順序及極性。

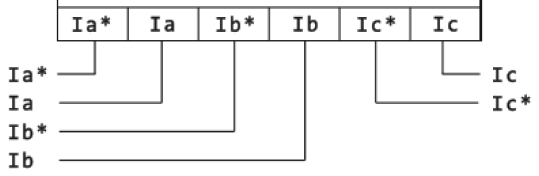

監測電流輸入:1路三相電流輸入;Ia、Ib、Ic分別串接在被監測電路中。
