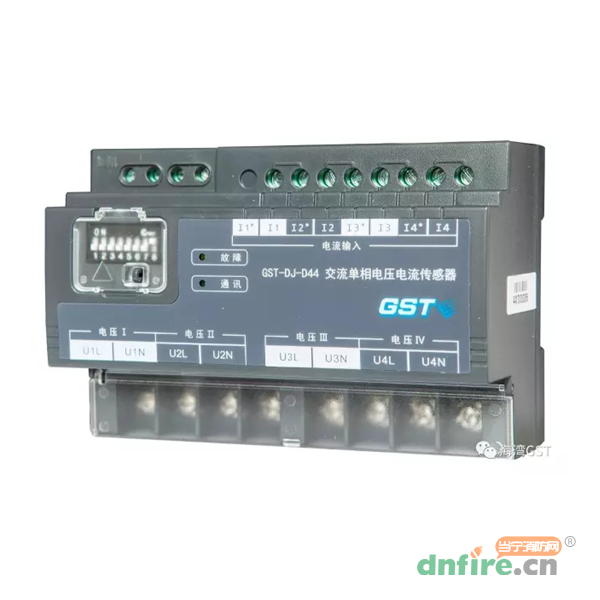

GST-DJ-D44交流單相電壓電流傳感器能夠同時采集被監測設備電源的四路電壓、四路電流值,也可以根據實際需要只采集某一路或某幾路被監測設備電源的電壓、電流值,并通過總線通訊上傳到監控器,監控器可以指示電源故障類型,并發出聲光故障信號。
額定工作電壓:DC24V
工作電壓范圍:DC12V-28V
靜態功耗:50mW
電壓輸入范圍:AC20-400V
電流輸入范圍:AC0.2A-5A
測量精度:3%
通訊:二總線通訊協議
有效通訊距離:1500m
安裝方式:導軌式安裝
工作溫度范圍:-40°C~55°C
儲存溫度范圍:-45°C~85°C
相對濕度、溫度:20°C以下濕度90%不結露
防護等級:IP30
產品符合:GB28184-2011

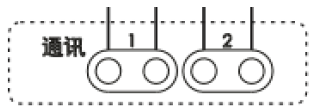

通訊:端子1:二總線輸入;端子2:二總線輸出。無極性。

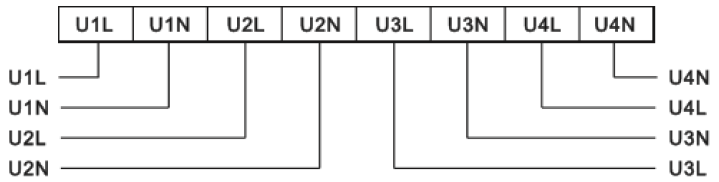

監測電壓輸入: U1-4:獨立的4路交流單相電壓輸入;并接在被監測電壓上,L:電壓L線,N:電壓N線。

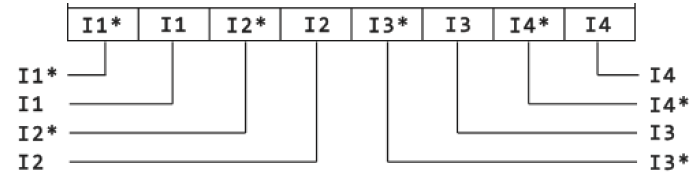

監測電流輸入: I1-4:獨立的4路交流單相電流輸入;串接在被監測電路中。
