友情提醒:J-SAP-8402手動火災報警按鈕已停產,其替代產品為J-SAF-GST9122A

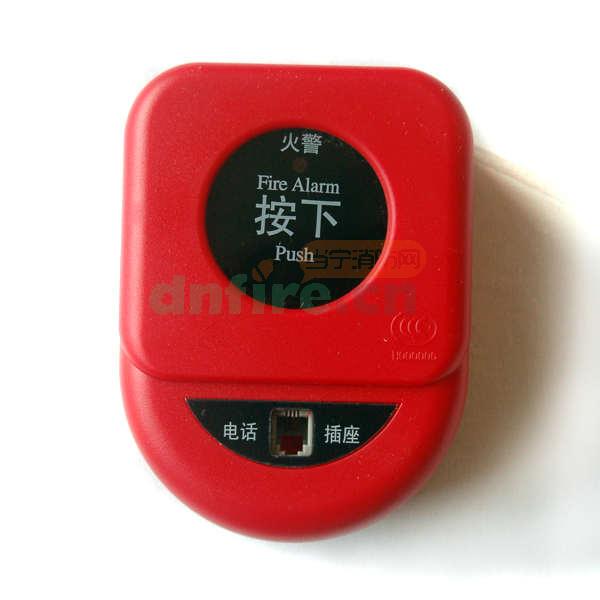

J-SAP-8402手動火災報警按鈕(以下簡稱消防報警按鈕)安裝在公共場所,本報警按鈕含電話插孔。當人工確認發生火災后,按下報警按鈕上的有機玻璃片,即可向控制器發出報警信號,控制器接收到報警信號后,將顯示出報警按鈕的編碼信息并發出報警聲響,將消防電話分機插入電話插座即可與電話主機通訊。

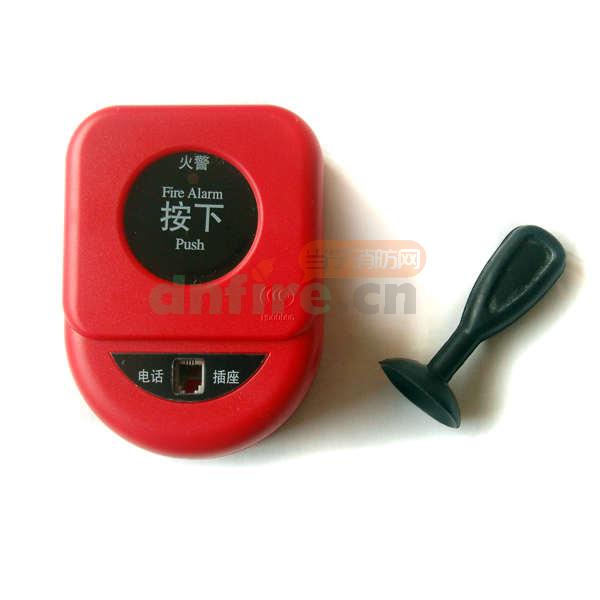

1.采用拔插式結構設計,安裝簡單方便,按鈕上的有機玻璃片在按下后可用專用工具復位。
2.按下報警按鈕玻璃片,可由報警按鈕提供獨立輸出觸點,可直接控制其它外部設備。
3.采用微處理器實現信號處理,用數字信號與控制器進行通信,工作穩定可靠,對電磁干擾有良好的抑制能力。
4.地址碼為電子編碼,可現場改寫。
警告:安裝設備之前,請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線極性準確無誤。
1.安裝前應首先檢查外殼是否完好無損,標識是否齊全。

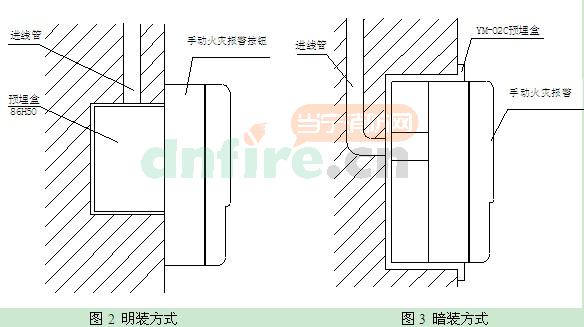

2.安裝時只需拔下報警按鈕,從底殼的進線孔中穿入電纜并接在相應端子上,再插好報警按鈕即可安裝好報警按鈕,安裝孔距為65mm (參見圖4)。報警按鈕底殼安裝采用明裝和暗裝兩種方式,安裝示意圖如圖2、圖3所示。

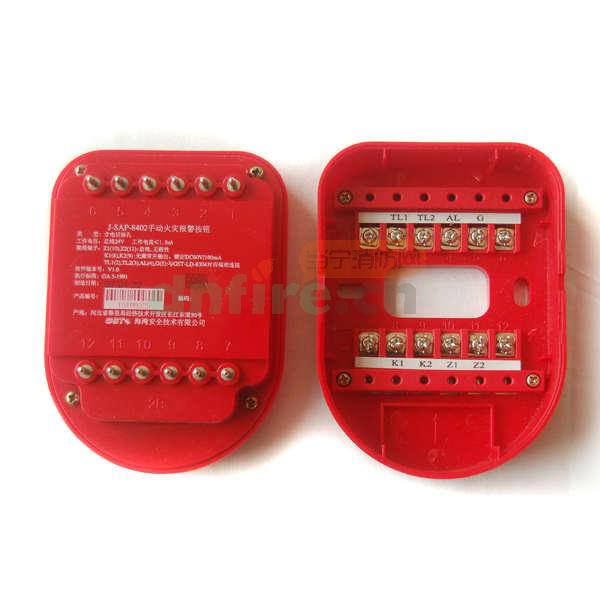

3.報警按鈕端子示意圖如圖4所示。
端子接線說明:
Z1、Z2:報警控制器來的信號總線,無極性。
K1、K2:無源輸出端子,當報警按鈕按下時,輸出觸點閉合信號,可直接控制外部設備。
TL1、TL2、AL、G:與GST-LD-8304消防電話專用模塊或電話主機連接的端子。
4.J-SAP-8402布線要求:
信號Z1、Z2采用RVS雙絞線,截面積≥1.0mm2;消防電話線TL1、TL2采用RVVP屏蔽線,截面積≥1.0mm2;報警請求線AL、G采用BV線,截面積≥1.0mm2。
