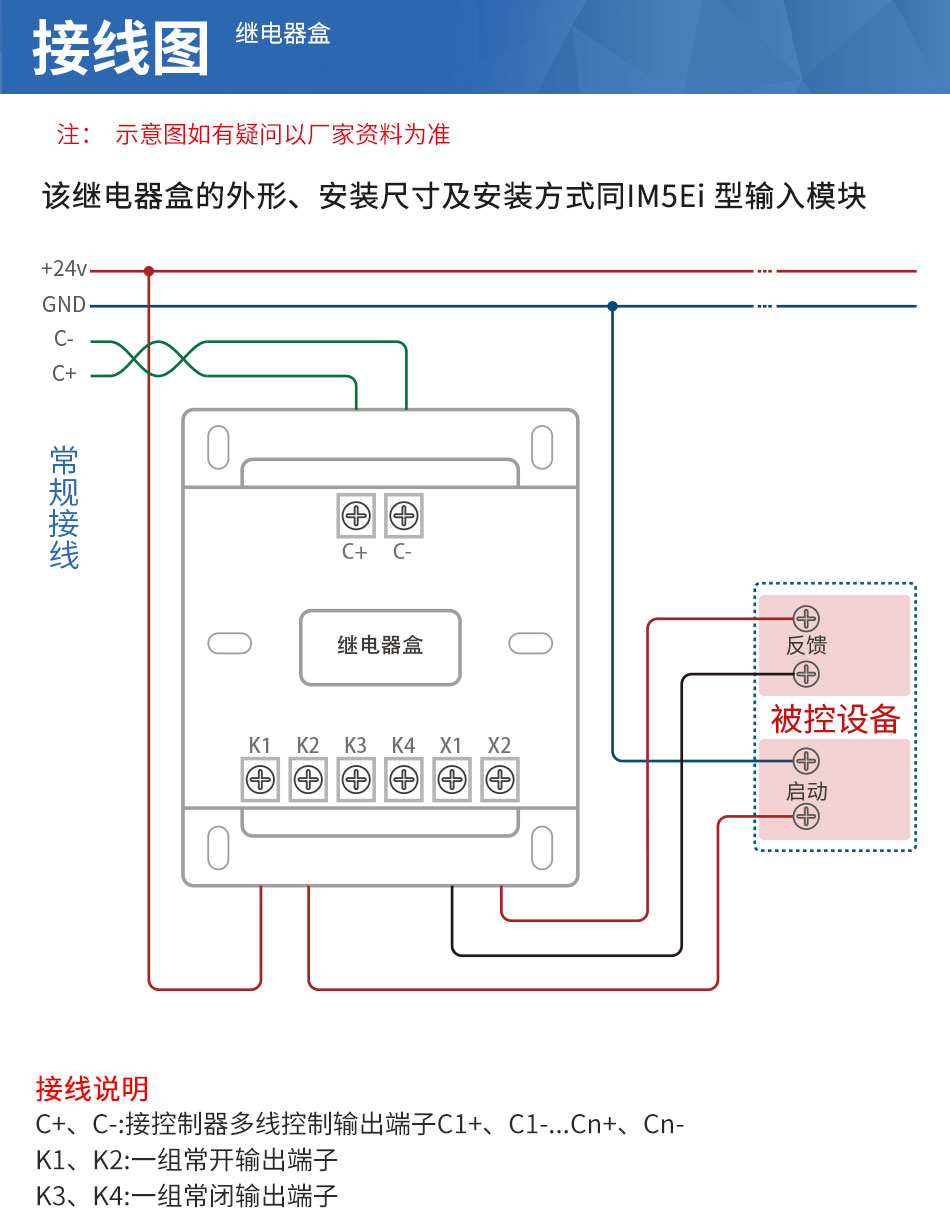

繼電器盒是消防聯動控制系統中另一種聯動控制執行部件。繼電器盒接收控制器發來的指令并通過繼電器盒內部的控制接點去控制相應的被控設備,該模塊繼電器盒與控制器上的多線聯動輸出接點配合使用,即使在控制器CPU死機的情況下,也能完成對外控設備的操作。該繼電器盒主要控制一些重要的消防設備如消防泵、噴淋泵、正壓風機、排煙風機等??膳浜螴M5Ei型輸入模塊同時使用,來獲得動作反饋信號。

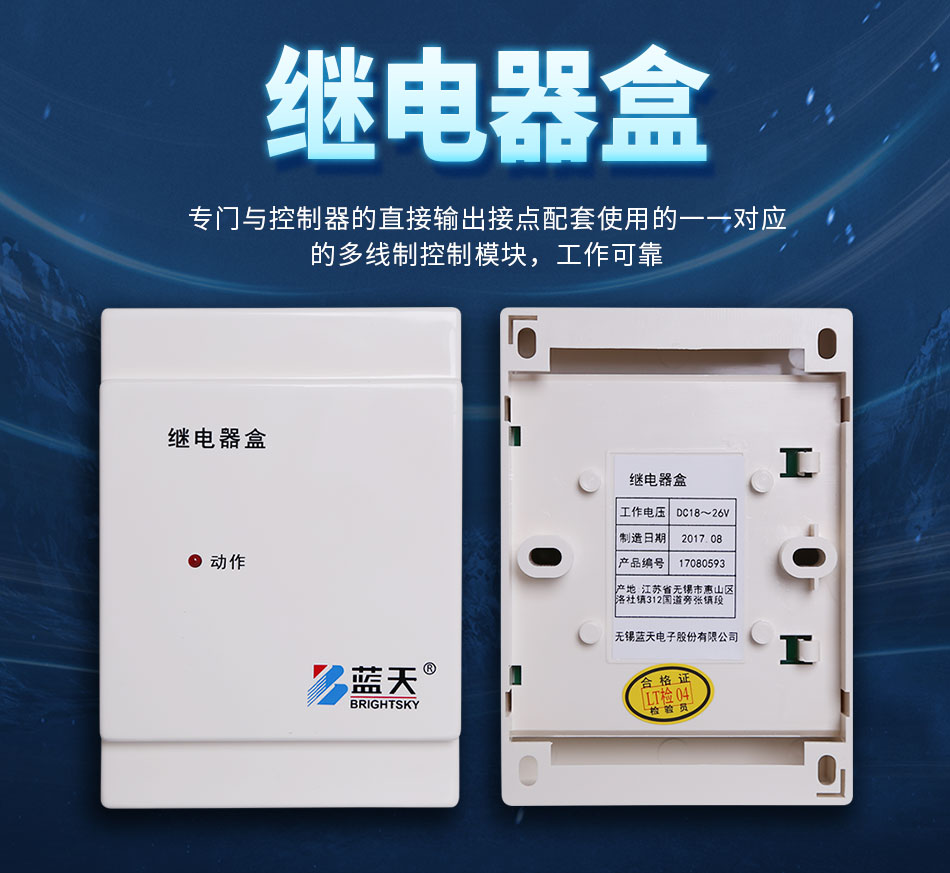

· 專門與控制器的直接輸出接點配套使用的一一對應的多線制控制模塊,工作可靠
· 可作控制器與被控設備間的控制信號轉換部件

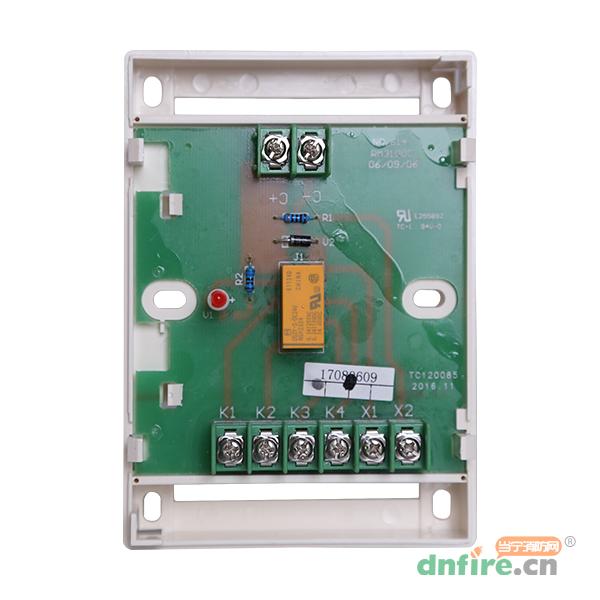

· 繼電器輸出一對常開和另一對常閉接點

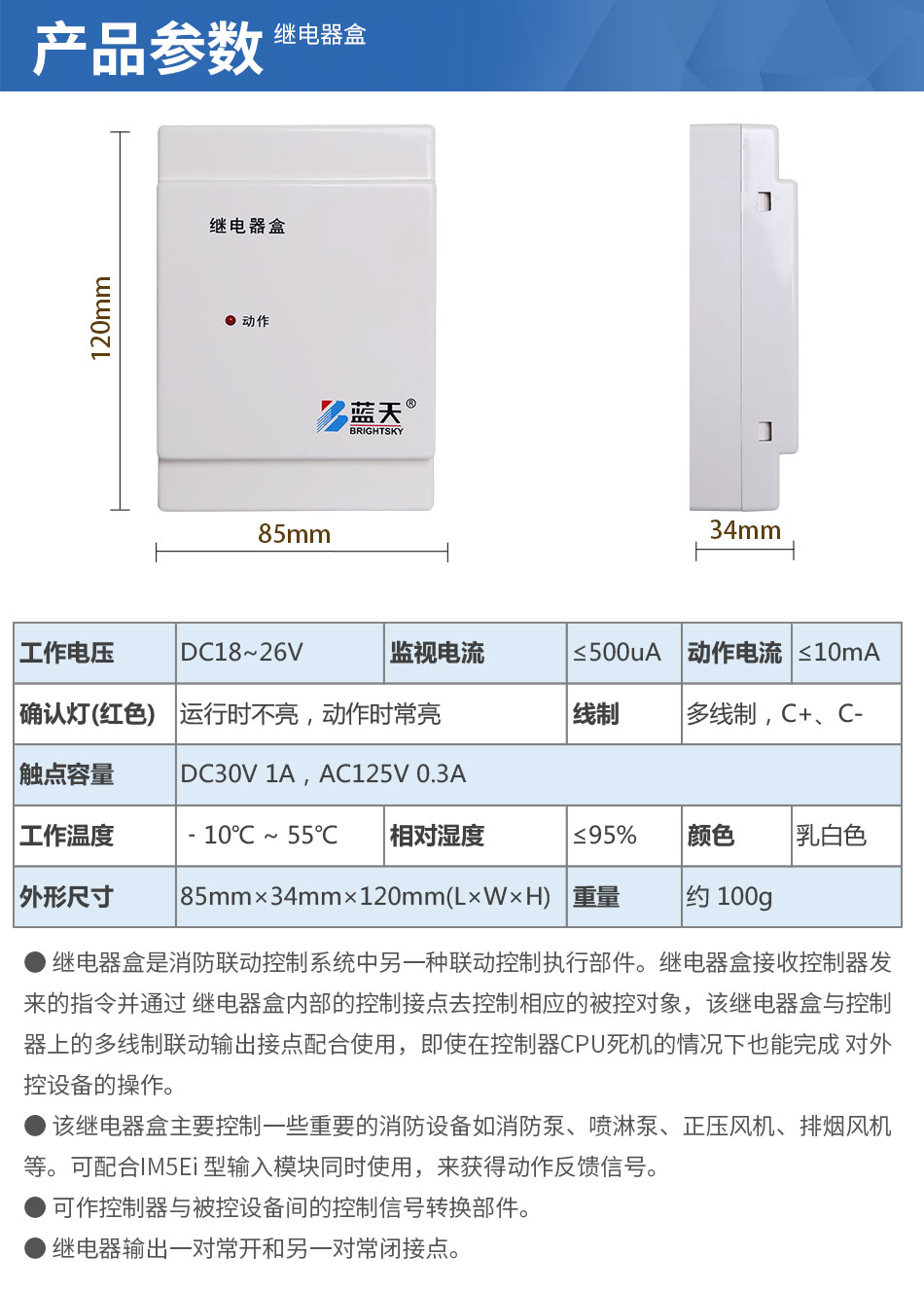

工作電壓 |
DC18~26V |
監視電流 |
≤500uA |
動作電流 |
≤10mA |
確認燈(紅色) |
運行時不亮,動作時常亮 |
線制 |
多線制,C+、C- |
觸點容量 |
DC30V 1A,AC125V 0.3A |
工作溫度 |
-10℃~+55℃ |
相對濕度 |
≤95% |
外形尺寸 |
85mm×34mm×120mm(L×W×H) |
重量 |
約100g |
顏色 |
乳白色 |
