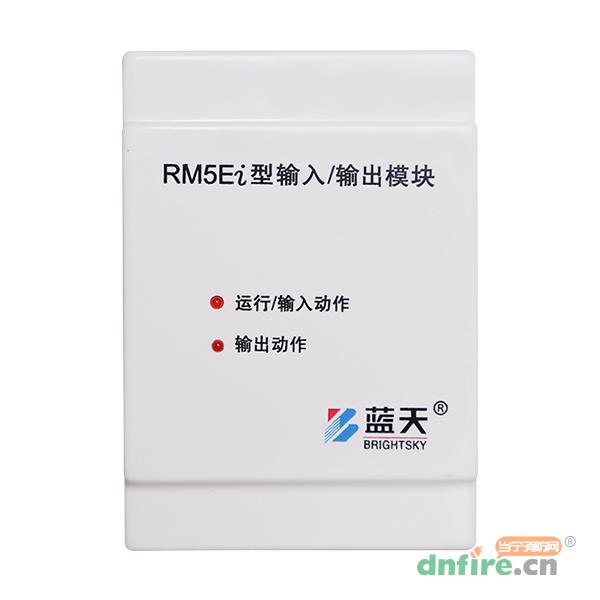

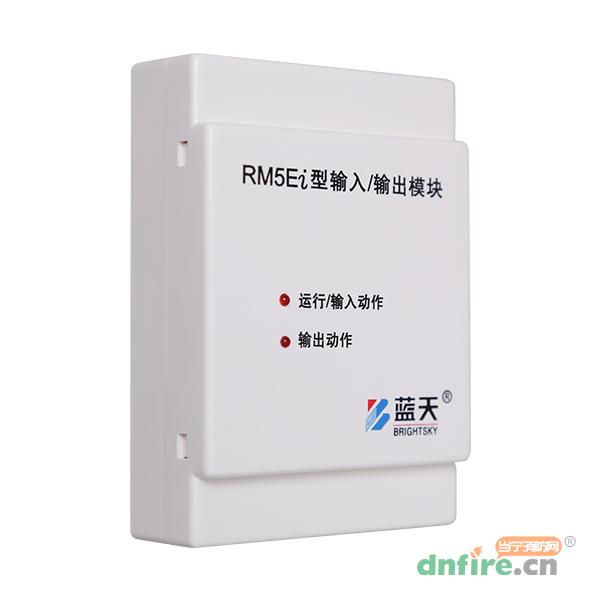

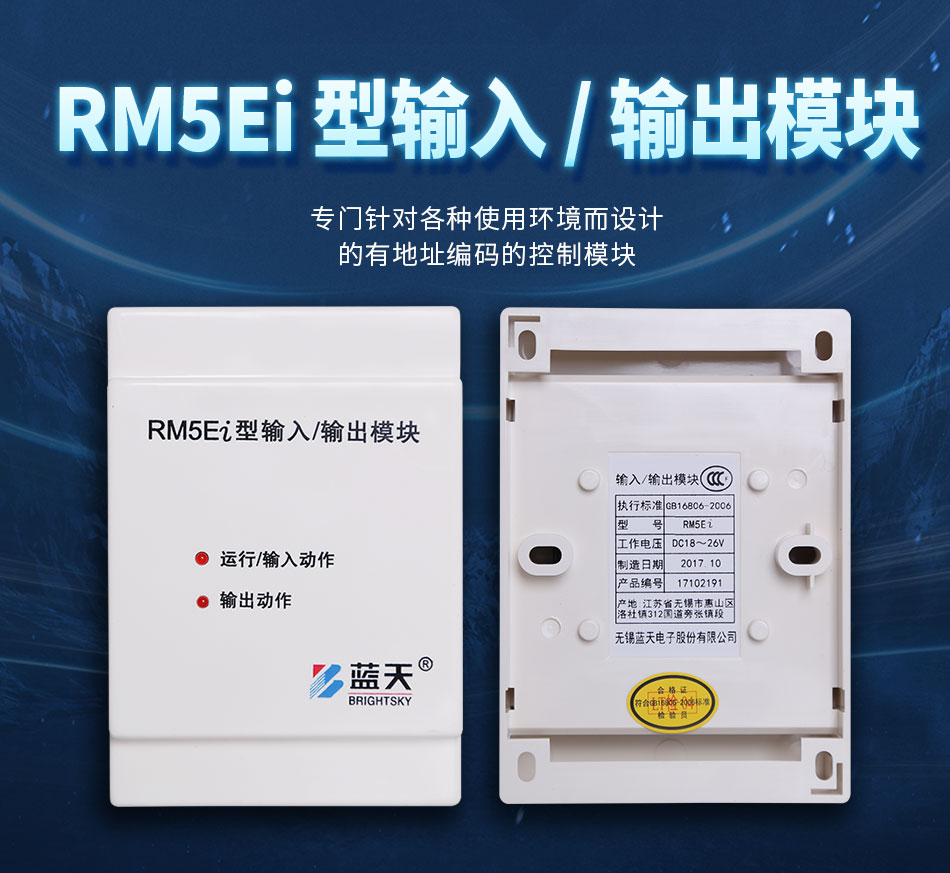

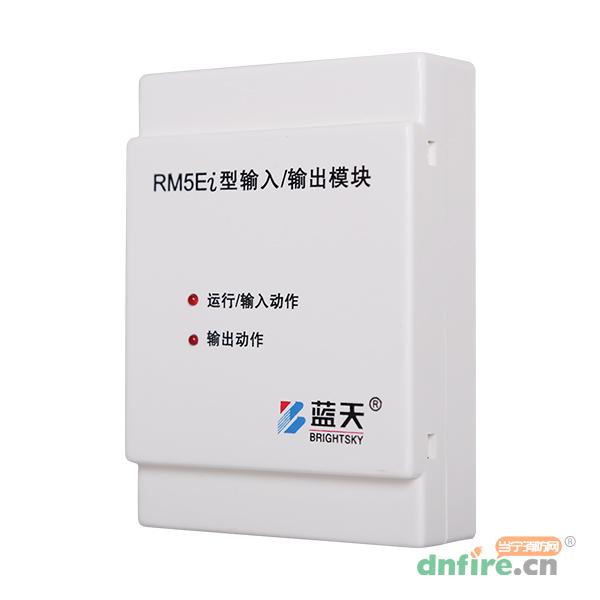

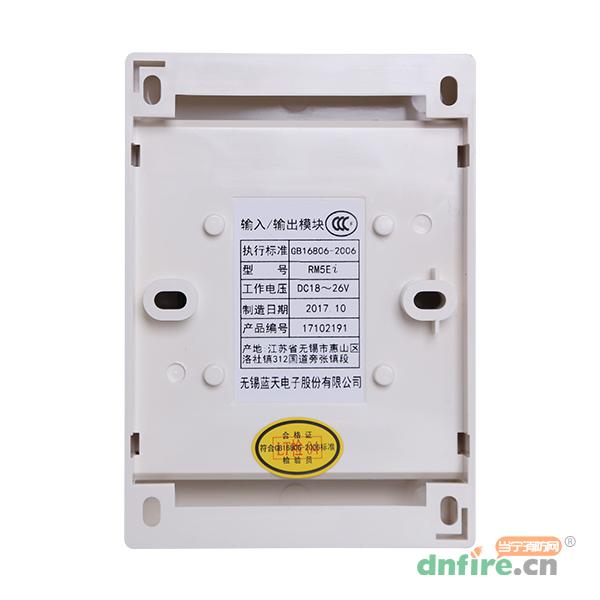

RM5Ei型輸入/輸出模塊是專門針對各種使用環境而設計的有地址編碼的控制模塊。
· 低功耗、總線制(二總線、有極性),需24V電源線支持,可視同一個火災探測器掛在報警總線 上,施工方便,使用靈活
· 既可作控制器與被控設備間的聯動控制執行部件,又可接收被控設備動作后的反饋信號
· 繼電器輸出二對常開、常閉轉換接點,其中K1、K2常開觸點具有斷路故障監控功能

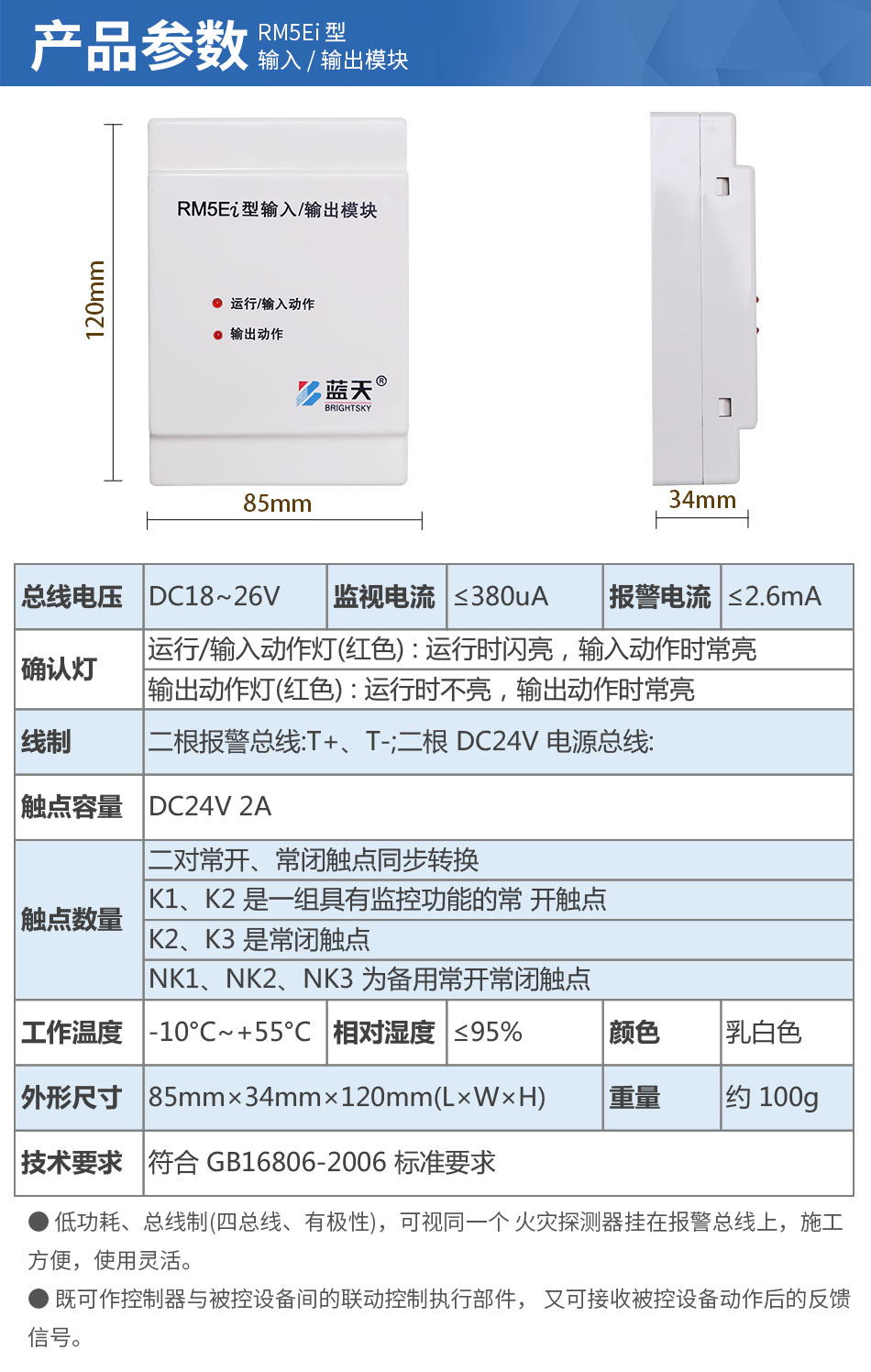

技術要求 |
符合GB16806-2006標準要求 |
工作電壓 |
DC18~26V |
監視電流 |
≤380uA |
報警電流 |
≤2.6mA |
確認燈 |
運行/輸入動作燈(紅色):運行時閃亮,輸入動作時常亮 |
線制 |

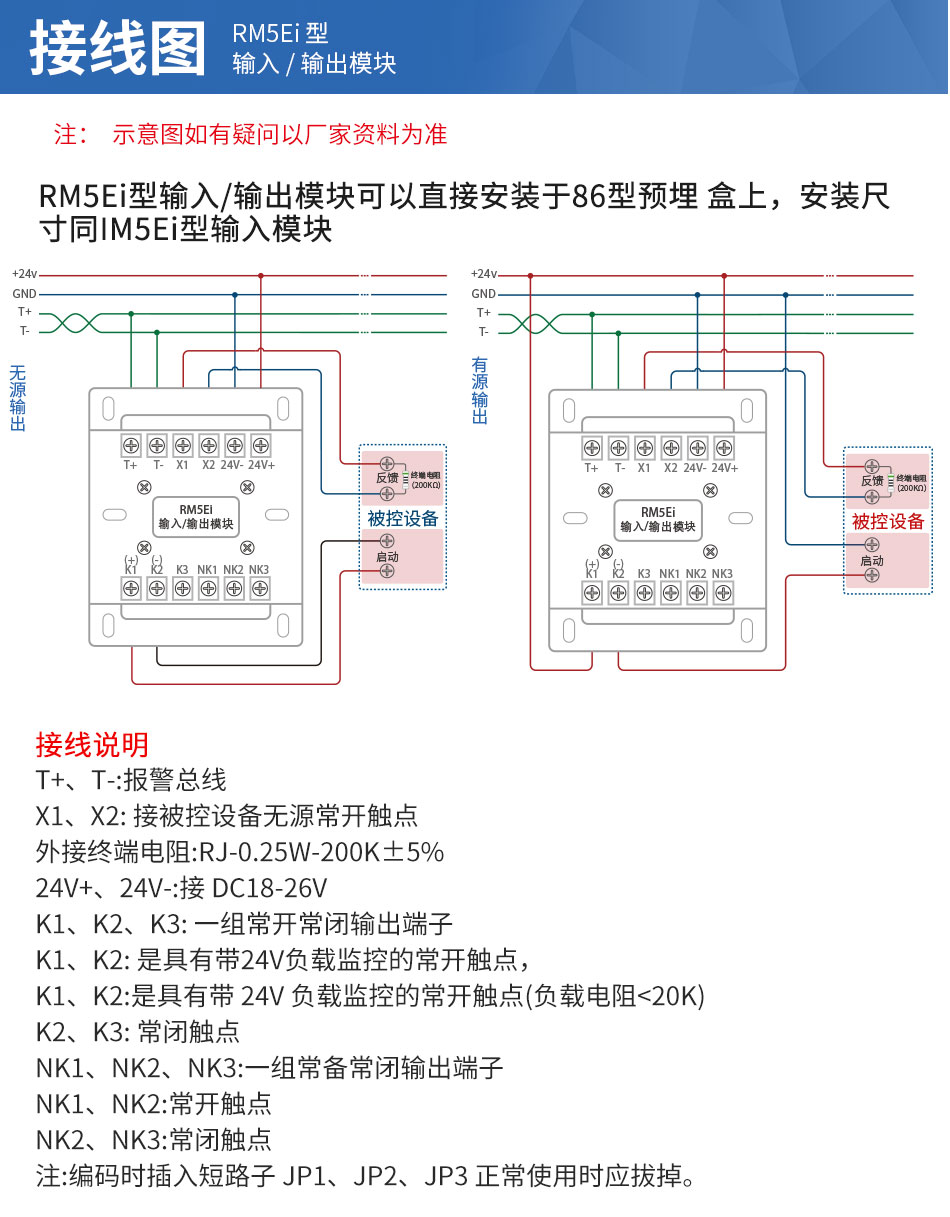

二根報警總線:T+、T-;二根DC24V電源總線 |
觸點容量 |
DC24V 2A |
觸點數量 |

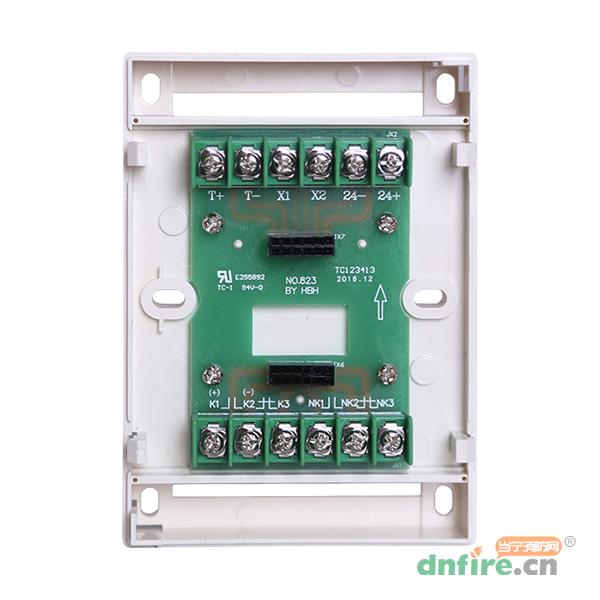

二對常開、常閉觸點同步轉換,其中K1、K2是一組具有監控功能的常開觸點,K2、K3是常閉觸點,NK1、NK2、NK3為備用常開常閉觸點 |
工作溫度 |
-10℃~+55℃ |
相對濕度 |
≤95% |
外形尺寸 |
85mm×34mm×120mm(L×W×H) |
重量 |
約100g |
顏色 |
乳白色 |
