*無源輸出,1、7號端子短接,輸出6、8不檢線,不需要加電阻。1、7不短接,6、8輸出需要加電阻。

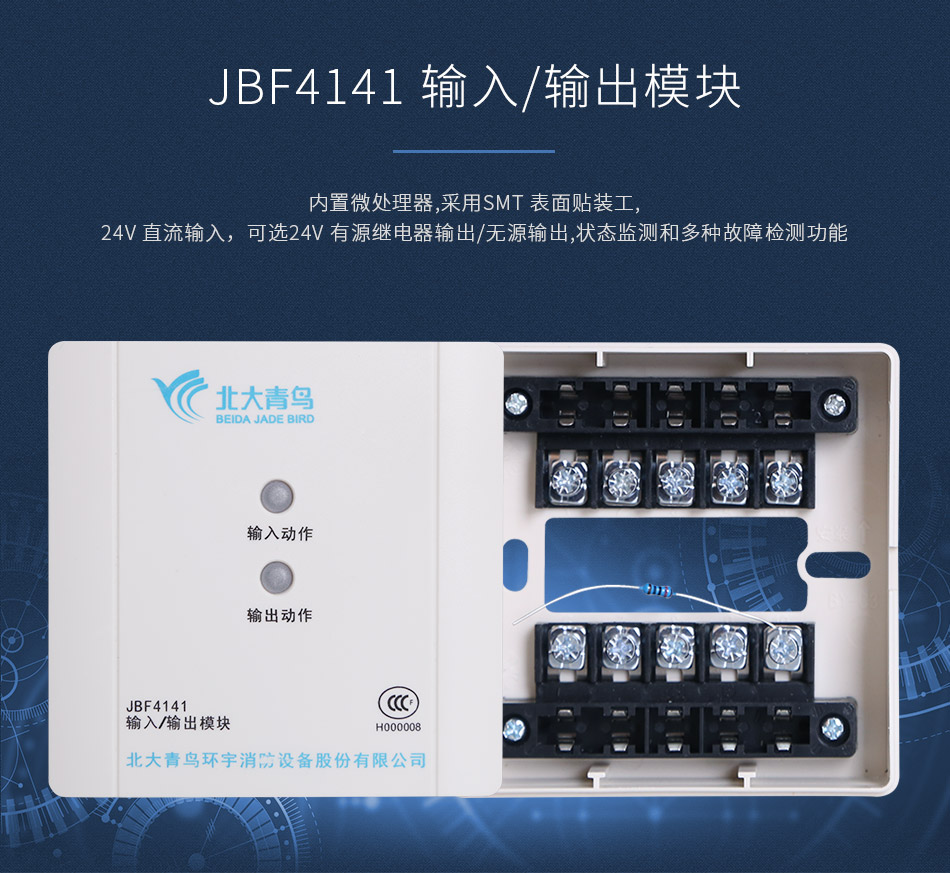

內置微處理器
24V直流電源輸入,可選擇24V有源繼電器輸出或者無源輸出
采用SMT表面貼裝工藝
模塊電源輸入電壓范圍廣,可在DC24V(10%)范圍內正常工作
電子編碼方式,可通過專用電子編碼器
具備狀態監測和多種故障檢測功能
四總線,無極性。功耗低。信號線采用ZR-RVS-2×1.5mm²雙絞線,最遠傳輸距離1500m。電源線采用NH-BV-2×1.5~2.5mm²導線
插拔式結構,易于施工,維護方便

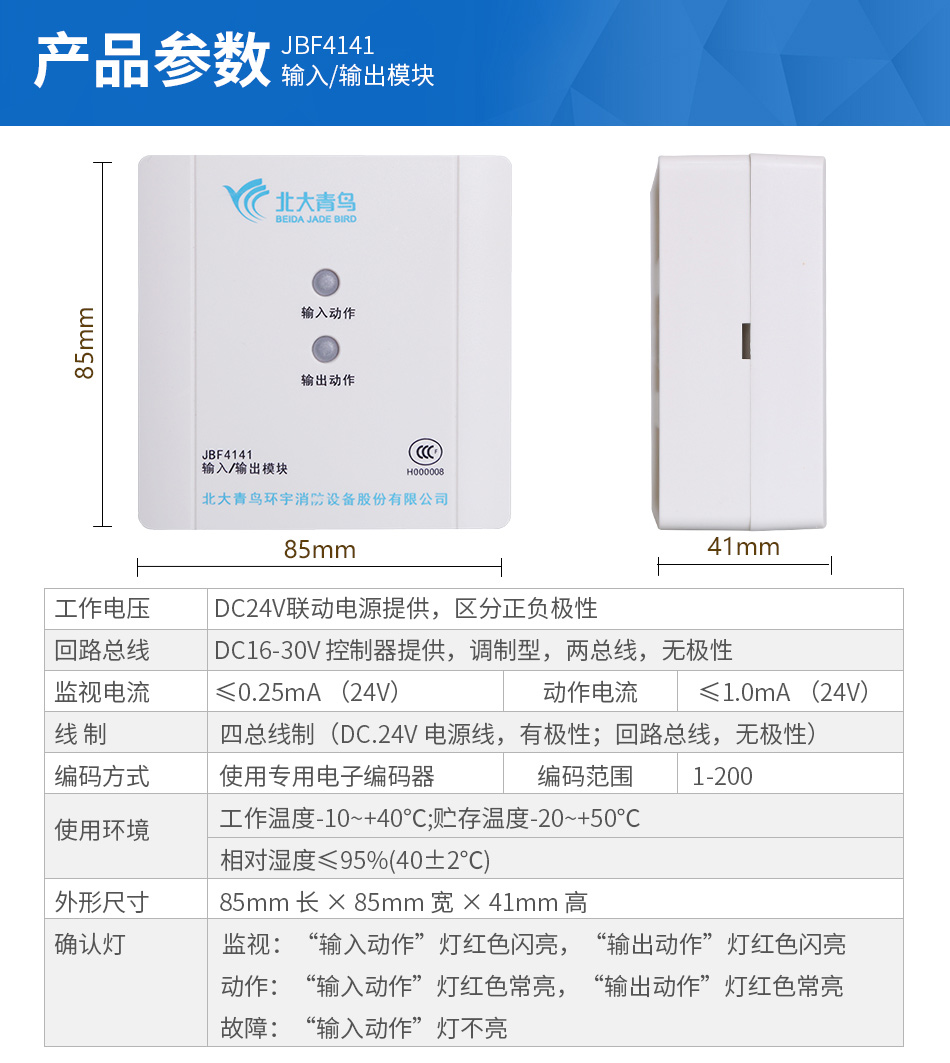

工作電壓:DC24V 聯動電源提供,區分正負極性
回路總線:DC16-30V 控制器提供,調制型,兩總線,無極性
工作溫度:-10~+40℃
貯存溫度:-20~+50℃
相對濕度:≤95%(40±2℃)
監視電流:≤0.25mA(24V)
動作電流:≤1.0mA(24V)
編碼方式:使用專用電子編碼器
編碼范圍:1-200

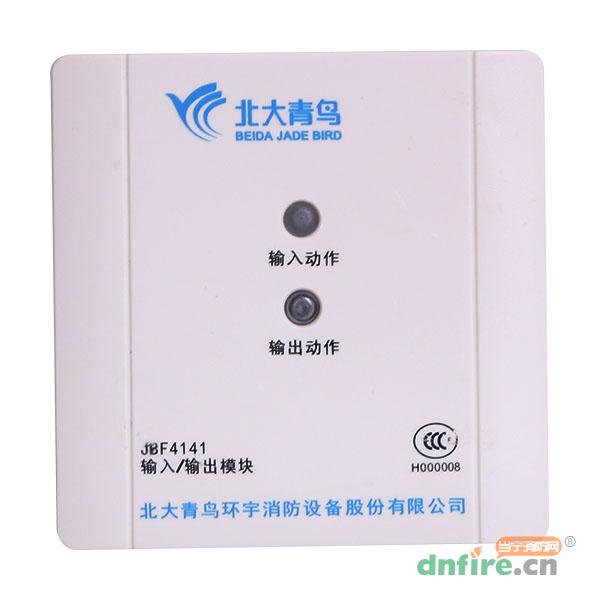

確 認 燈:監視:“輸入動作”燈紅色閃亮,“輸出動作”燈紅色燈閃亮
動作:“輸入動作”燈紅色常亮,“輸出動作”燈紅色常亮
故障:“輸入動作”燈不亮
輸出觸點負載:DC30V/2A

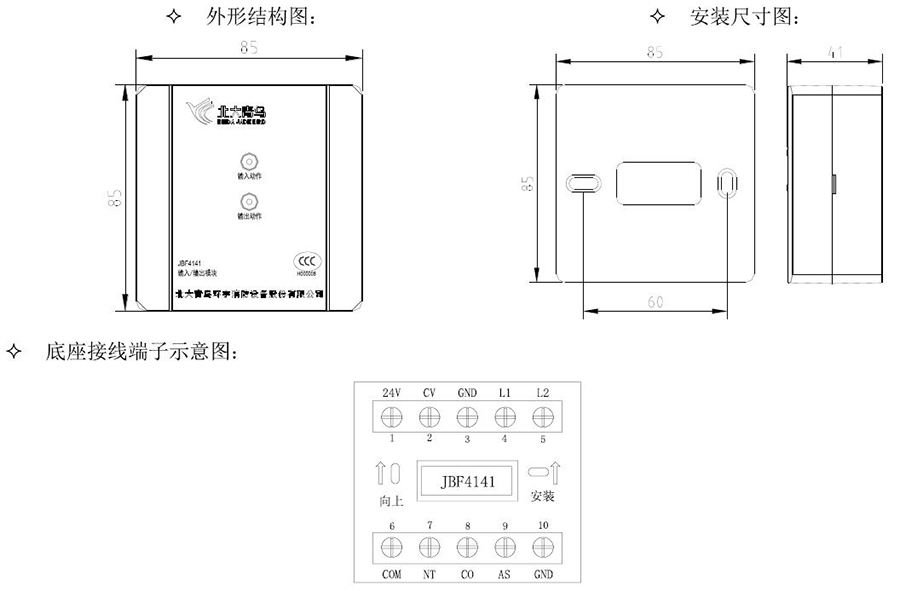

外形尺寸:85mm長×85mm寬×41mm高
線 制:四總線制(DC.24V電源線,有極性;回路總線,無極性)
執行標準:GB16806-2006《消防聯動控制系統》

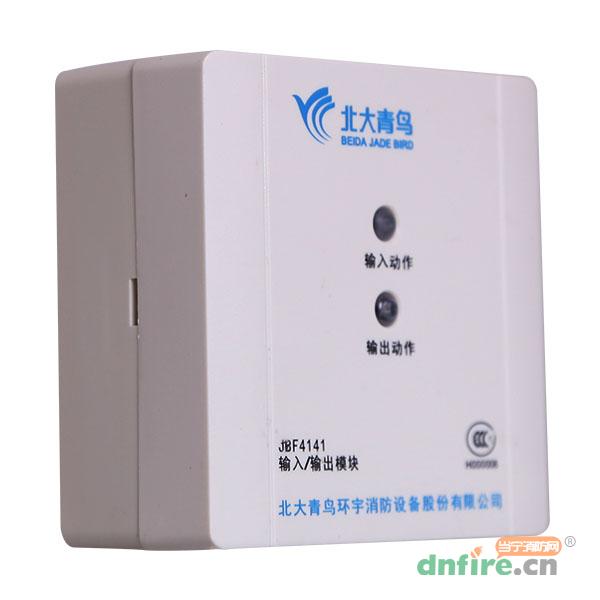

編址型輸入/輸出模塊,安裝于現場,采用明裝方式

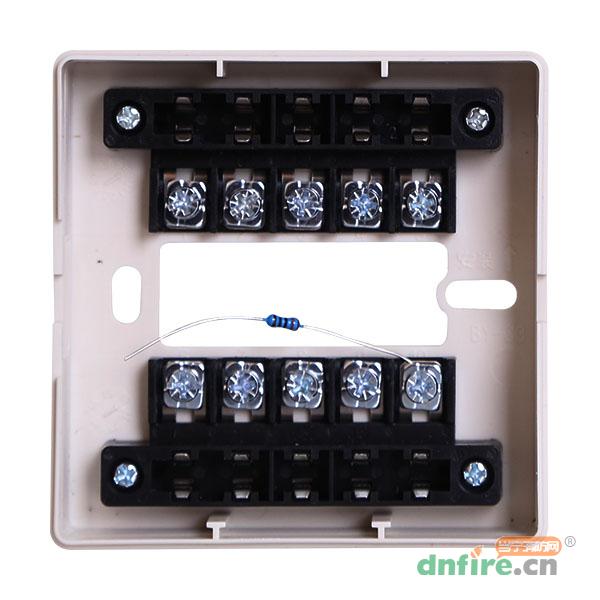

在安裝位置將模塊盒固定(使用M4螺釘),安裝孔距為60mm
兩總線采用ZR-RVS-2×1.5mm²雙絞線,電源線采用NH-BV-2×1.5~2.5mm²導線
可輸出一組DC.24V電平信號
使用專用電子編碼器來設定地址碼(1-200)

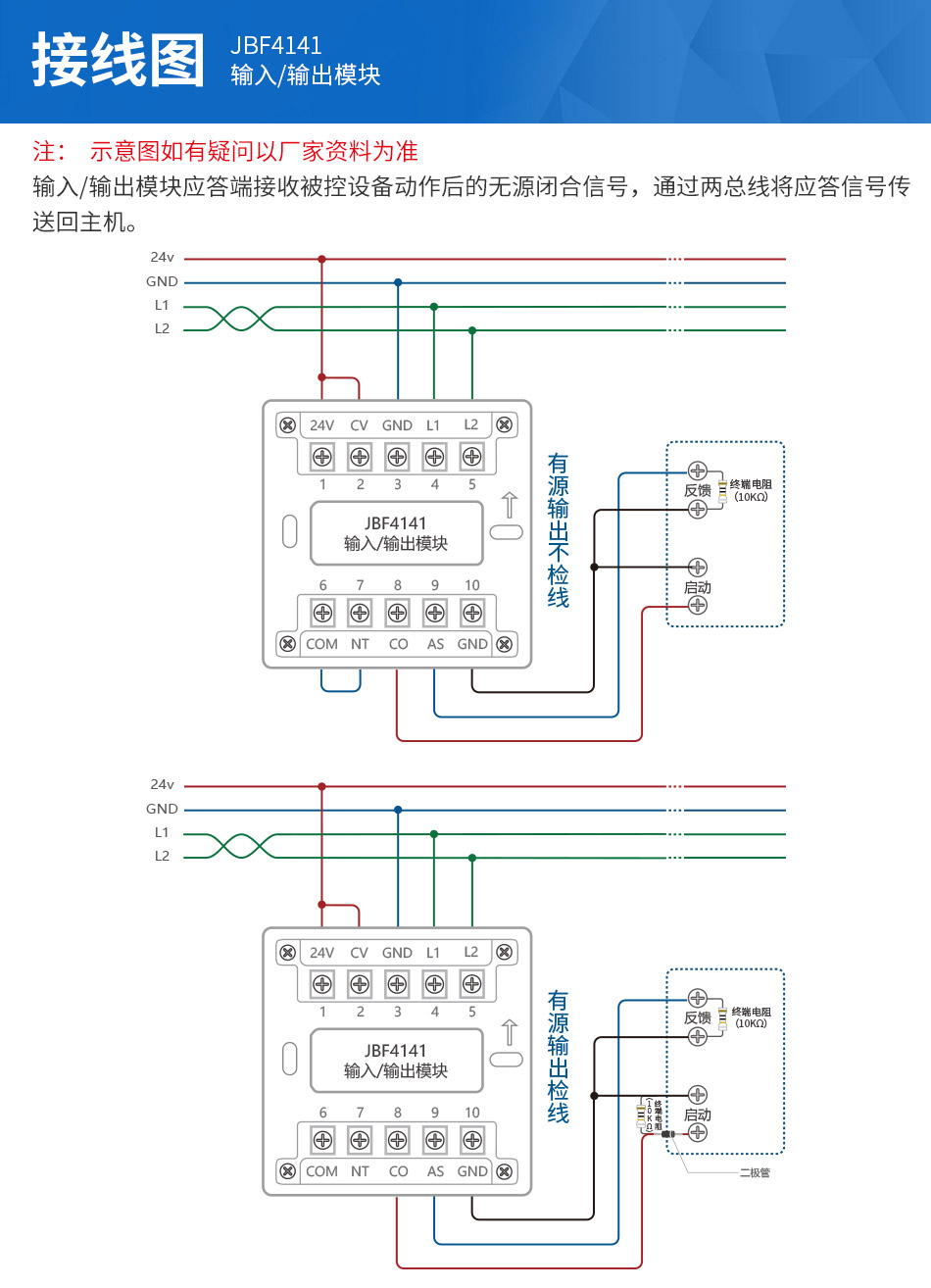

輸入/輸出模塊應答端接收被控設備動作后的無源閉合信號,通過兩總線將應答信號傳送回主機

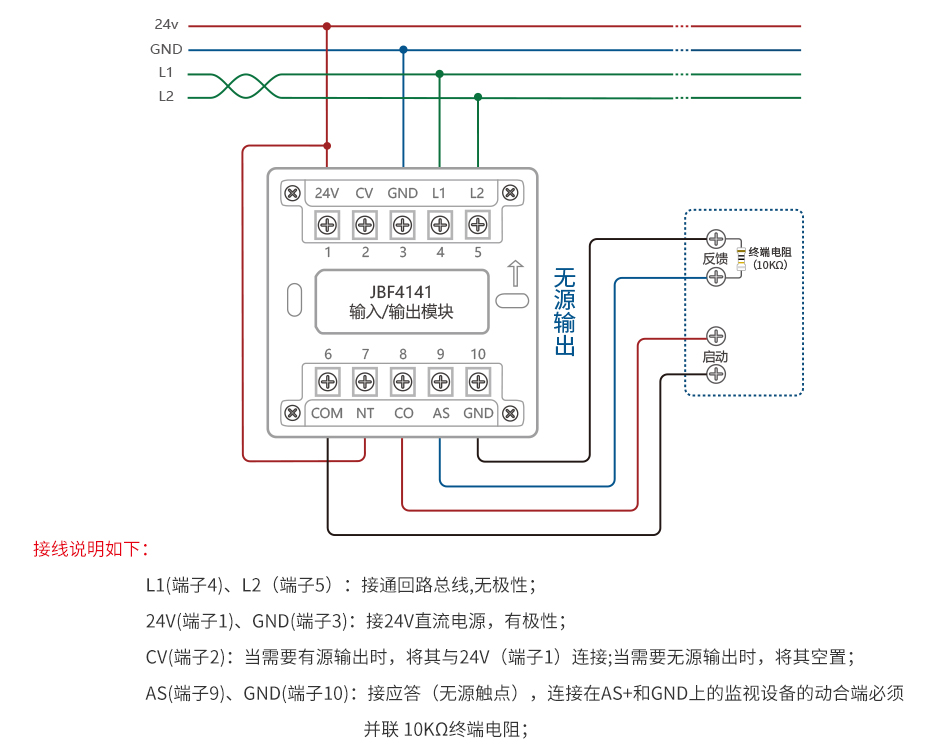

說明:

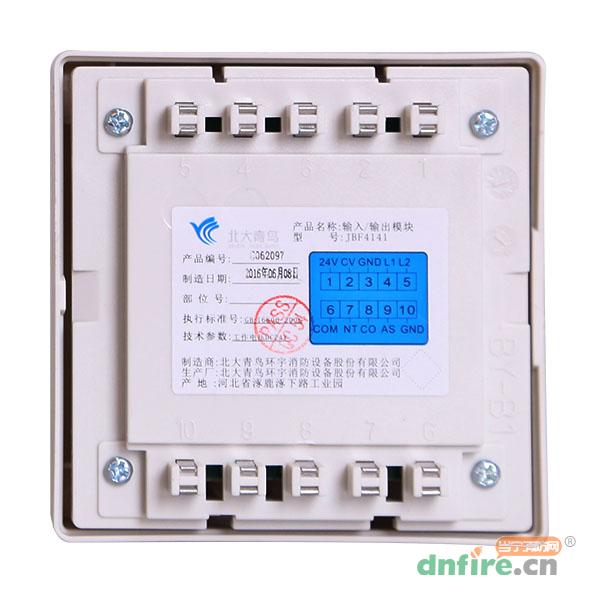

L1(端子4)、L2(端子5):接通信總線,無極性
24V(端子1)、GND(端子3):接24V直接電源,有極性
CV(端子2):當需要有源輸出時,將其與24V(端子1)連接,當需要無源輸出時,將其空置
AS+(端子9)、GND(端子10):接應答(無源觸點),連接在AS+和GND上的監視設備的動合端必須并聯10KΩ終端電阻

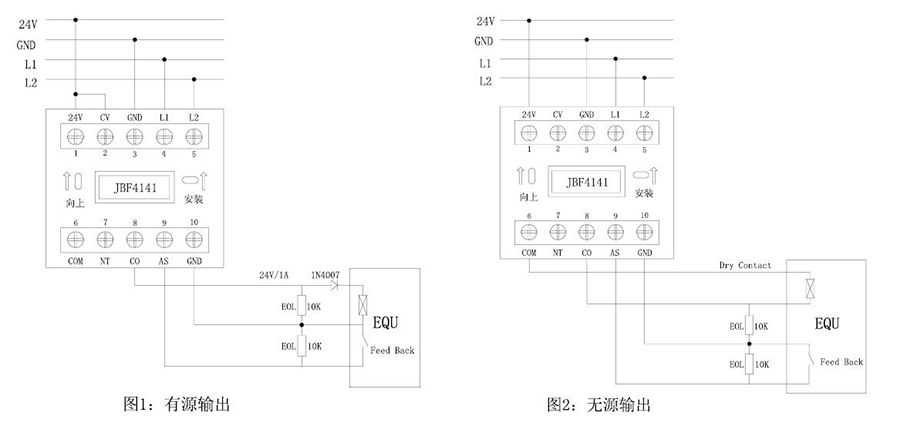

輸出功能:

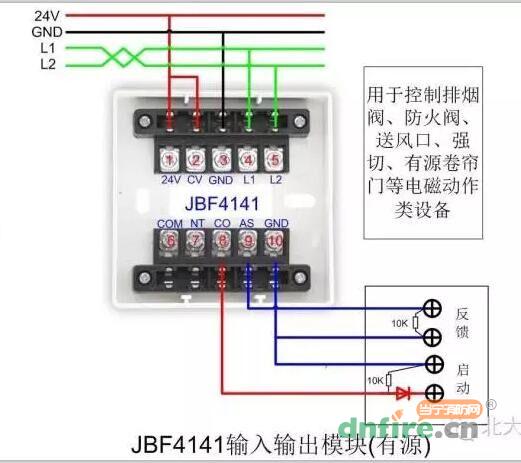

當CV接24V時(模塊啟動后輸出24V),CO(端子8)、GND(端子10)接被控設備

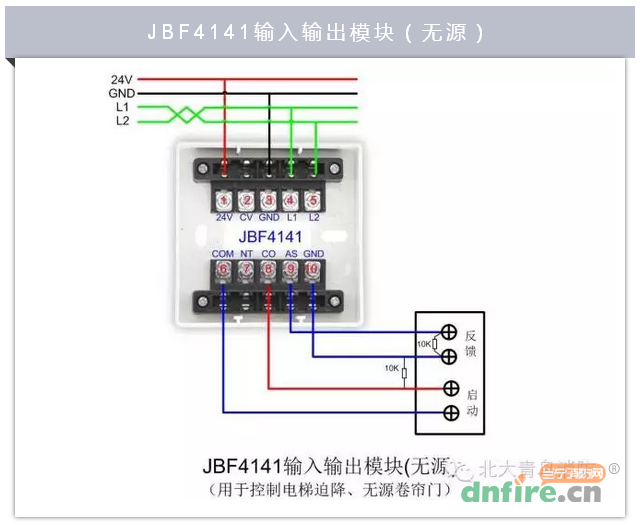

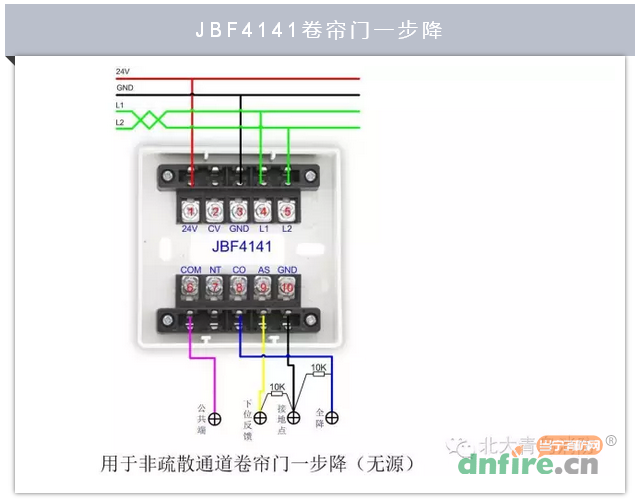

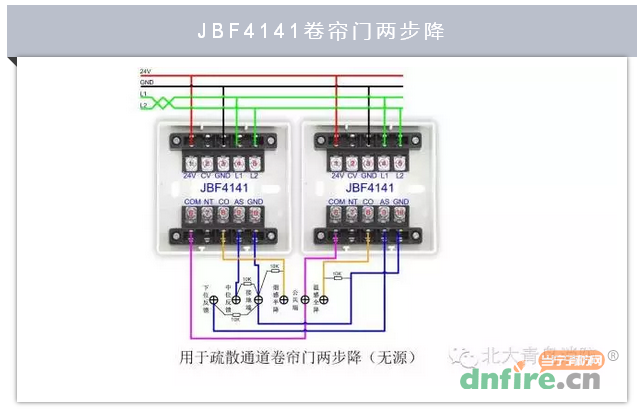

當CV空置時(模塊啟動后輸出干結點),COM(端子6),CO(端子8)接被控設備
CO和GND之間必須并聯10KΩ終端電阻

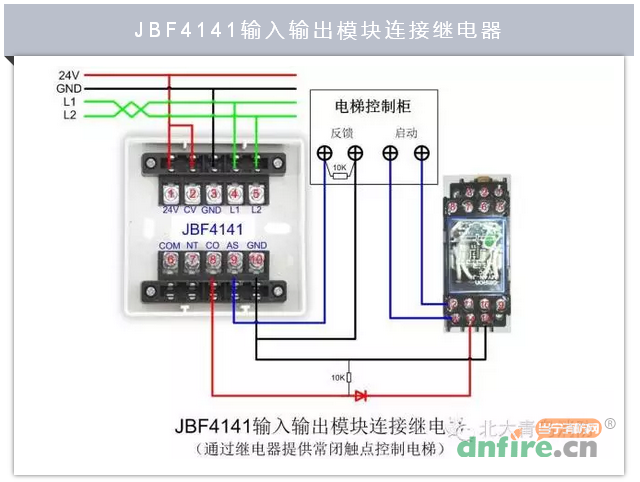

JBF4141輸入/輸出控制模塊如果接入控制強電信號,必須通過增加DC.24V中間繼電器實現
使用中無論是否需要設備應答,都應在信號回答段(端子9、10)AS+、GND并聯10kΩ電阻,否則輸出模塊無法正常工作
