一、LA1711通用傳感器接口模塊概述

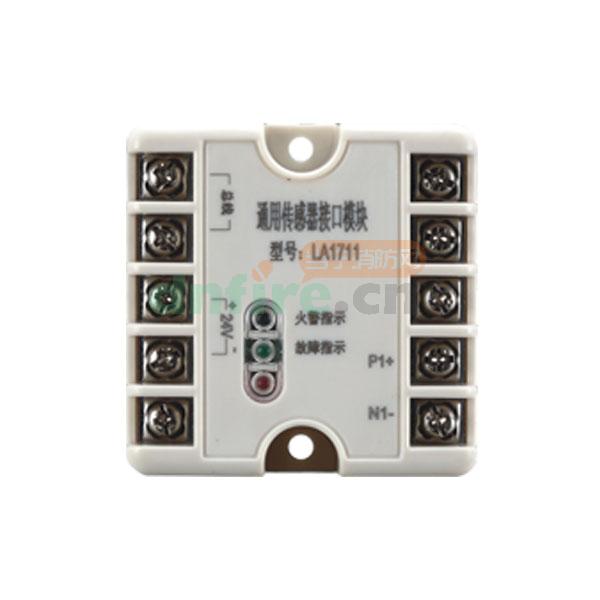

　　LA1711型通用傳感器接口模塊（以下簡稱模塊），用于連接各種標準二線開關量電流型感溫電纜、感煙探測器、感溫探測器及手動報警按鈕等。

　　本產品接線方便牢靠，外形小巧美觀，可自動對所連接的受監測信號輸入線進行監測，并通過指示燈和信號端子給出狀態指示。

二、LA1711通用傳感器接口模塊特點

　　(1)具有線路斷路檢測功能

　　(2)可以直接安裝在預埋盒中

　　(3)對于電流小于100uA的接口，可并聯16只接入該模塊

　　(4)內置產品的ID碼

　　(5)采用軟硬件濾波技術，提高了模塊的抗干擾能力

　　(6)二總線制，無極性

　　(7)PCB板全密封防護工藝

三、LA1711通用傳感器接口模塊技術參數

四、LA1711通用傳感器接口模塊結構特征和工作原理

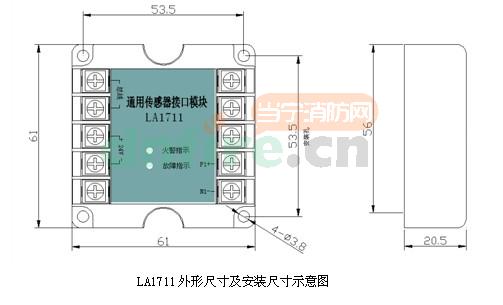

　　(1) 模塊的外形尺寸及安裝尺寸如圖所示

　　(2)工作原理

　　本產品內置功能強大的微處理器，通過在其內部固化的運算程序，監視各種標準二線開關量電流型感溫電纜、感煙探測器、感溫探測器及手動報警按鈕等，當工作電流超過預定電流值時模塊即認為接收到火警信號，經分析確認后模塊進入火警狀態并將報警信息傳給控制器，實現報警。

五、LA1711通用傳感器接口模塊安裝與布線

　　警告：安裝設備之前，請切斷回路的電源。

　　安裝方法

　　模塊可采用布線管明裝或布線管暗裝兩種方式。布線管暗裝時，可將模塊安裝在86H50型標準預埋盒內，再裝上蓋板；布線管明裝時，模塊安裝在端子箱內。如圖所示

SAN1800型輸入輸出模塊

　　(2)接線方法

　　接線方式如圖所示

　　(3)布線要求

　　總線(BUS)采用RVS-2x1.0mm²或1.5mm²線；DC24V電源線采用BV-2x1.5mm²或2.5mm²線,正極為紅色，負極為黑色；輸入線采用RVS-2x1.0mm²或1.5mm²線。穿金屬管（線槽）或阻燃PVC管敷設。

六、LA1711通用傳感器接口模塊使用與操作

　　編碼操作：可利用本公司生產的手持編碼器LA1930進行現場編碼，編碼時將編碼器的兩個夾子分別與總線兩個端子連接，打開手持編碼器電源，輸入要寫入的地址碼（地址碼范圍必須是：1－242，同一回路的地址碼唯一），按下“寫碼”鍵，如果編碼成功，在發送完地址碼后，編碼器的數碼管上將會顯示所發的地址號，如果編碼失敗，編碼器在發送完地址碼后，數碼管上會顯示“FAL”以提示編碼失敗。
具體設置步驟和方法請參見《LA1930手持編碼器使用說明書》。

七、LA1711通用傳感器接口模塊搬運和儲存

　　設備運輸、搬運、儲存均須在包裝狀態下進行，裝卸過程要輕拿輕放，防止碰撞損壞。存儲環境應保持通風、干燥，切忌露天存放。
