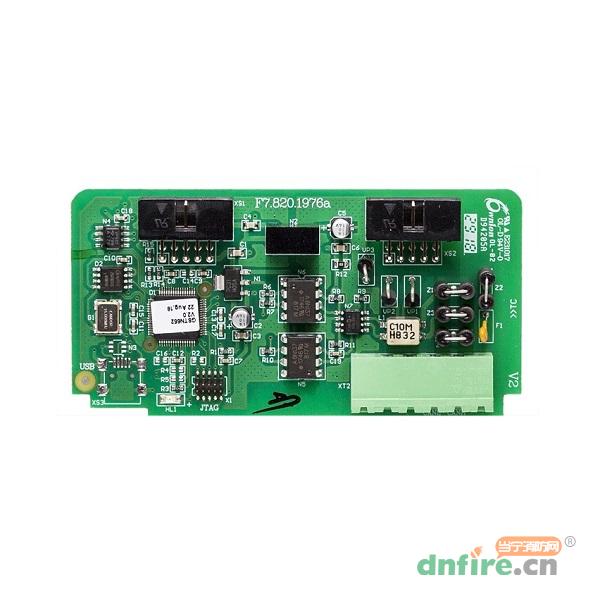

INET-GSTN652聯網卡是GSTN1500系列控制器的可選配板卡。聯網卡提供了一路光電隔離的標準CAN接口,用于實現控制器之間的CAN聯網。該網絡具有傳輸距離遠、傳輸速度快、可靠性高等優勢。CAN聯網方式可實現多達240臺控制器聯網。
(1)每塊聯網卡提供1路光電隔離的CAN接口;
?。?)傳輸介質:截面積≥1.0mm²的屏蔽雙絞線;
?。?)信號傳輸距離<3km;
?。?)板卡安裝方式;
(5)直接插入控制器主機箱通訊母板中,將固定壓條安裝上,并接上CAN內部延長線。
(1)INET-GSTN652聯網卡是最基本的CAN聯網設備。任何拓撲結構的CAN聯網系統中,每臺控制器均需配置1塊聯網卡。
(2)總線末端的控制器上,應在CAN信號端子上連接終端電阻。
