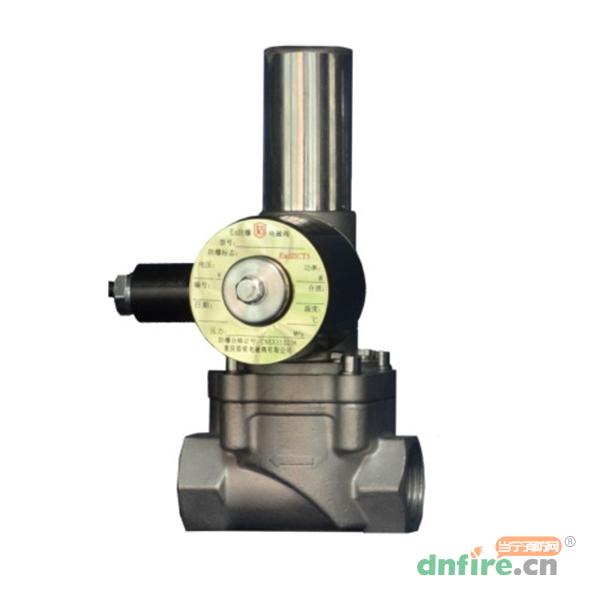

ZCFKQ系列燃?xì)饪焖偾袛嚯姶砰y失電后、迅速關閉;閥再次通電,不會自動打開,必須靠手動拉起閥門,保持打開狀態;節能、線圈保持功耗15W、溫度不超過10℃、可長期通電;密封性好、零泄漏。
型號 | ZCFKQ系列 |
通徑范圍 | DN15~DN200 |
控制方式 | 常開 |
電源電壓 | DC12~110V;AC24~220V |
閥體材質 | 鑄鋼、鋁合金、不銹鋼、黃銅 |
壓力范圍 | 0~2.5MPa |
溫度范圍 | -20℃~100℃ |
截止粘度 | 小于50CSt(大于50時需定制) |
防護性能 | 防水、防塵、防爆 |
接線方式 | 接線座式,引線式,插頭式 |
連接方式 | 螺紋,法蘭 |

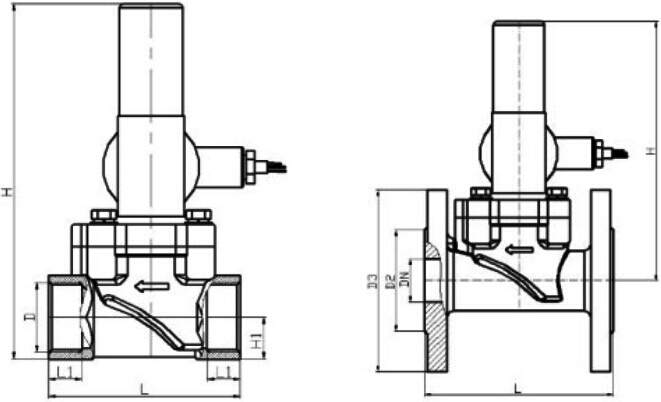

ZCFKQ系列燃?xì)饪焖偾袛嚯姶砰y外形尺寸圖
公稱通徑 | 內螺紋(單位:mm) | 法蘭(單位:mm) | ||||||||
G螺紋 | L | H | 重量KG | L | H | D | K | N-d | 重量KG | |
DN15 | G1/2 | 70 | 185 | 2.8 | 100 | 175 | Φ95 | Φ65 | 4-Φ14 | 4 |
DN20 | G3/4 | 85 | 195 | 3 | 110 | 180 | Φ105 | Φ75 | 4-Φ14 | 4.5 |
DN25 | G1 | 95 | 205 | 3.3 | 125 | 190 | Φ115 | Φ85 | 4-Φ14 | 5.5 |
DN32 | G1+1/4 | 115 | 215 | 4 | 140 | 195 | Φ135 | Φ100 | 4-Φ18 | 6.8 |
DN40 | G1+1/2 | 130 | 225 | 4.8 | 150 | 205 | Φ145 | Φ110 | 4-Φ18 | 7.7 |
DN50 | G2 | 145 | 240 | 5 | 165 | 215 | Φ160 | Φ125 | 4-Φ18 | 9.6 |
DN65 | - | - | - | - | 200 | 275 | Φ180 | Φ145 | 4-Φ18 | 16.6. |
DN80 | - | - | - | - | 240 | 290 | Φ190 | Φ160 | 8-Φ18 | 21.8 |
DN100 | - | - | - | - | 280 | 330 | Φ215 | Φ180 | 8-Φ18 | 31.8 |
DN125 | - | - | - | - | 310 | 330 | Φ245 | Φ210 | 8-Φ18 | 41.8 |
DN150 | - | - | - | - | 460 | 350 | Φ280 | Φ240 | 8-Φ23 | 56.8 |
DN200 | - | - | - | - | 600 | 450 | Φ335 | Φ295 | 12-Φ23 | 91.8 |
當電磁閥需打開時,電磁閥線圈先得電,然后把閥頂部的保護套旋下,用力向外拉起手柄,電磁閥打開,然后將保護套裝在原位保護手柄。
當電磁閥需關閉時,線圈瞬間是失電,電磁閥迅速關閉。
●信號反饋:當打開閥門時,信號公共線和開信號線接通;當閥門關閉時,信號公共線和關信號線接通。
●手動功能:安全閥需要關閉時,旋下手動防護罩,用力按手動柄,閥關閉。
工業爐窯、燃?xì)夤芫W(wǎng)、燃?xì)馓幚韽S、加氣站、燃?xì)庑孤﹫?bào)警系統、消防報警系統等城市或工廠易燃易爆介質切斷;當發現事故隱患時快速切斷,及時制止惡性事故發生。
