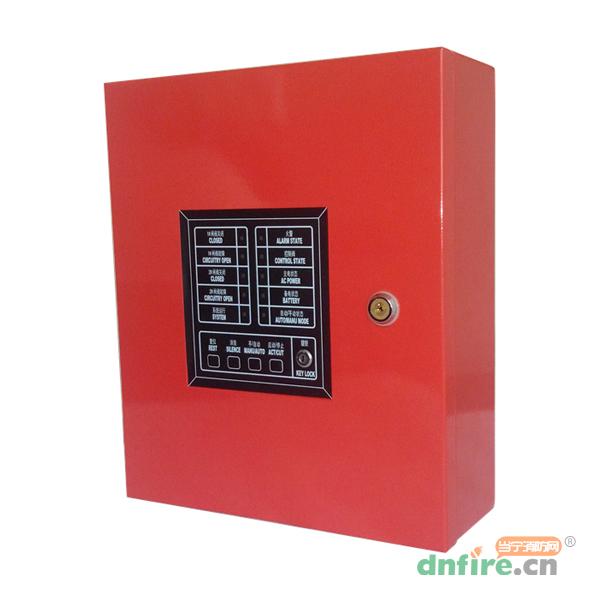

1、BK2100K型雨淋閥就地控制箱是用于開式雨淋水滅火系統中監控閘閥工作狀態，并且在接收到火災報警信號時，對雨淋閥進行就近控制并監測其動作狀態的報警控制裝置。
2、博康BK2100K型就地控制箱，實時偵測兩路閘閥狀態，當閘閥關閉時相應的指示燈點亮，線路斷線時故障燈點亮。當所連接的開關量探測器動作時或外來的火災報警接點信號輸入時，火警燈點亮，控制箱發出聲光報警信號。如果控制箱處于自動狀態，控制箱立即輸出24V打閥信號驅動電磁閥?？刂葡涮幱谑謩?dòng)狀態時，通過控制箱面板上的啟動鍵人為操作啟動電磁閥動作。探測器、電磁閥、閘閥、外來的干接點火警信號、雨淋閥反饋信號與控制箱之間的連線斷路時、主備電有故障時控制箱會發出故障報警信號。
3、BK2100K控制箱有四個繼電器接點輸出：手動/自動轉換、火警、故障、電磁閥反饋信號。該信號可直接連接到多線火災報警控制器，也可通過輸入模塊連接到總線火災報警控制器用來遠程監控。
4、BK2100K控制箱具有消音、復位、手動自動切換、手動啟動/停止、鍵鎖功能。
| 型號 | BK2100K |
| 防護等級 | IP65 |
| 相對濕度 | 5%～95%RH無凝露 |
| 環境溫度 | -20℃～55℃ |
| 工作電源 | 主電AC220V50Hz，備電DC12V/4AH×2 |
| 輸入信號 | 兩路閘閥信號、一路火警信號、一路反饋信號 |
| 火警輸入信號 | 開關量火災探測器(并聯數量≤10只)或外來火警接點信號 |
| 繼電器接點信號 | 一路火警輸出、一路雨淋閥控制輸出、一路反饋信號輸出、一路故障輸出、一路手/自動狀態信號輸出 |
| 觸點容量 | 24V/5A |
| 驅閥輸出信號 | 3A/24VDC |
●適應惡劣環境:防護等級達到IP65，不受污染物、雨水、灑水的影響，可露天、室外使用。
●人性化設計，操作簡潔、直觀。
●系統配置靈活:既可接開關量感煙、感溫探測器，也可接收外部火災報警接點輸入信號。
●通過控制箱上的繼電器輸出，可與其它報警控制器相連，實施遠程監控。
BK2100K雨淋閥就地控制箱適用于發電廠、冶煉廠及化工廠等工業場所的水滅火系統就地控制。
BK2100K雨淋閥就地控制箱外形尺寸圖

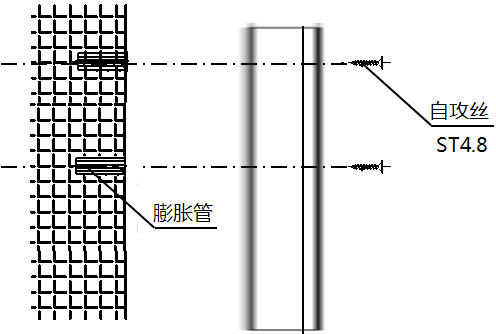

墻壁安裝：用M6膨脹螺栓將雨淋閥就地控制箱固定在墻面上底邊距地1.5米處。
BK2100K雨淋閥就地控制箱安裝圖

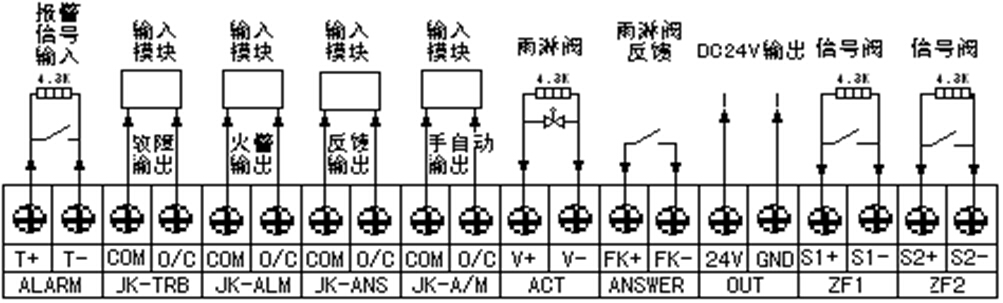

BK2100K雨淋閥就地控制箱系統接線圖
