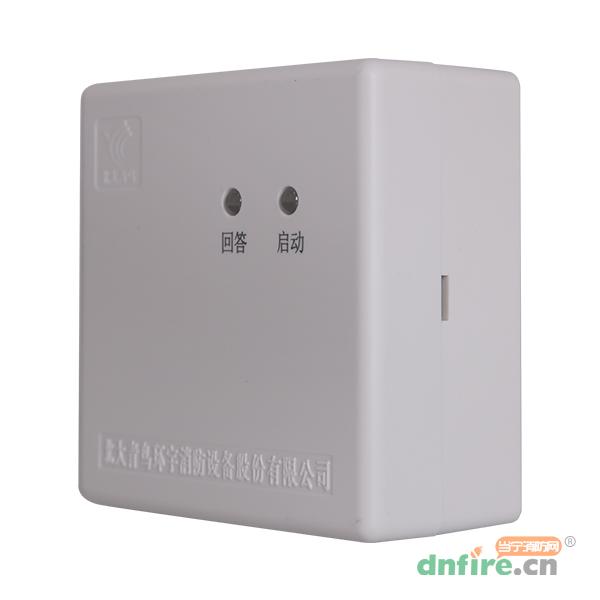

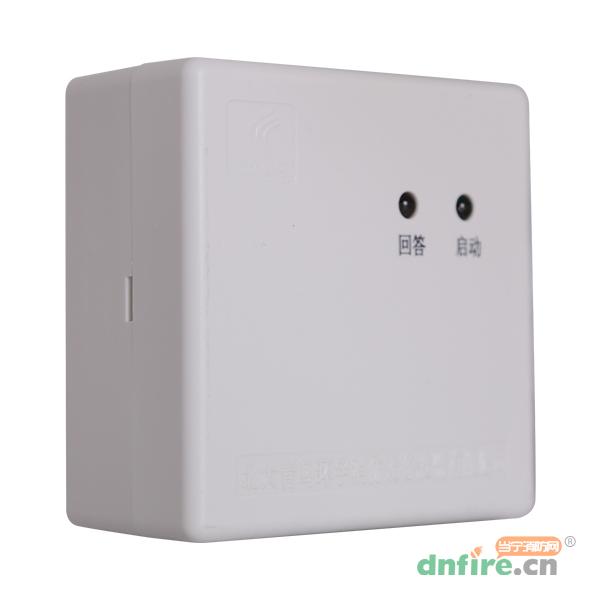

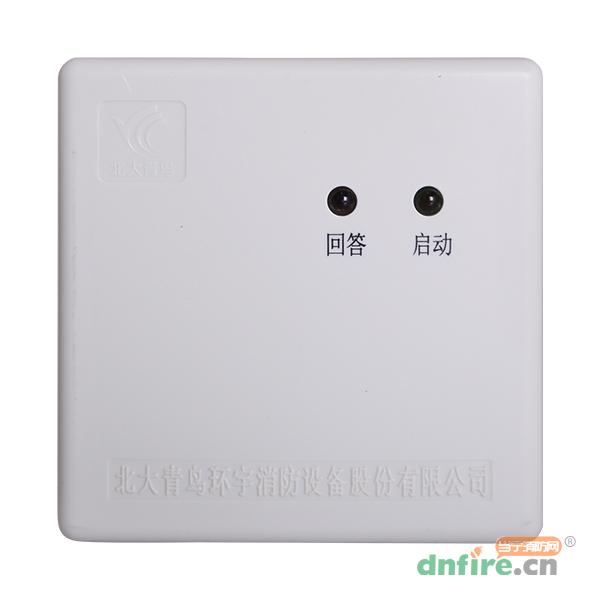

一、JBF-155F多線切換接口盒的簡介

　　JBF-155F多線切換接口盒是非編碼型、用于交直流轉換控制、雙切換、一個回答、具有斷線監測功能。

二、JBF-155F多線切換接口盒功能特點

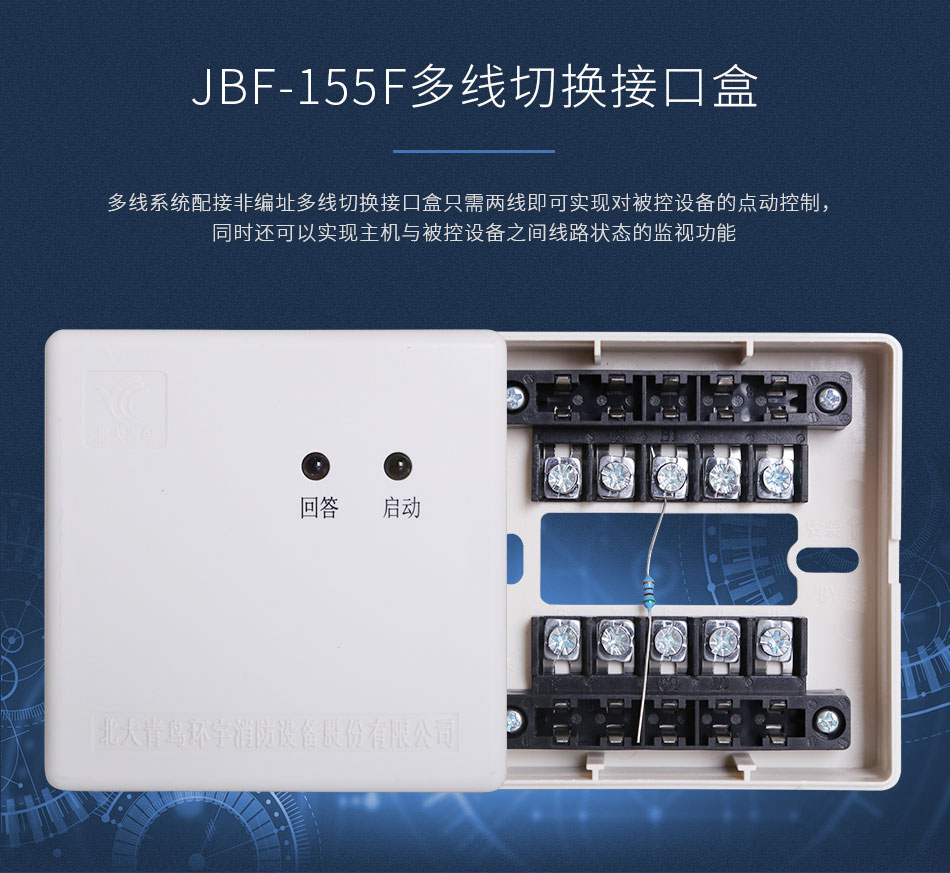

　　多線系統配接非編址多線切換接口盒只需兩線即可實現對被控設備的點動控制，同時還可以實現主機與被控設備之間線路狀態的監視功能；

　　模塊應答信號采用無源閉合信號；

　　模塊終端監視電阻阻值為為1KΩ；

　　為模塊提供DC24V電源后模塊可以實現自保持輸出。

三、JBF-155F多線切換接口盒安裝與接線：

　　配接JB-QB-21S-VFC3010A火災報警控制器多線手動控制盤，可輸出無源、有源信號，具備持續或點動脈沖輸出。

　　模塊使用4條線，2條聯動控制總線，2條24V電源線和主機手動控制盤連接。

　　JBF-155F多線切換接口盒觸點容量為：AC220V/8A。

　　被控多線設備的動作應答采用無源動合觸點方式。

　　模塊終端監視電阻阻值為1千歐。

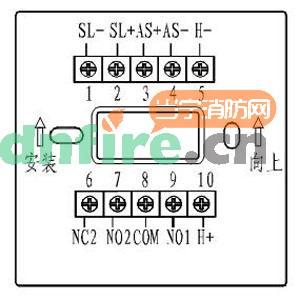

　　SL+、SL－控制專線端子（連接時注意極性）。

　　AS+、AS－設備反饋端子，接收無源動合信號，終端電阻為1KΩ。

　　COM、NO1（端子8、9）啟動輸出動合端子，觸點容量為AC220V/8A。

　　NC2、NO2、COM（端子6、7、8）停止輸出動合端子，觸點容量為AC220V/8A。

　　H+、H－（端子10、5）DC24V端子，該端子連接DC24V電源后，模塊在啟動或停止命令發出時可提供自保持觸點輸出信號，如果該端子不連接DC24V電源，模塊在啟動或停止命令發出時可提供點動觸點輸出信號。

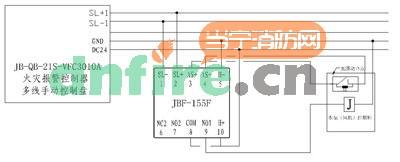

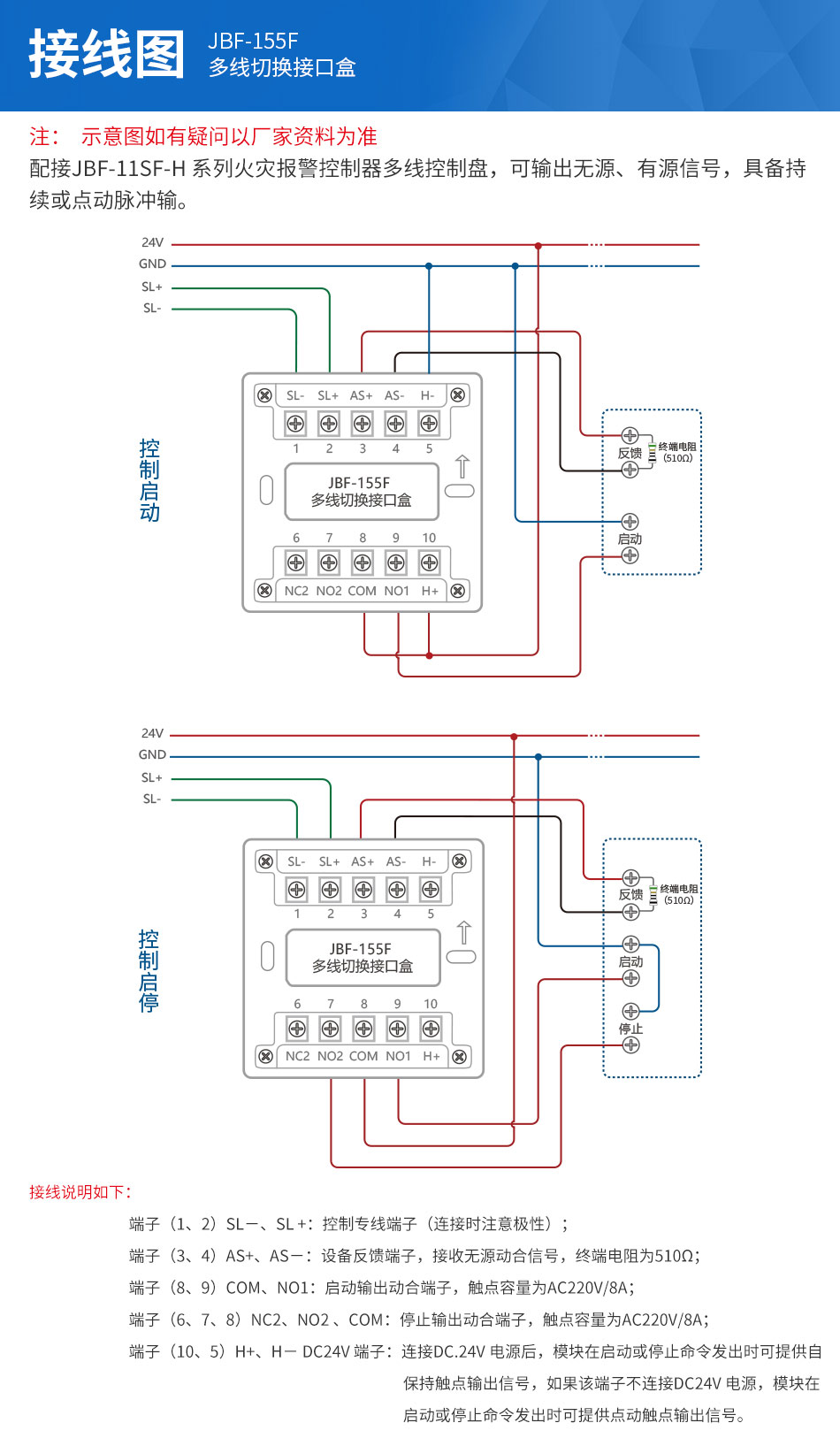

　　接線圖例（持續輸出時）：
