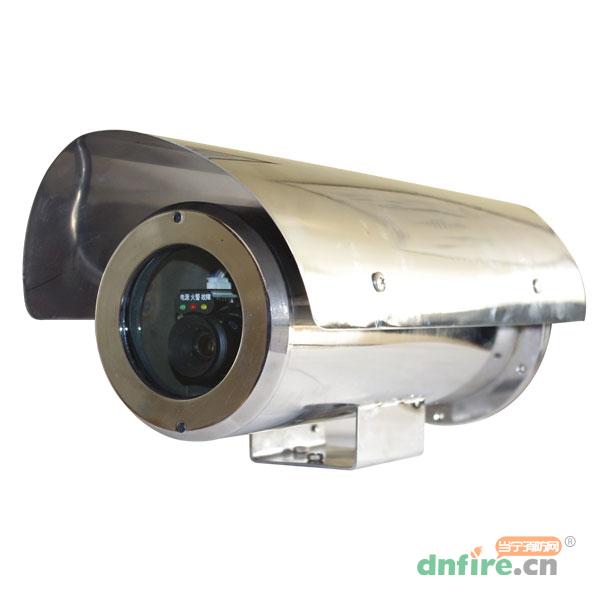

IFE-D01(Ex)圖像型火災探測器是系統的前端設備,負責采集被保護現場的視頻信號。并通過視頻線將采集到的視頻信號輸入系統主機。產品外觀尺寸如圖1所示。
圖1
IFE-D01圖像型火災探測器規格
規格 | 參數 |
焦距 | 6mm |
視角 | W42o×H32 o |
最大工作距離 | 60m |
輸出 | BNC接口標準模擬視頻信號 |
電壓 | DC 12V |
功耗 | ≤5W |
尺寸L×W×H | 444×142×136 mm |
重量 | 2kg |

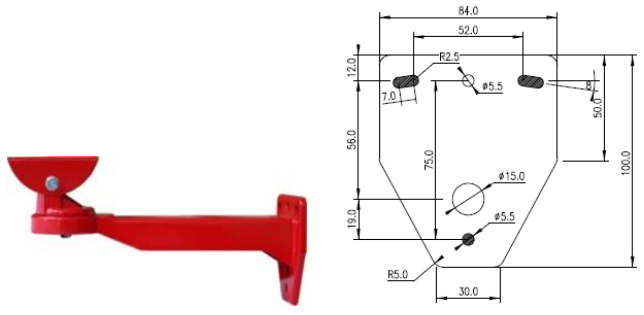

IFE-D01圖像型火災探測器采用壁裝的方式安裝于支架上。支架外觀及安裝尺寸如圖2所示。
圖2 支架外觀圖及安裝尺寸圖(圖中陰影部分為安裝孔)
產品接線分為兩組:
電源線:由探測器控制箱的電源輸出接入探測器的電源輸入端,電源為DC12V,請注意電源極性。
視頻線:由探測器視頻輸出端子接線至探測器主機,兩端均采用BNC接頭。
電源線和視頻線計入探測器內部時均需通過防水緊固螺絲。
