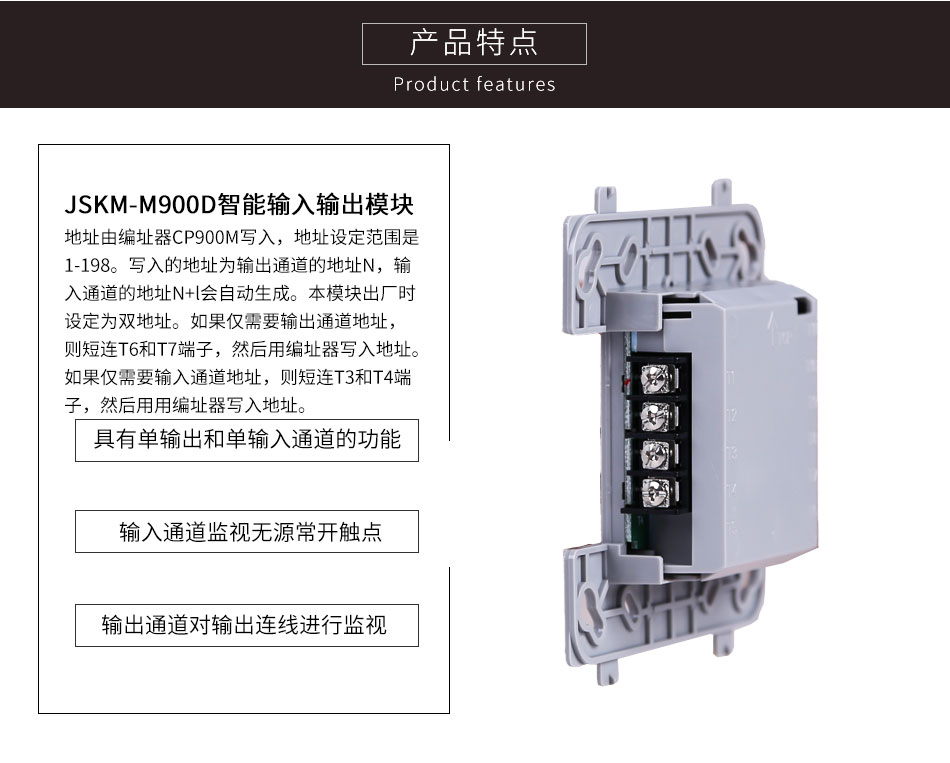

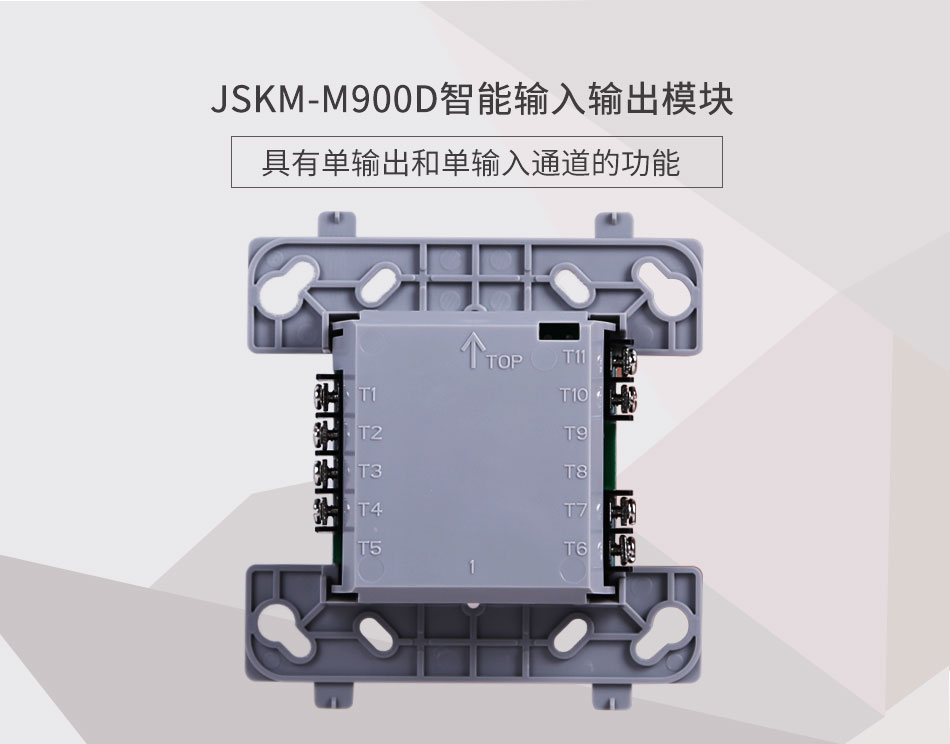

JSKM-M900D模塊具有單輸出和單輸入通道的功能。其上的兩個獨立的LED指示燈可通過控制器發命令碼顯示滅、閃亮或恒亮狀態。
輸入通道監視無源常開觸點并將其狀態反饋給控制器。輸出通道輸出一組常開觸點,并對輸出連線和外部輸入電源進行監視。
此模塊地址由編址器CP900M寫入,地址設定范圍是1-198。寫入的地址為輸出通道的地址N,輸入通道的地址N+l會自動生成。本模塊出廠時設定為雙地址。
如果僅需要輸出通道地址,則短連T6和T7端子,然后用編址器寫入地址。
如果僅需要輸入通道地址,則短連T3和T4端子,然后用用編址器寫入地址。

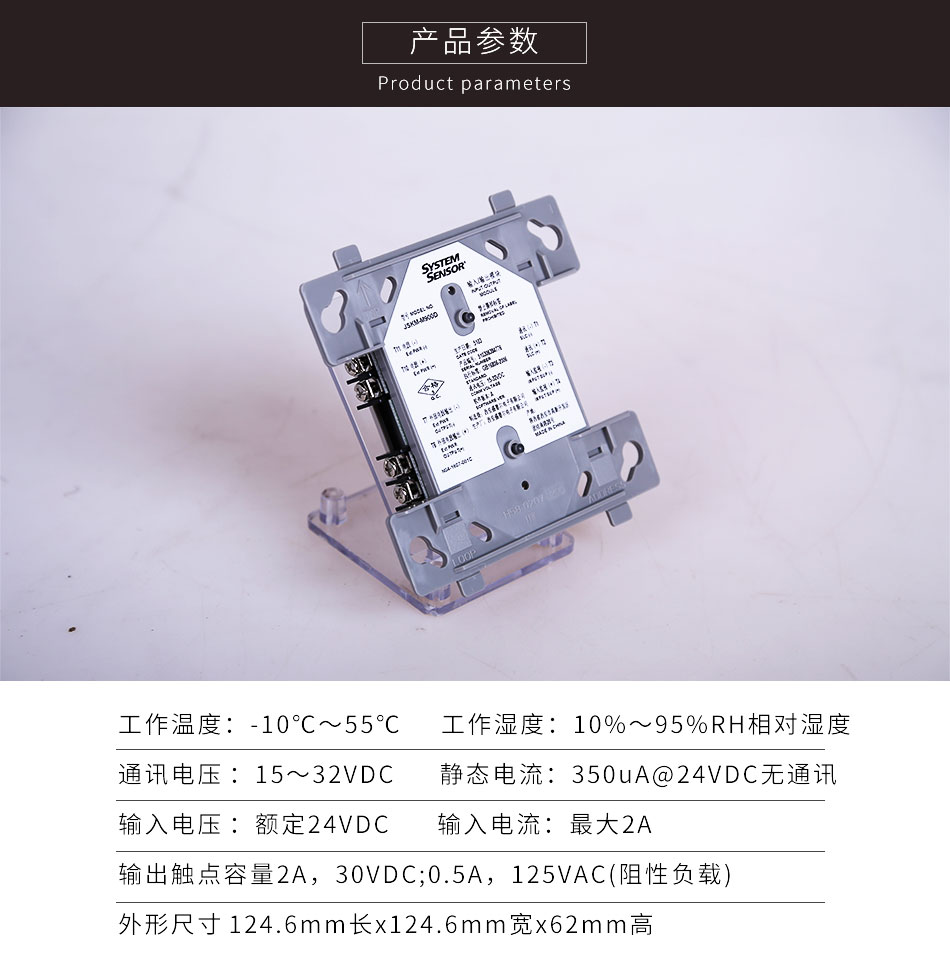

型號 | JSKM-M900D |
工作溫度范圍 | -10℃~55℃ |
工作濕度范圍 | 10%~95%RH相對濕度,無凝結 |
通訊電壓范圍 | 15~32VDC |
靜態電流 | 350uA@24VDC無通訊 |
外部電源輸入電壓 | 額定24VDC |
外部電源輸入電流 | 最大2A |
輸出觸點容量 | 2A,30VDC;0.5A125VAC(阻性負載) |

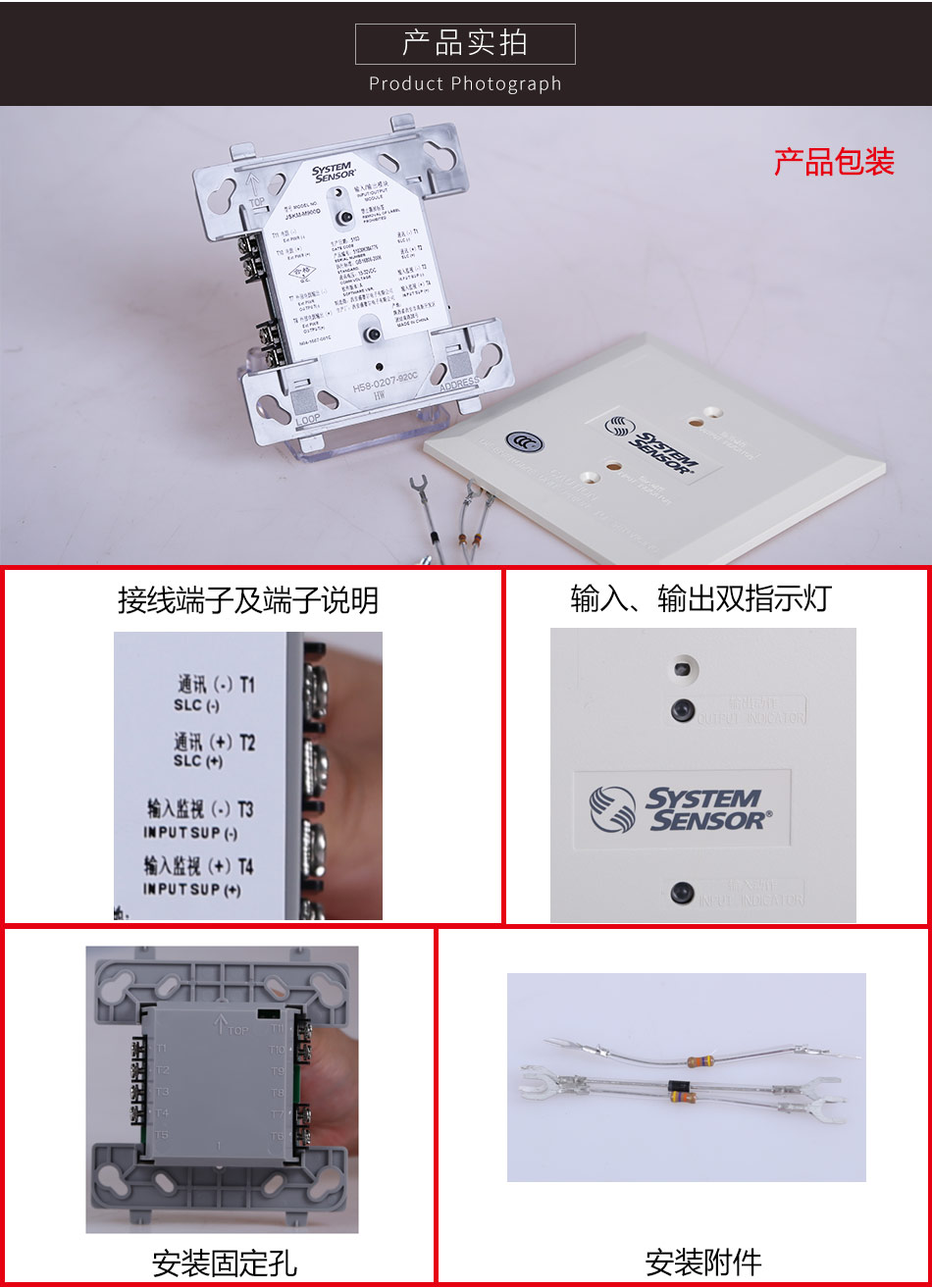

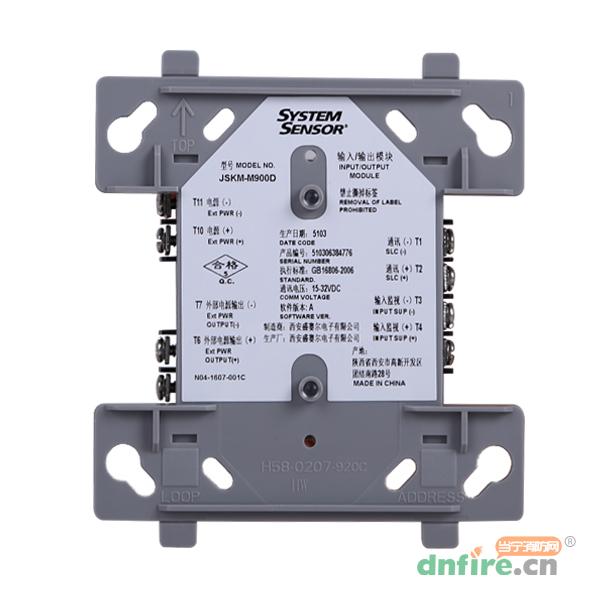

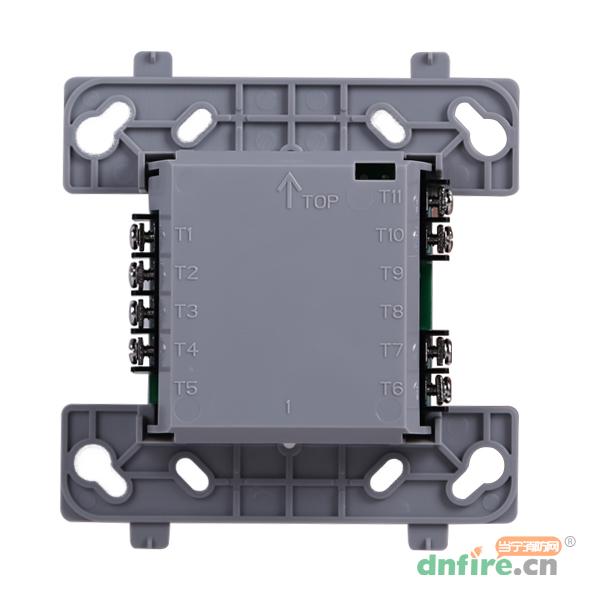

接線端子說明 | Tl通訊總線負:T2通訊總線正 T3輸入模塊監視負;T4輸入模塊監視正 T6外部電源輸出正;T7外部電源輸出負 Tl0外部電源輸入正;Tll外部電源輸入負 |
外形尺寸 | 124.6mm長x124.6mm寬x62mm高 |
重量 | 170g |
執行標準 | GB16806-2006 |
