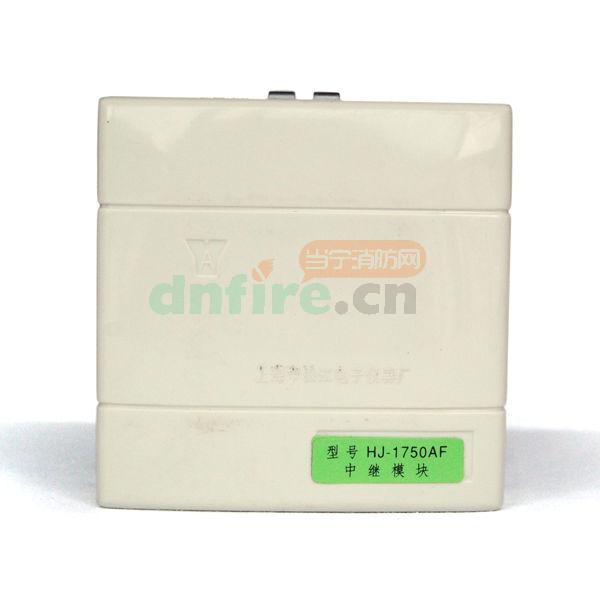

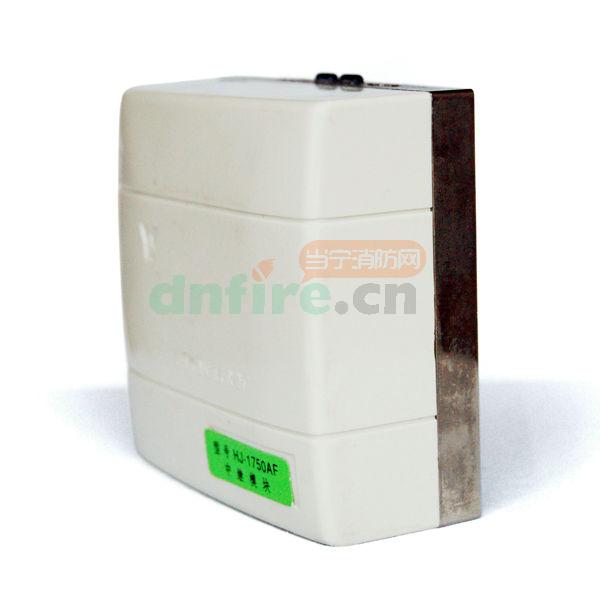

HJ-1750AF型中繼模塊和終端盒用于配接定溫電纜,構成一個報警點,最大允許接入定溫電纜長度200m,當火災發生時,定溫電纜探測到一定溫度后,就會通過HJ-1750AF型中繼模塊輸出的動作信號通過信號二總線送入火災報警控制器;產生動作報警信號,并可通過火災報警控制器來聯動其它相關設備動作。
本模塊可采用電子編碼器完成編碼設置。當模塊本身出現故障時,控制器將產生報警并可將故障模塊的相關信息顯示出來。
1.二總線制;有極性
2.監控電流<350μA
3.動作電流<20mA
4.線制:與控制器的信號二總線連接
5.使用環境:溫度:-10℃~+55℃ 相對濕度≤95%,不結露
6.外殼防護等級:IP30
7.外形尺寸:86mm×86mm×39.5mm(30)

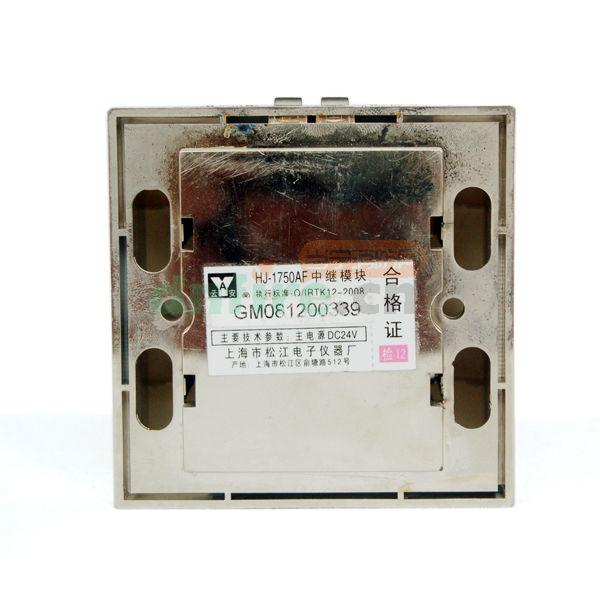

本模塊的外形及結構與HJ-1751中繼模塊相同,安裝方法也相同,其對外端子示意如圖1:
圖1
其中:
S+、S-:與控制器信號二總線連接的端子
A B:與定溫電纜連接,再與終端盒A,B進行連接;
布線要求:信號總線S+、S-采用阻燃RVS型雙絞線,截面積≥1.0mm2;無源采用阻燃BV線,截面積≥1.0mm2。
