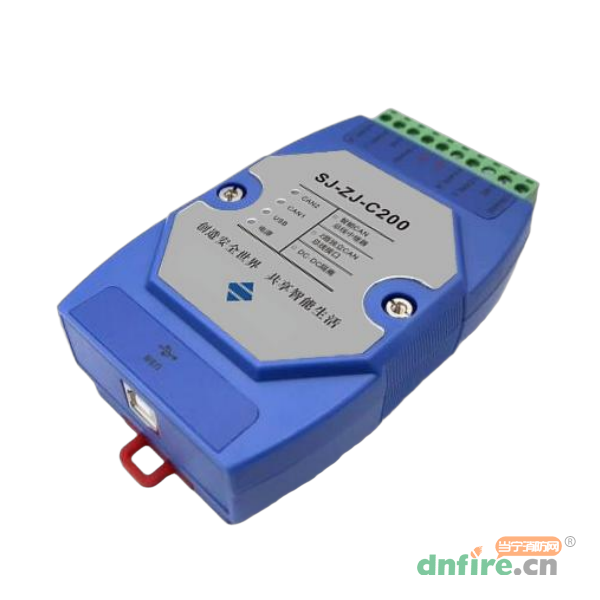

SJ-ZJ-C200協議型CAN總線隔離中繼器具有兩路相互隔離的CAN通道，每個CAN接口采用金升陽電源模塊和信號隔離芯片實現2500VDC電氣隔離，電源輸入防反接設計，支持DC6.5~36V輸入；具有優秀的EMC性能，可靠性測試項目：ESD接觸放電8KV、浪涌±1KV、脈沖群±2KV，工業四級，符合CE-EMC、IEC/EN61000-4-2/4/5標準；符合礦用本質安全設計規范。

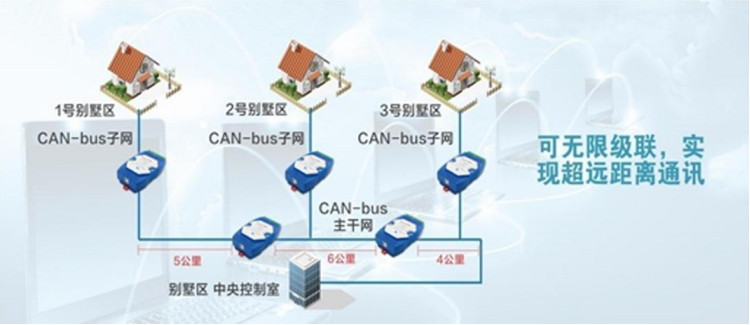

SJ-ZJ-C200協議型CAN總線隔離中繼器同時具有隔離和中繼功能，能實現隔離干擾、不同速率的CAN網絡互聯、延長通信距離、ID過濾降低總線負荷、CAN網絡中繼擴容等功能。

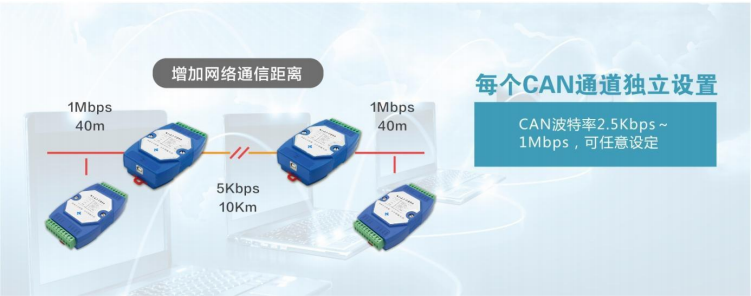

(1)CAN波特率支持2.5Kbps～1Mbps,每路單獨任意設定或選常用波特率；
(2)符合CAN 2.0A/2.0B規范，符合ISO/DIS 11898-1/2/3標準；
(3)最高幀流量高達7000幀/s；
(4)兩路相互隔離的CAN通道，每路CAN接口的電氣隔離高達2500VDC；
(5)CAN幀緩沖區高達1095幀，轉發延時低至100us；
(6)通過USB接口和配套上位機軟件快捷配置參數；
(7)CAN濾波功能強大，支持20個組合的列表或屏蔽模式的ID過濾；
(8)內置120Ω終端電阻，跳線帽短接啟用；
(9)電源輸入防反接設計，工作電壓6.5~36VDC，工作電流最大100mA/12V；
(10)工作溫度：-40℃~+85℃；
(11)接口防浪涌、防脈沖群、ESD保護設計；
(12)符合礦用本質安全設計規范。
| 產品型號 | SJ-ZJ-C200 |
| 供電方式 | DC 6.5~36V，Open10 接線端子，防反接設計 |
| 配置接口 | 便捷 USB 接口配置，即插即用，自動識別，無需安裝驅動，配置時無需外接電源 |
| CAN 接口方式 | Open10 接線端子 |
| CAN 通道數 | 2 路相互隔離的 CAN 通道 |
| CAN 波特率 | 支持 2.5Kbps~1Mbps，可選常用波特率或自定義任意波特率， 每路通道獨立設置參數 |
| 最高幀流量 | 7000 幀/s（1M 波特率、標準幀、8 字節數據） |
| 幀緩沖區及轉發延時 | 1095 幀，﹤100us |
| ID 過濾 | 支持 20 個組合的列表或屏蔽模式的 ID 過濾 |
| CAN 隔離 | 2500V DC 電氣隔離，每路 CAN 通道獨立隔離 |
| CAN 標準 | 符合 CAN 2.0A/2.0B 規范，并符合 ISO/DIS 11898-1/2/3 標準 |
| 終端電阻 | 內置 120Ω終端電阻，短接啟用 |
| 應用軟件 | LCANTest for windows |
| 配置軟件 | SJ-ZJ-200_300 配置工具.exe for windows |
| EMC | ESD 接觸放電 8KV、浪涌±1KV、脈沖群±2KV |
| 安規 | 符合 CE-EMC、IEC/EN61000-4-2/4/5 標準、符合礦用本質安全設計規范 |
| 功耗 | 工作電流最大 100mA/12V（無數據收發，65mA/12V） |
| 工作溫度 | -40℃~+85℃ |
| 材質 | ABS 工程塑料 |
| 外形尺寸 | 120mm×72mm×34mm |
| 安裝方式 | 35mm 導軌安裝，可選定位孔或壁掛安裝底座 |
