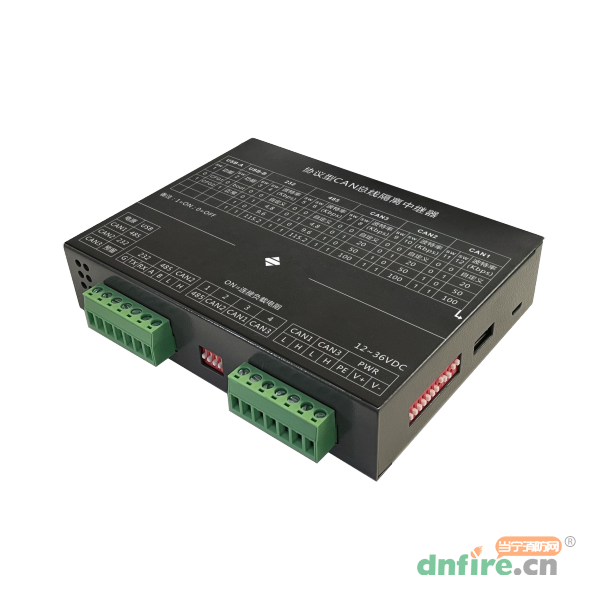

SJ-ZJ-C310協議型CAN總線隔離中繼器具有三路相互隔離的CAN通道,每個電源模塊和信號隔離芯片實現3KV rms隔離,具有優秀的EMC性能,可實現隔離干擾、延長通信距離、支持自動路由等功能,實現不同通信波特率的CAN網絡互連。

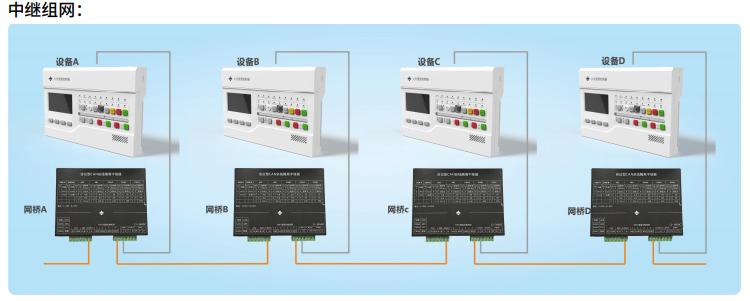

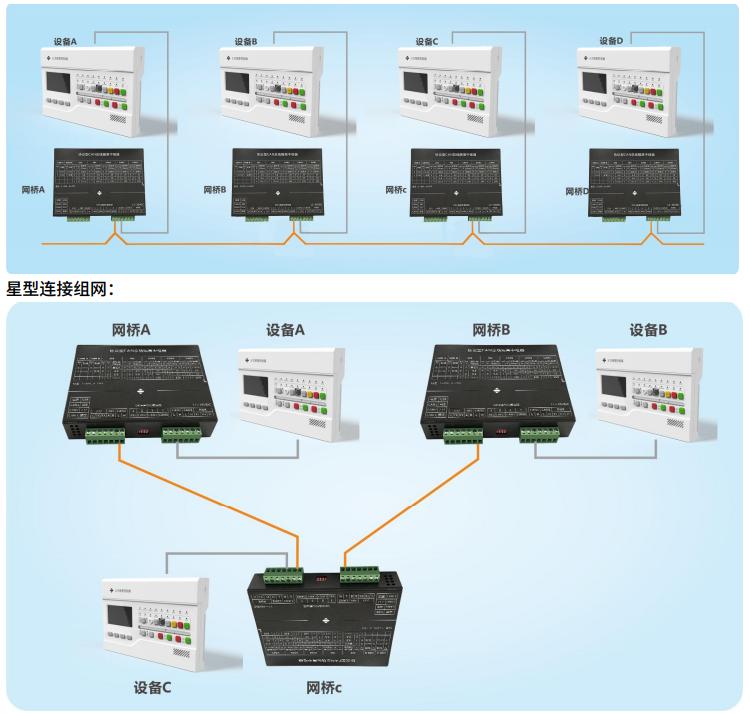

協議型CAN總線隔離中繼器主要有三種典型的應用場景:菊花鏈組網、星型連接組網和中繼組網。
產品型號 | SJ-ZJ-C310 |
工作方式 | DC 12~36V,無極性防反接設計 |
工作電流 | 工作電流最大 65mA/24V(經典) |
通道數 | 3 路相互隔離的 CAN 通道 |

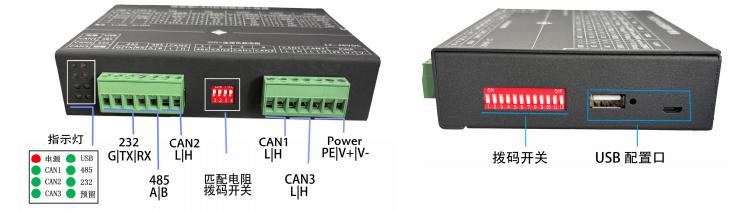

指示燈 | 雙色指示燈,便于指示實時狀態,電源,通信,故障指示 |
配置接口 | 便捷 USB 接口配置,即插即用,自動識別,無需安裝驅動,配置時無需外接電源 |
CAN 波特率 | 支持 20Kbps、50Kbps、100Kbps 三檔波特率撥碼開關切換 USB 接口波特率設置 5Kbps~1Mbps 可配置,每路波特率單獨可設 |
最高幀流量 | 7000 幀/s(1M 波特率、標準幀、8 字節數據) |
幀緩沖區及轉發延時 | 1000 幀,﹤1ms |
路由功能 | 支持 CAN 自動學習路由功能 |
CAN 隔離 | 3KV DC 電氣隔離,每路 CAN 通道獨立隔離 |
終端電阻 | 內置 120 歐姆終端電阻,可通過外部撥碼開關進行選通 |
配置軟件 | CanRepeatorTool for windows |
EMC 性能 | ESD 空氣 8KV,接觸放電 6KV、浪涌 ±2KV、脈沖群±2KV |
使用環境 | 工作溫度:‐10℃?55℃ 相對濕度:≤95%(40℃±2℃ 無凝露) |
執行標準 | 符合 CAN 2.0A/2.0B 規范,并符合 GB/T 17626.2/3/4/5/6 標準 |
外形尺寸 | 141×106×31.5(mm) |
安裝方式 | 可選 35mm 導軌安裝或壁掛安裝 |
