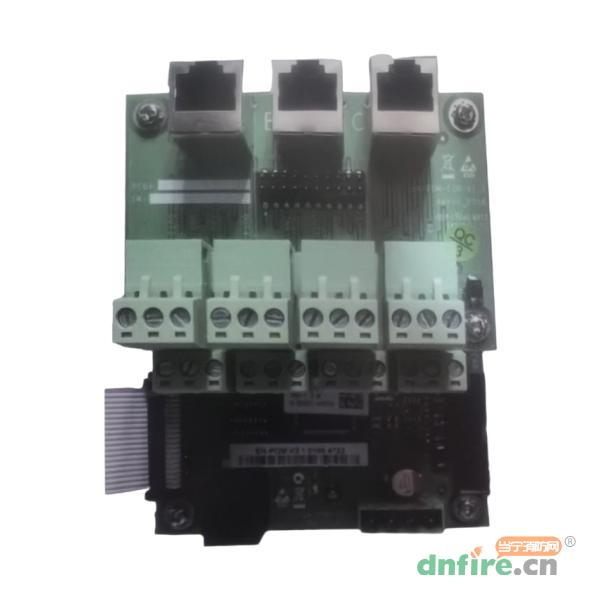

控制器采用多線控制電路卡提供對關鍵設備的直接控制和監視。使用多線控制電路卡可以在控制器失去功能的情況下仍然保證對關鍵設備的啟動控制和反饋監視。每臺控制器配接8塊多線控制電路卡,對8×8個輸出設備進行手動直接控制操作和監視。
一個多線控制電路卡提供8路互相獨立的多線制輸出,每一路輸出通道提供1個手動開關,用于控制1路24V控制輸出,另外還為每路控制輸出提供2個LED燈作為狀態顯示。多線控制電路卡自動對8個手控通道的狀態進行檢測并顯示出設備狀態,確保設備處于可操作狀態。
注意:多線控制電路卡必須和多線控制面板配合使用。每塊多線控制面板連接2塊多線控制電路卡。用戶直接在多線控制面板上進行操作。
