J-SAP-M-C62手動火災報警按鈕主要配合智能二總線控制器使用。當人工確認發生火情后，按下此按鈕，即可向火災報警控制器發出報警信號，火災報警控制器接收到報警信號，將顯示出按鈕的編碼地址及設備狀態。正常運行時紅色指示燈閃亮，火警時紅色火警指示燈常亮。手報支持電子編碼方式，同時內置消防電話插孔，并設電話指示燈，方便工程應用。
全電子編碼，可通過編碼器現場改寫。
采用一體式結構設計，安裝、調試、維護簡單方便。
自帶兩線制消防電話插孔，更加適合工程使用。
重復使用型塑料按片，啟動后可用專用工具人工手動復位。
手報提供無源輸出觸點，可通過中間繼電器直接控制外部設備。
手報上的按片在按下后可用專用工具復位，不會破碎，可重復使用。
| 型號 | J-SAP-M-C62 |
| 名稱 | 手動火災報警按鈕 |
| 品牌 | 三江 |
| 工作方式 | 無極性二線制 |
| 工作電壓 | 總線 24V |
| 監視狀態 | ＜300uA |
| 動作狀態 | ＜2mA |
| 輸出觸點 | 容量 0.1A/30VDC，常開觸點 |
| 編碼方式 | 通過編碼器單獨編碼，地址范圍 1～324 任選 |
| 電話插孔 | 兩線制消防電話插孔（配接標準Ф6.3 單聲道音頻插頭） |
| 啟動零件 | 重復使用型塑料按片，啟動后可用專用工具人工手動復位 |
| 啟動方式 | 人工按下按片 |
| 指示燈 |
紅色火警指示燈，巡檢時火警指示燈閃亮，報警時火警指示燈常亮； 電話指示燈，正確接入正常工作的消防電話系統時閃亮，否則不亮。 |
| 使用環境溫度 | 室內，-10℃～＋55℃ |
| 相對濕度 | ≤95%(40℃±2℃無凝露) |
| 重量 | 約 87g |
| 尺寸 | 90mm×90mm×29mm |
| 執行標準 | GB 19880-2005 |

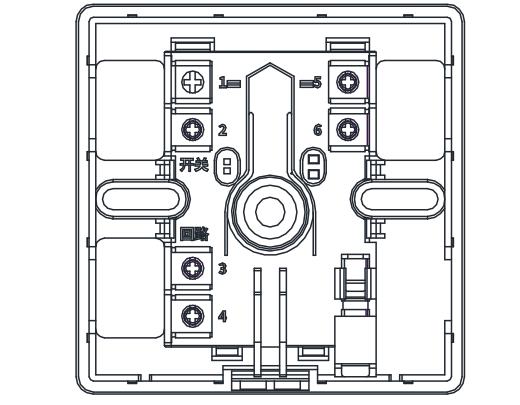

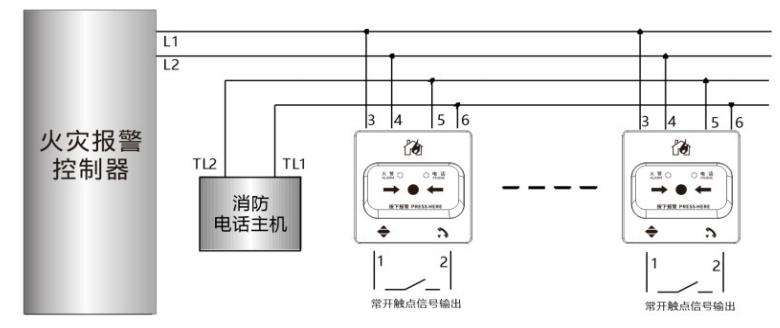

| 1 | 常開觸點 CON2（動作時與 2 端閉合） | 2 | 常開觸點 CON1（動作時與1 端閉合） |
| 3 | 信號端（L1） | 4 | 信號端（L2） |
| 5 | 消防電話線接線端(TL2) | 6 | 消防電話線接線端(TL1) |
報警：當人工確認有火警時，按下手報面板上的按片，手報報警，同時常開觸點1端、2端閉合。手報報警后，火警指示燈將常亮。

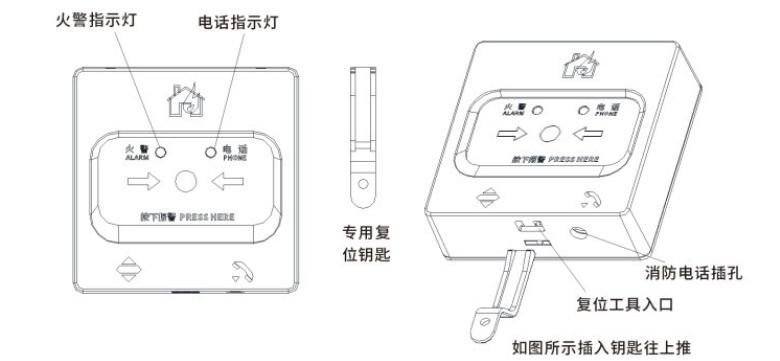

恢復：將解鎖鑰匙從外殼復位孔插入，復位鑰匙往上推到底后拔出，按片恢復原狀。復位火災報警主機，手報恢復到正常監視工作狀態。
消防電話：如圖將手持消防電話插頭插入消防電話插孔中，消防電話即可通訊。
