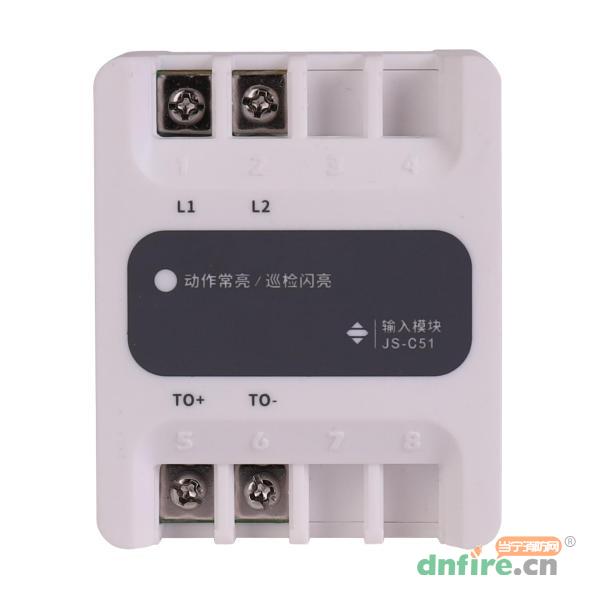

JS-C51型輸入模塊為一體化模塊，與C系列控制器配套使用，并根據現場需要可監視無源常開或常閉狀態信號設備，如水流指示器、壓力開關等。這些設備動作后，輸出的動作信號由JS-C51模塊通過信號總線傳送給控制器，產生報警。
無極性二線制
電子編碼器編碼
輸入具有檢線功能
可以接入各種無源常開開關量設備(如水流指示器、壓力開關等)
巡檢狀態工作指示燈約12秒閃爍一次，動作狀態指示燈常亮
| 型號 | JS-C51 |
| 名稱 | 輸入模塊 |
| 品牌 | 三江 |
| 工作方式 | 無極性二線制 |
| 靜態電流 | ＜0.5mA |
| 動作電流 | ＜2mA |
| 終端電阻 | 47KΩ電阻 |
| 編碼方式 | 通過編碼器可現場編碼，地址編碼1～324任選 |
| 工作指示 | 巡檢狀態指示燈約12秒閃爍一次；動作狀態指示燈常亮 |
| 使用環境溫度 | -10℃～+50℃ |
| 相對濕度 | ≤95%（40℃±2℃無凝露） |
| 重量 | 約45g |
| 外形尺寸 | (長×寬×高)67mm×55mm×33mm |
| 執行標準 | GB 16806-2006 |
模塊的工作模式可根據現場不同的應用場景通過編碼器進行設置，工作模式設置時，需將編碼器編碼端與L1、L2一一對應連接(不分極性)，編碼器切換至“模塊設置”模式，然后輸入下表中相對應的工作模式代碼，再按“OK”鍵進行模式設置。
| 輸入模式 | 模式代碼 | 外加負載電阻 |
| 輸入常開檢線---標準模式 | 01 | 輸入端加 1 個 47kΩ電阻 |
| 輸入常閉檢線---標準模式 | 02 | 輸入端加 1 個 47kΩ電阻 |
| 輸入常開檢線---(產測模式) | 03（出廠默認） | 無 |
| 輸入常閉檢線---(產測模式) | 04 | 輸入端加 1 個 47kΩ電阻 |

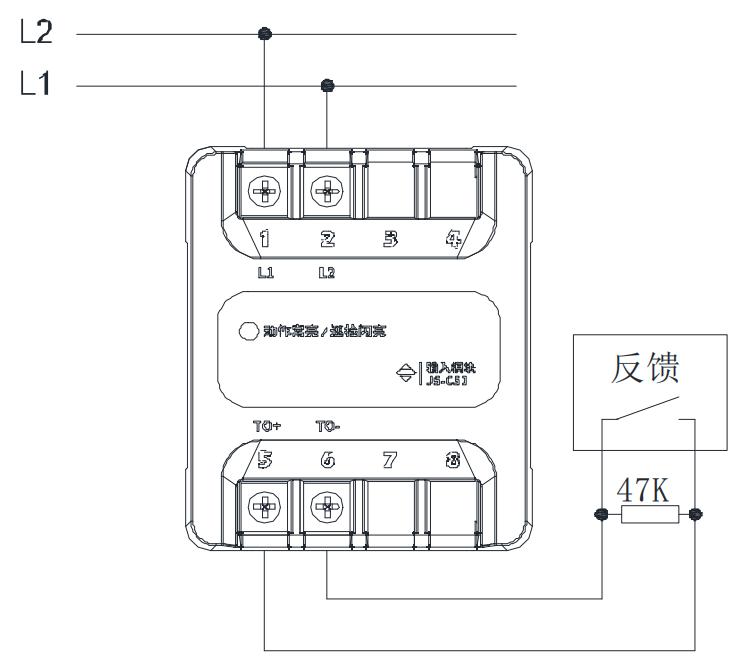

監視無源閉合應答的現場設備時，輸入端應設置為“常開檢線”，模塊輸入線末端（遠離模塊端）必需并聯一個47kΩ的終端電阻，接線方法如圖所示。

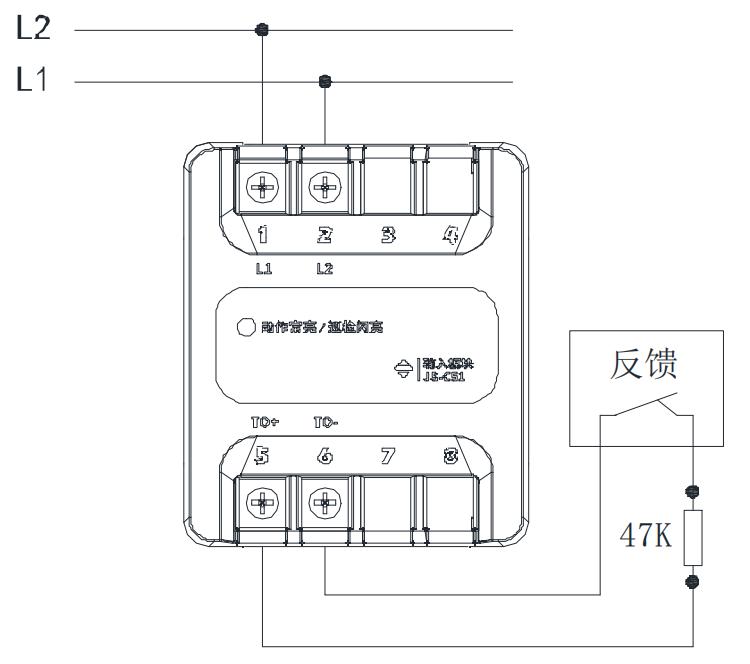

監視無源斷開應答的現場設備時，輸入端應設置為“常閉檢線”，模塊輸入線末端（遠離模塊端）必需串聯一個47kΩ的終端電阻，接線方法如圖所示。
