3000-2042D使用一次性的緊急啟動、停止按鈕玻璃保護蓋,保護蓋不可重復使用(出廠時附帶一塊備用保護蓋,用于測試)。在一個滅火系統里,3000-2042D最多允許并聯4只,為滿足線路監視的要求,并聯時要將所有的按鈕串聯起來接線,并保留最后一只控制盒的終端電阻,將其余控制盒的終端電阻(編號為R9、R8、R7)剪掉。
多個并聯時需要將所有3000-2042D的“手動燈”、“自動燈”端口連接在一起,并將“自動燈”端口連接在氣體滅火控制器的手/自動狀態輸出端口上,以指示系統的氣體滅火控制器的手/自動工作狀態。當手動轉換開關置于手動狀態時,氣體滅火控制器上自動“失效”,該控制器處于手動狀態。
警告:系統氣體釋放指示燈點亮后表明滅火系統已經開始釋放滅火氣體,此時“緊急停止”按鈕無法停止滅火系統釋放滅火氣體。
型號 | 3000-2042D |

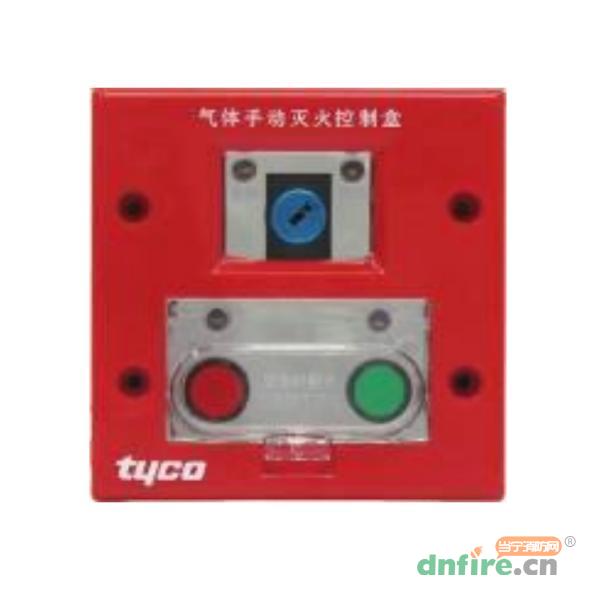

名稱 | 氣體手動滅火控制盒 |
品牌 | 泰科 |
工作電壓 | 15至32VDC |
環境溫度 | -10℃至55℃ |
環境濕度 | 5%至95%RH,無凝水 |
外形尺寸 | 114mm×114mm×40mm |
端子號 | 端子名稱 | 接線說明 |
1、2 | 0V、24V | 接氣體滅火控制器24V端口的“-”和“+” |
3、4 | 急啟 | 接氣體滅火控制器緊急啟動端口,按下按鈕后“急啟”燈亮,常開無鎖觸點 |
5、6 | 急停 | 接氣體滅火控制器緊急停止端口,按下按鈕后“急停”燈亮,常開無鎖觸點 |
7、8 | 手動 | 接氣體滅火控制器手動控制端 |
9 | 手動燈 | 如有多個按鈕并聯時,需將“手動燈”接線端連接到一起,單只時不需要接線 |
10 | 自動燈 | 如有多個按鈕并聯時,需將“自動燈”接線端連接到一起后連接到氣體滅火控 |
