FCI2-CMM800PC兩線制輸入輸出模塊是一個智能可編址模塊,模塊占用兩個連續地址。設置輸出模塊地址(N)輸入模塊地址(N+1)會自動生成。模塊可監視一路無源開關量信號輸入的正常、開路、短路狀態,并控制一路脈沖電源輸出。輸出模塊在監視狀態下,可監視輸出線路的正常、開路、短路。

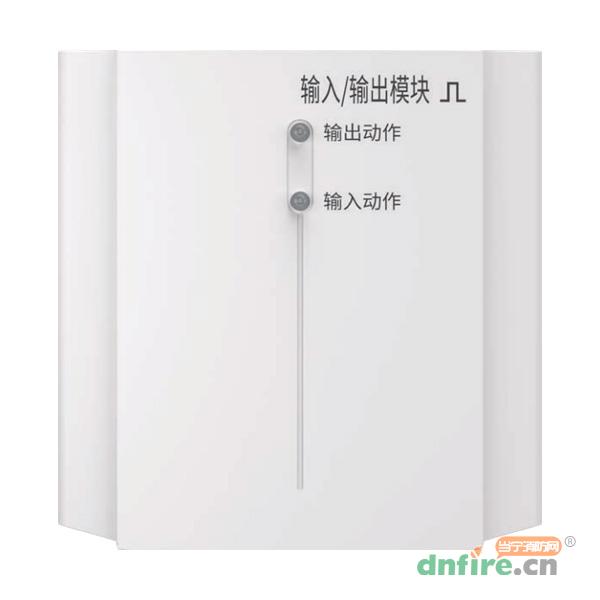

兩個紅色LED指示燈分別指示輸出模塊和輸入模塊的工作狀態。正常監控狀態通信時指示燈(上)閃爍;輸出模塊啟動時,上指示燈常亮。輸入模塊報警時,下指示燈常亮。

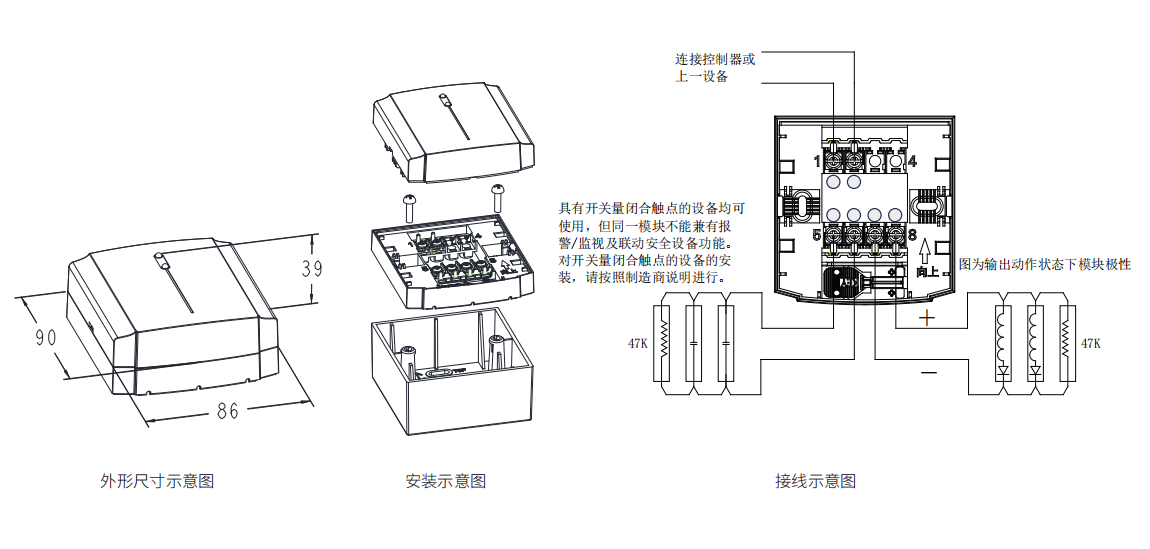

安裝尺寸 | 90mm*86mm*39mm(長*寬*厚) |
產品重量 | 約111g |
工作電壓 | 15VDC~32VDC |
工作溫度 | -10°C~55°C |
工作濕度 | 5%~95%RH(相對濕度,無凝結) |
平均監視電流 | 500µA 24VDC |
平均動作電流 | 1.2mA 24VDC(輸入短路,輸出僅接終端電阻) |
輸入模塊連接終端電阻 | 47K? |
輸入模塊連線最大阻抗 | 1K? |
最大輸出電壓 | 21VDC(工作電壓24VDC) |
最大輸出電流 | 1A |
執行標準 | GB 16806-2006 |
