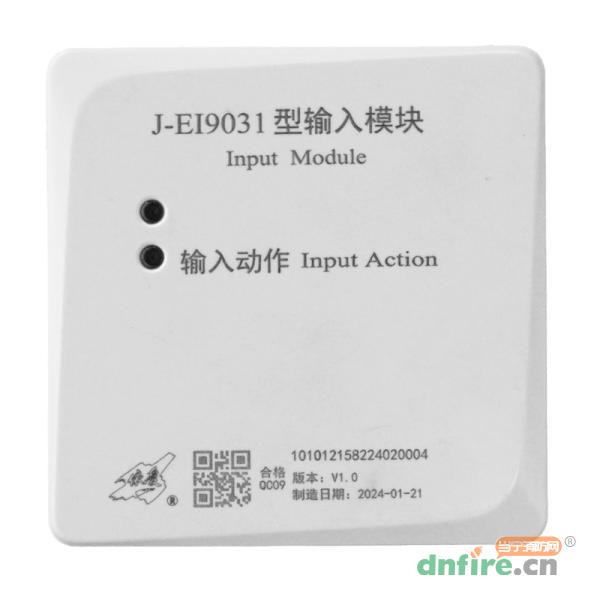

J-EI9031型輸入模塊通過消防聯動控制器設置可接收現場聯動設備的反饋信號(無源常開)以及壓力開關、水流指示器或可燃氣體探測器的監管報警信號(無源常開),內置單片機,固化可靠判斷程序,工作穩定可靠。
電子編碼,唯一ID地址,可通過消防聯動控制器在線設置地址。
輸入模塊輸出電壓經10k負載電阻返回正常狀態電壓,由CPU實時進行A/D轉換。當輸入斷線時,無返回電壓;當配接無源觸點動作時,返回動作,CPU通過總線向控制器返回報警信號。
具有一個輸入動作指示燈,正常監視狀態時紅色閃亮,輸入動作時紅色常亮。
型號 | J-EI9031 |
名稱 | 輸入模塊 |
品牌 | 依愛 |
工作電壓 | 總線24V |
工作電流 | 監視電流≤0.3mA;動作電流≤0.5mA |
線制 | 兩總線(無極性) |
總線長度 | ≤1500米(截面積1.5mm2銅質雙絞線) |
輸入動作燈 | 紅色,檢測到輸入動作信號后點亮,巡檢閃亮(周期8s) |
線路末端負載電阻 | 1/4W 10kΩ |
使用環境溫度 | -10℃~ +55℃ |
使用環境濕度 | ≤95%RH(不凝露) |
殼體材料和顏色 | ABS白色 |
重量 | 約98g(含底座) |
底座安裝孔距 | 60mm |
外形尺寸 | 長90mm,寬90mm,高38mm(含底座) |
執行標準 | GB 16806-2006《消防聯動控制系統》 |
