TCMK6203輸?/輸出模塊(以下簡稱模塊)是天成消防新研發的?線制模塊,主要?于連接需要?災報警控制器控制的消防聯動設備,現場應?主要配接220V強切、排煙閥、送?閥、防?閥、?機和?泵等設備,并可接收設備的動作回答信號。
1.?極性?總線制,超低功耗設計,?需外加DC24V電源。
2.輸出為?源輸出。
3.輸?、輸出具有短路和斷路檢線功能。
4.輸?、輸出?帶隔離電路,有效濾除外部?擾。
5.輸?端可現場設為常開檢線,可與?源觸點連接。
6.地址碼為電?編碼,可由電?編碼器事先寫?,?程調試簡便可靠。
7.電路部分和接線底殼采?插接?式,接觸可靠、便于施?。
?作電壓 | 信號總線額定?作電壓:總線24V允許范圍:DC16V?DC28V |
?作電流 | 信號總線監視電流≤0.3mA信號總線啟動電流≤0.8mA |
輸?檢線 | 常開檢線時線路發?斷路(短路為動作信號)時,模塊將向控制器發送故障信號 |
輸出檢線 | 輸出線路發?短路、斷路時,模塊將向控制器發送故障信號 |
輸出觸點容量 | ?源輸出,觸點容量為DC30V/2A、AC220V/0.25A |
指?燈 | 紅?(輸?指?燈:巡檢時閃亮,動作時常亮;輸出指?燈:啟動時常亮) |
編碼?式 | 電?編碼?式,占??個總線編碼點,編碼范圍可在1?255之間任意設定 |
使?環境 | ??壓?:86KPa?106KPa溫度:-10℃?+55℃相對濕度≤95%,不凝露 |
外形尺? | 86mm×86mm×40mm(帶底殼) |
殼體材料和顏? | ABS,瓷? |
重量 | 約147g(帶底殼) |
安裝孔距 | 60mm |
執?標準 | GB16806-2006 |

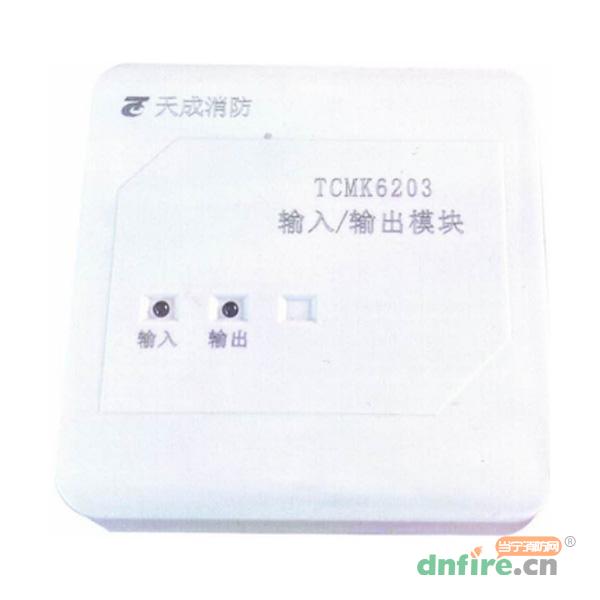

1.模塊外形?意圖如圖所?。
2.?作原理
模塊內嵌微處理器,微處理器實現與?災報警控制器通訊、總線掉電檢測、輸出控制、輸?信號邏輯狀態判斷、輸?輸出線故障檢測、狀態指?燈控制。模塊接收到?災報警控制器的啟動命令后,吸合輸出繼電器,并點亮指?燈。模塊接收到設備傳來的回答信號后,將該信息傳到?災報警控制器。
