LD6938集中端以太網匯集器與我公司生產的LD6937區域端以太網聯網卡配合使用,主要用于E/EN系列火災報警防火門、電源監控、電氣火災、可燃?xì)鈭?bào)警等控制器間聯網通訊。本產品通過網絡接口接入局域網。從而為L(zhǎng)D6937區域端以太網聯網卡提供數據邏輯服務。系統使用TCP通訊協議提高可靠和穩定的全雙工數據傳輸。另外,系統可以接入即有的局域網網絡,操作性更好及資源共享能力更強。
本地工作端口固定,本地IP地址可以自由設定,可通過Windows平臺軟件配置此網絡參數。
實現火災報警控制器之間聯網通訊,LD6938作為集中端以太網匯集器(作為服務端),通過該聯網產品以及組建的以太網局域網網絡將主機設備聯網。
網線數據傳輸最大距離100m(視網線質量而定)。
可支持網絡斷開后自動恢復鏈接資源。
工作電壓 | DC 24V |
工作電流 | <300mA |
通訊轉換方式 | CANBus 轉以太網(10M 以太網接口) |
組網方式 | 星型 |
通訊距離 | 點對點五類/六類網線不超過 100 米 |
最大允許聯網卡數量 | 8 臺 |
工作環境溫度 | 0℃~45℃ |
工作環境相對濕度 | ≤95% (40±2)℃(無凝露) |
安裝方式 | 安裝于控制器或模塊箱內 |

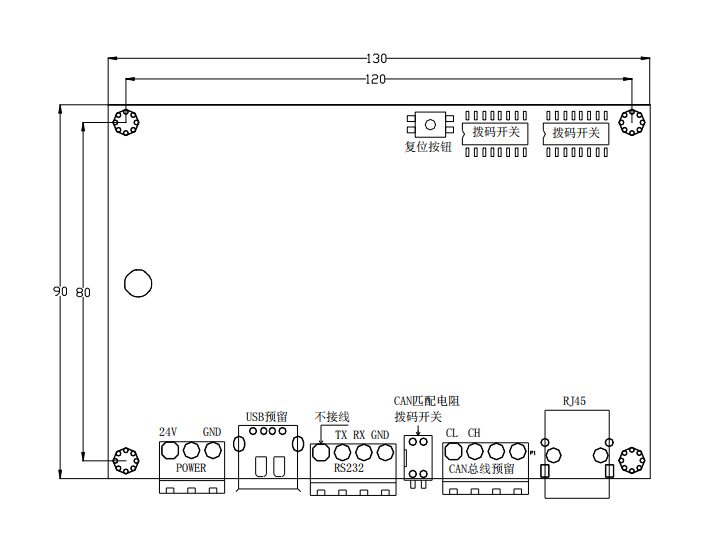

最大外形尺寸 | 長 130mm×寬 90mm |
安裝尺寸 | 長 120mm×寬 80mm |
