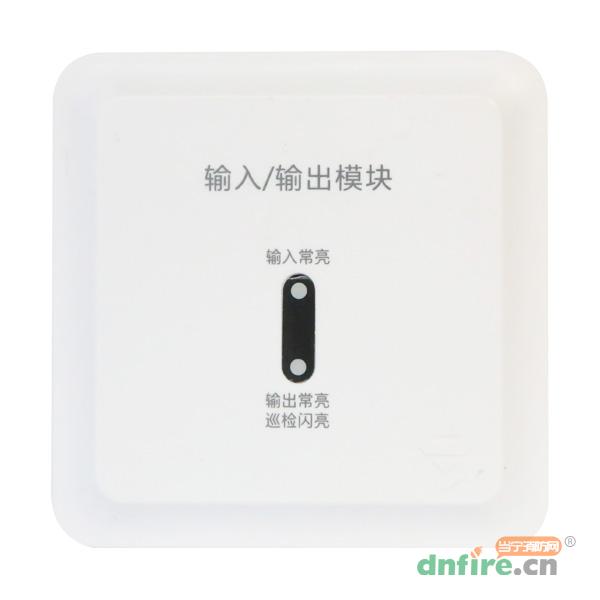

KZJ-A75型輸入/輸出模塊與二總線系列聯動控制器配套使用。采用無極性二總線供電，低功耗設計，主要對消防聯動設備進行輸出控制（如排煙閥、送風閥、防火閥等），并可接收聯動設備的無源反饋信號，以判斷被聯動設備是否正常工作。
總線技術：采用無極性二總線供電技術，與二總線系列聯動控制器配套使用，布線簡單方便，施工成本低，且避免了因接線極性錯誤導致的問題。
低功耗設計：靜態電流＜0.6mA，動作電流＜2.5mA，能有效降低系統能耗，延長設備使用壽命，減少維護成本。
控制與反饋功能：可對消防聯動設備進行輸出控制，如排煙閥、送風閥、防火閥等，同時能接收聯動設備的無源反饋信號，以便判斷被聯動設備是否正常工作，實現了對消防設備的有效監控和管理。
接點容量合理：輸出控制接點容量為2A/DC30V，能夠滿足大多數消防聯動設備的控制需求，確保信號傳輸?shù)姆€(wěn)定性和可靠性。
工作指示明確：巡檢狀態時巡檢指示燈約每12秒閃亮一次；反饋狀態時輸入指示燈常亮；輸出狀態時巡檢指示燈常亮，通過不同的指示燈狀態，工作人員可以直觀地了解模塊的工作狀態。
編碼靈活：編碼器可現場編碼，地址編碼1-324任選，方便在不同規模的消防系統中進行靈活配置和管理，可根據實際需求對模塊進行地址設置，便于系統識別和控制。
環境適應性強：使用環境溫度為-10℃～+50℃，相對濕度≤95%（40℃±2℃無凝露），能在較寬的溫度和濕度范圍內穩定工作，適用于各種復雜的環境條件。
標準合規：執行GB 16806-2006標準，產品質量和性能符合國家標準要求，確保了在消防系統中的安全性和可靠性。
| 型號 | KZJ-A75 |
| 名稱 | 輸入/輸出模塊 |
| 品牌 | 三江 |
| 工作方式 | 無極性二線制 |
| 靜態電流 | ＜0.6mA |
| 動作電流 | ＜2.5mA |
| 輸出控制接點容量 | 2A/DC30V |
| 工作指示 |
巡檢狀態時巡檢指示燈約每12秒閃亮一次； 反饋狀態時輸入指示燈常亮； 輸出狀態時巡檢指示燈常亮 |
| 編碼方式 | 編碼器可現場編碼，地址編碼1～324任選 |
| 終端電阻 | 47KΩ電阻 |
| 使用環境溫度 | -10℃～+50℃ |
| 相對濕度 | ≤95%（40℃±2℃無凝露） |
| 重量 | 約100g |

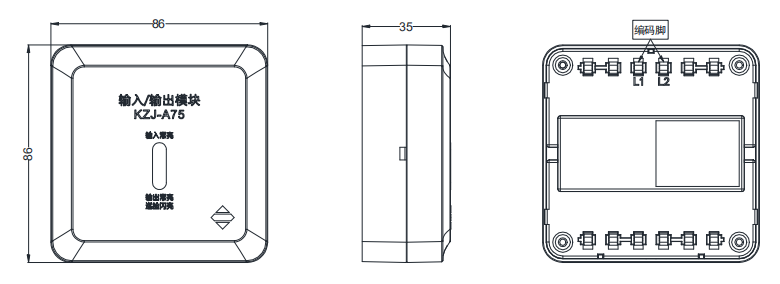

| 外形尺寸 | 86mm×86mm×35mm（帶底座） |

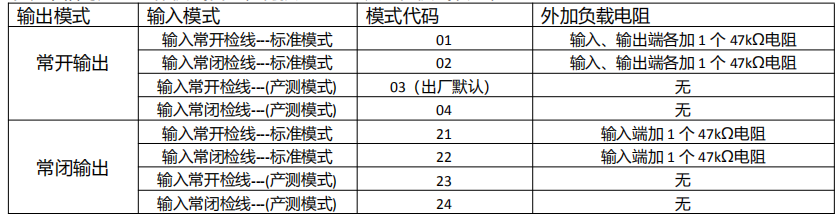

模塊工作模式設置：模塊的工作模式可根據現場不同的應用場景通過編碼器進行設置，工作模式設置時，需將編碼器編碼端與L1、L2一一對應連接(不分極性)，編碼器切換至“模塊設置”模式，然后輸入下表中相對應的工作模式代碼，再按“OK”鍵進行模式設置。
DZ-A75端子定義
L1、L2：控制器回路總線信號接入端（無極性）
TO+、TO-：無源反饋輸入端（無極性）
OUT+、OUT-：有源輸出端
24V+、24V-：DC24V接入端
