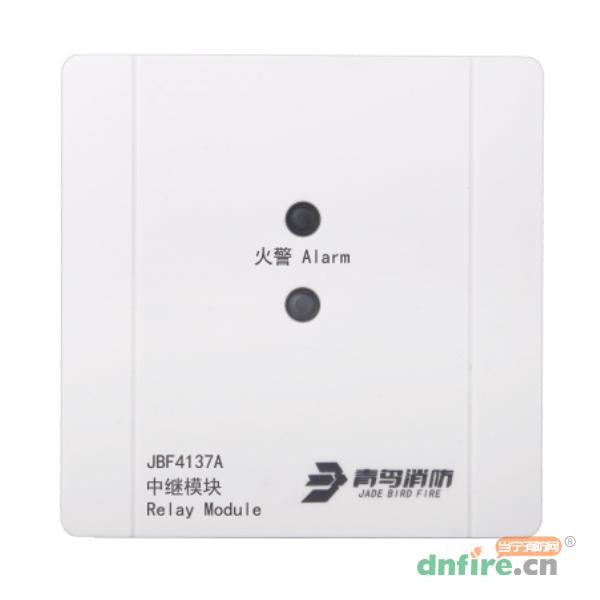

一、JBF4137A中繼模塊概述

　　JBF4137A中繼模塊安裝于現場，用于對外接設備（非編址）進行控制和狀態監測。具備完善的故障檢測功能（包括斷路，短路和24V電源掉電檢測）。

　　中繼模塊應用于兩總線火災報警系統中，可配合青鳥的JBF-11SF系列控制器（聯動型），JBF-50系列控制器（聯動型）使用。

二、JBF4137A中繼模塊工作原理

　　模塊內嵌微處理器，實現與火災報警控制器（聯動型）通訊、電源掉電檢測、邏輯狀態判斷、輸入和輸出線路故障檢測、狀態指示燈控制。模塊占用一個編碼地址，編址范圍1-200。在接收到外接設備傳來的報警信號后，將信息傳送到火災報警控制器（聯動型）并點亮“報警燈”指示燈。

三、JBF4137A中繼模塊特點

　　內置微處理器；

　　采用SMT表面貼裝工藝；

　　模塊工作電壓范圍DC16~30V；

　　采用二總線技術，無極性要求，傳輸距離可達1500m；

　　回路信號處理電路與輸入檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強；

　　電子編碼方式，可通過專用電子編碼器編址；

　　模塊采用插拔式結構，先安裝底座，線路檢查完成后再裝主體，進行調試；

　　模塊具有狀態監測和多種故障檢測功能。

四、JBF4137A中繼模塊參數

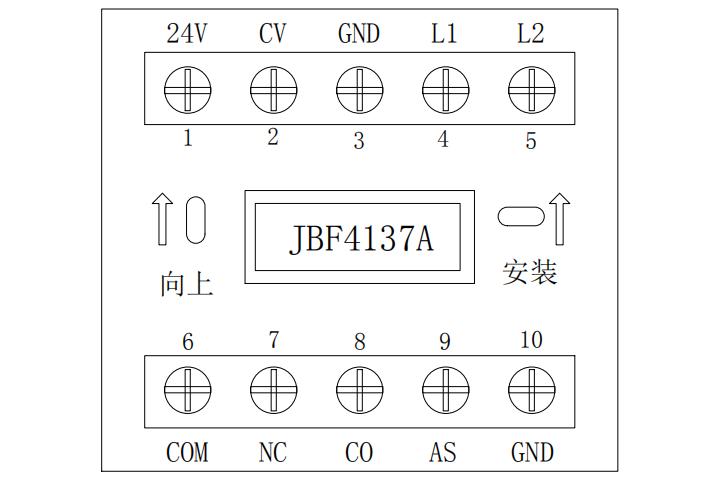

五、JBF4137A中繼模塊接線說明

　　L1（端子4）、L2（端子5）：接通回路總線，無極性。

　　24V(端子1)、GND(端子3)：接24V直流電源，有極性。

　　CV（端子2）：接24V正極。

　　AS（端子9）、GND（端子10）：接應答（無源觸點），須并聯10KΩ終端電阻。

　　CO(端子8)、GND（端子10）：輸出24V。

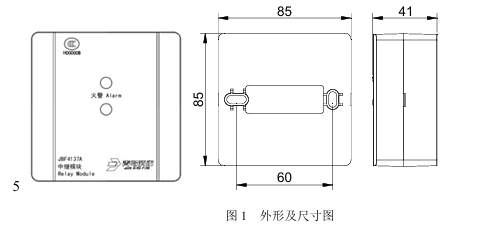

六、JBF4137A中繼模塊外形尺寸圖
