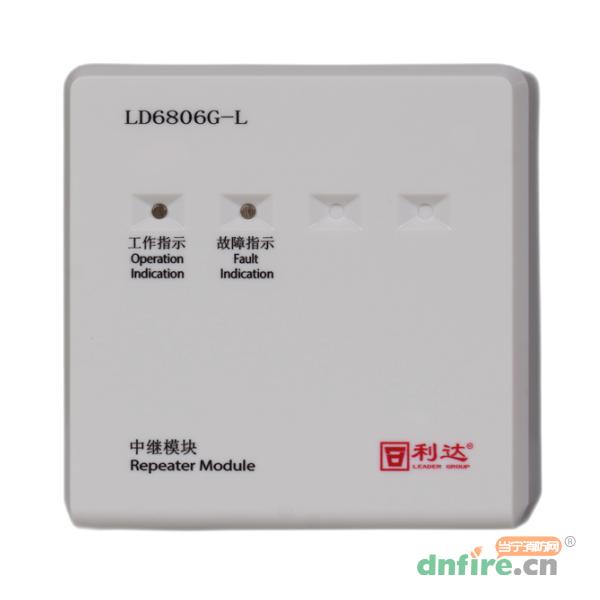

LD6806G-L中繼模塊采用特殊防潮技術和插拔式結構設計。主要作用是將單向回路擴展為環形回路,環路中即使發生斷路,也不會影響環路中設備的工作,提高消防總線工作可靠性。此外LD6806G-L中繼模塊也具備短路保護隔離器的作用,輸出短路不會影響輸入工作。本產品無污染、功耗低,適用于各種工業及民用建筑。
二總線,有極性;
采用電子編碼,占一個地址點(1~255);
可將輸入總線回路擴展為環形回路,有2路輸出,可環形連接;
環形回路中發生斷路后,內部的所有設備仍能正常工作;
輸出短路可保護及自動恢復,不影響輸入工作。
型號 | LD6806G-L |
名稱 | 中繼模塊 |
品牌 | 利達 |
二總線電壓 | DC14V~24V |
二總線電流 | <3.0mA |
指示燈 | 工作指示燈-監視狀態紅燈閃亮;故障指示燈-故障時紅色常亮 |
工作溫度 | -40℃~+55℃ |
相對濕度 | ≤95%,無凝露 |
外殼防護等級 | IP40 |
安裝方式 | 配合LD60G底座安裝使用,插拔式結構 |
重量 | 約130 g(含底座) |

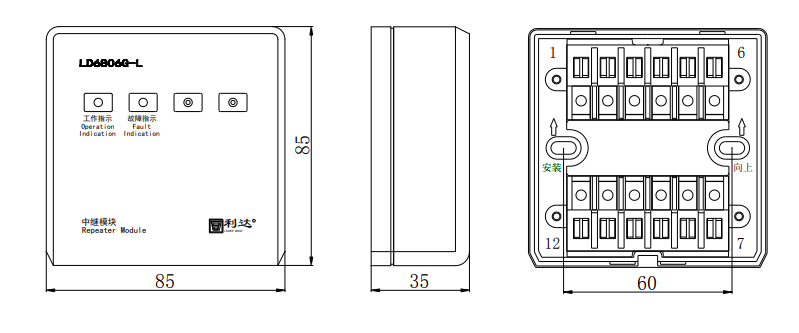

外形尺寸 | 85 mm×85mm×35 mm(帶底座) |
TC+、TC-:探測二總線,有極性
TC1+、TC1-:TC電壓輸出1
TC2+、TC2-:TC電壓輸出2
